Tworzenie rysunków elewacji w Vectorworks – przewodnik
Czym są rysunki elewacji?
Elewacja to dwuwymiarowy widok jednej ze ścian budynku. W przeciwieństwie do rzutu (który przedstawia widok z lotu ptaka) rysunek elewacji pokazuje, jak budynek wygląda od frontu, i uwzględnia szczegóły dotyczące wysokości, proporcji, okien, drzwi, wykończenia ścian oraz wpasowania budynku w otoczenie. Dzięki temu trójwymiarowy model można zaprezentować w formie graficznej, którą zrozumie każdy odbiorca.
Istnieją trzy rodzaje rysunków elewacji:

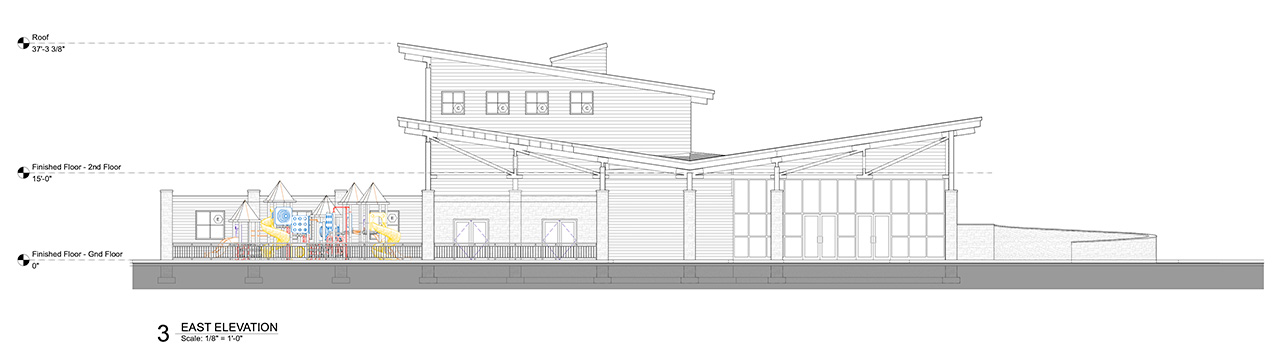

Elewacje zewnętrzne
Tego rodzaju rysunki pokazują budynek od zewnątrz, obrazując elementy takie jak fasada, materiały, rozmieszczenie okien czy rodzaje drzwi.

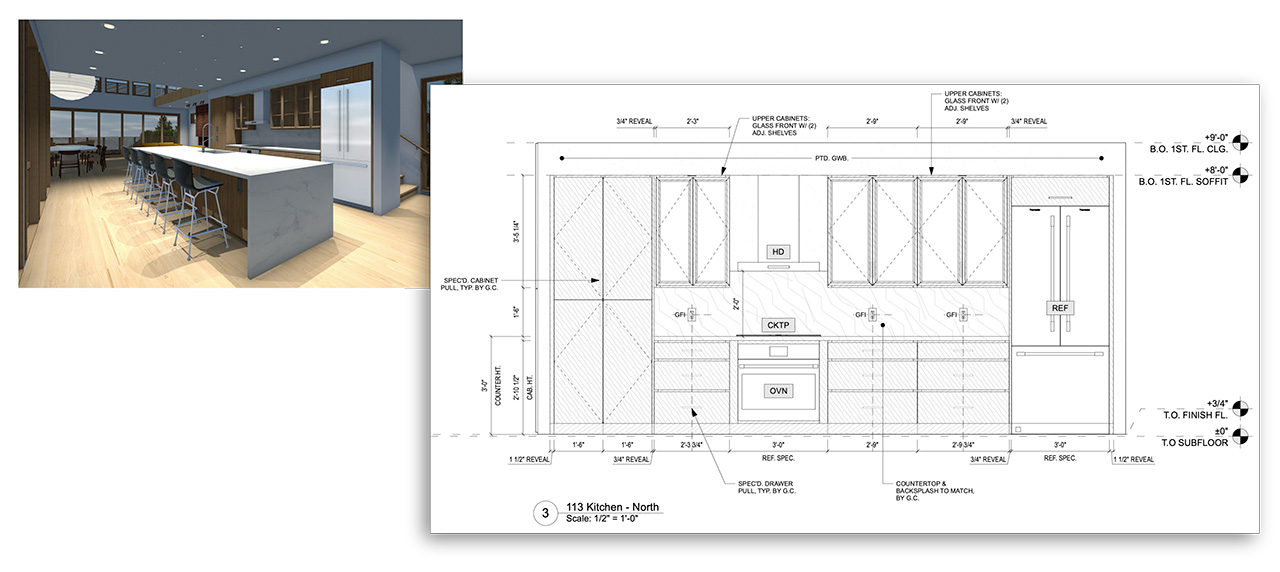

Rozwinięcia ścian
Ten rodzaj rysunku skupia się na poszczególnych ścianach wewnętrznych i zwraca uwagę na miejsca, w których zostaną zainstalowane urządzenia, szafki, oprawy oświetleniowe, elementy stolarki czy wykończenia. Rozwinięcia ścian są niezbędne zarówno dla architektów, jak i projektantów wnętrz.
Widoki szczegółowe
Rysunki te służą do uwypuklenia konkretnych elementów, takich jak wejścia lub balkony, których pokazanie wymaga wyższego stopnia szczegółowości, a także do przedstawienia wyglądu elewacji w większej skali.
Na co należy zwrócić uwagę przy rysowaniu elewacji?
Podczas tworzenia rysunków elewacji zawsze należy podać skalę i dokładne wymiary, aby projekt był czytelny i łatwy do zinterpretowania. Pamiętaj również o pokazaniu wykończeń ścian i użytych materiałów (jeśli to możliwe – za pomocą kolorów lub wzorów), aby wizualnie przekazać swoje intencje.
Ponadto konieczne jest zaznaczenie umiejscowienia, wymiarów i rodzajów okien i drzwi. Jest to ważne dla zrozumienia zarówno ich funkcji, jak i wyglądu. Należy również uwzględnić szczegóły dachu, okapy i inne elementy architektoniczne, które pozwolą uzyskać pełny obraz stylu i kompozycji budynku.
Rysunki elewacji służą różnym celom, w zależności od fazy projektu. Na etapie projektu koncepcyjnego i schematycznego warto uwzględnić w nich kontekst, taki jak sąsiednie budynki lub elementy krajobrazu, aby pokazać, jak planowany budynek wpisuje się w otoczenie.
W późniejszych fazach projektu i dokumentacji wykonawczej nacisk przenosi się na wykonalność techniczną, co wymaga bardziej szczegółowych adnotacji oraz dokładnych informacji o materiałach i wymiarach. Na każdym etapie dodawanie notatek i etykiet bezpośrednio na rysunku pomaga objaśnić rozwiązania projektowe recenzentom, współpracownikom i wykonawcom.
Zalety rysunków elewacji
Rysunki elewacji oferują wiele dodatkowych korzyści, które pomogą Ci jasno zakomunikować Twoją wizję:
- Wizualizacja:
Pokazują współpracownikom i klientom, jak projekt wygląda z określonego punktu widzenia i jak komponuje się z bezpośrednim otoczeniem (sąsiadujące budynki, ulice, mała architektura). - Prezentacja materiałów i kolorów:
W przeciwieństwie do rzutów elewacje pokazują kolory, faktury i materiały wykończeniowe ścian zewnętrznych i wewnętrznych, co pozwala lepiej zaplanować język wizualny i efekt końcowy projektu. - Wrażenia użytkownika:
Widok elewacji pozwala zrozumieć, czego doświadczy osoba zbliżająca się do budynku lub poruszająca się po nim, co jest niezwykle ważne dla odbioru projektu. - Kosztorys i budowa:
Rysunki te są wystarczająco szczegółowe, aby umożliwić oszacowanie kosztów wykonania lub wykończenia określonych powierzchni, a także pomagają wykonawcom zorientować się w wymiarach pionowych (takich jak wysokości czy linia dachu). - Dokumentacja urzędowa i wykonawcza:
Rysunki elewacji są często wymagane przy składaniu wniosków o pozwolenie na budowę oraz w celu zapewnienia zgodności budynku z przepisami i wytycznymi.
Jak tworzyć widoki elewacji w Vectorworks Architect?
Vectorworks Architect usprawnia ten proces, umożliwiając przekształcenie modelu 3D w szczegółowe rysunki elewacji w zaledwie kilku krokach, bez konieczności ręcznego wykonywania powtarzalnych czynności. Za pomocą poniższych narzędzi Vectorworks możesz tworzyć przejrzyste, profesjonalne elewacje:

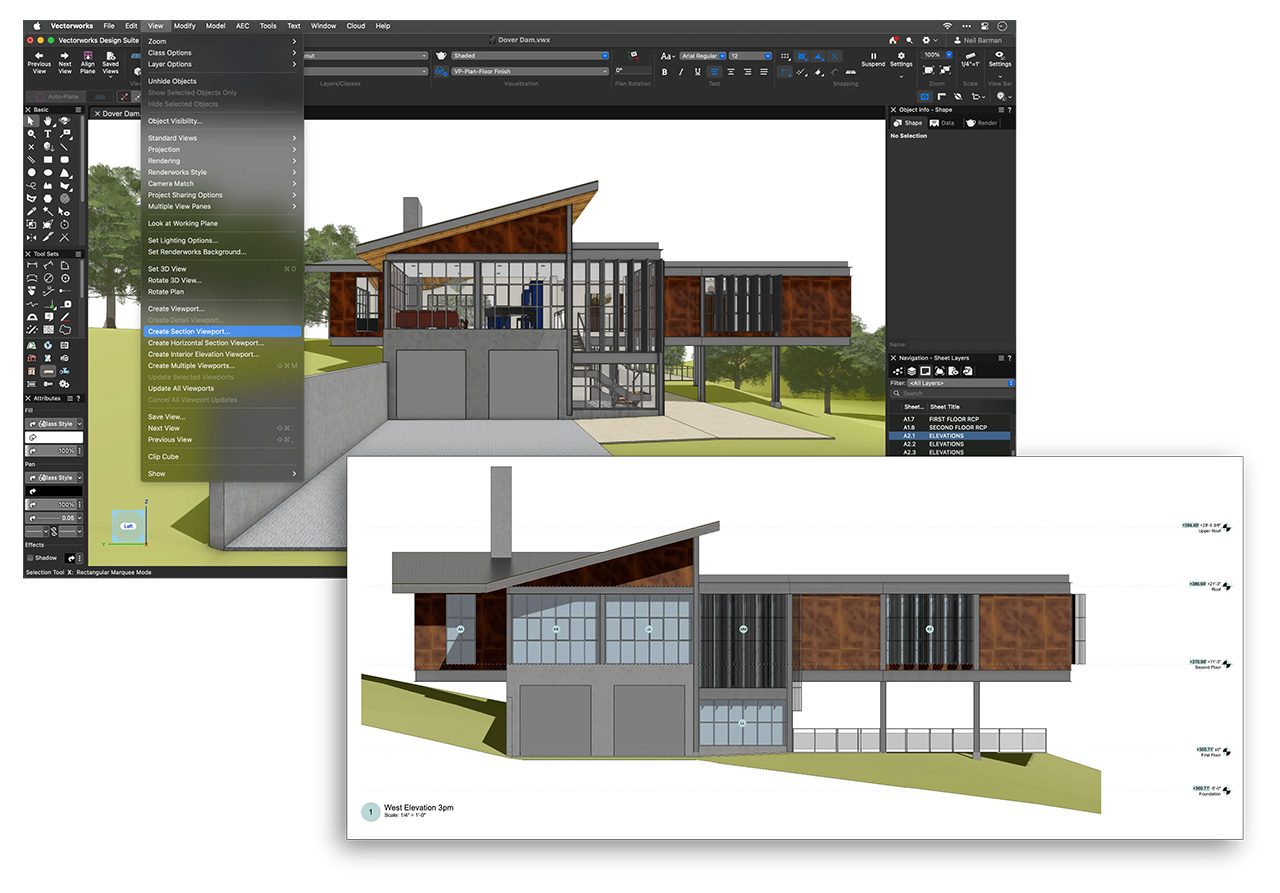

Okna widoku
W programie Vectorworks można szybko generować widoki elewacji, tworząc okna widoku modelu. Przejdź do menu „Widok” i wybierz „Utwórz okno widoku”, aby wybrać widok prostopadły (z przodu, z tyłu, z lewej lub prawej strony), który idealnie nadaje się do elewacji zewnętrznych lub prostych widoków. W przypadku bardziej szczegółowych rysunków możesz użyć polecenia „Utwórz okno przekroju”, które sprawdza się przy tworzeniu elewacji zewnętrznych, przekrojów-elewacji lub częściowych rozwinięć ścian.
W przypadku pełnych rozwinięć ścian wewnętrznych wypróbuj polecenie „Utwórz okna rozwinięć ścian wewnętrznych”. Pozwala ono automatycznie wygenerować cztery rozwinięcia ścian wewnętrznych (północne, wschodnie, południowe i zachodnie) na podstawie geometrii pomieszczenia. Zarówno okna przekroju, jak i rozwinięcia ścian wewnętrznych są wyposażone w inteligentne znaczniki, które pomagają zautomatyzować koordynację rysunków i zapewniają większą kontrolę nad atrybutami graficznymi. Jest to niezbędne do tworzenia przejrzystej, profesjonalnej dokumentacji.
Linie ukryte i tryby renderowania
W zależności od potrzeb elewacje mogą być wyświetlane w prostym widoku pokazującym linie ukryte, z użyciem renderowanych powierzchni, a nawet w formie kolorowych i teksturowanych prezentacji.
Adnotacje i etykiety danych
Dodawaj punkty wysokościowe, notatki i informacje o materiałach bezpośrednio w obszarze adnotacji okna widoku. Narzędzia etykiety danych umożliwiają szybkie oznaczanie okien, drzwi i wykończeń. Etykiety są automatycznie aktualizowane, gdy modyfikujesz obiekty w modelu.
Hybrydowy przepływ pracy
Połączenie widoków ortogonalnych obiektów 3D z ulepszoną grafiką 2D pozwala uzyskać maksymalną elastyczność. Czasami uzupełnienie widoku obiektu 3D odwzorowaniem liniowym opartym na rzucie 2D jest bardziej efektywne i poprawia wygląd rysunków na arkuszach prezentacji bez wpływu na główny model.

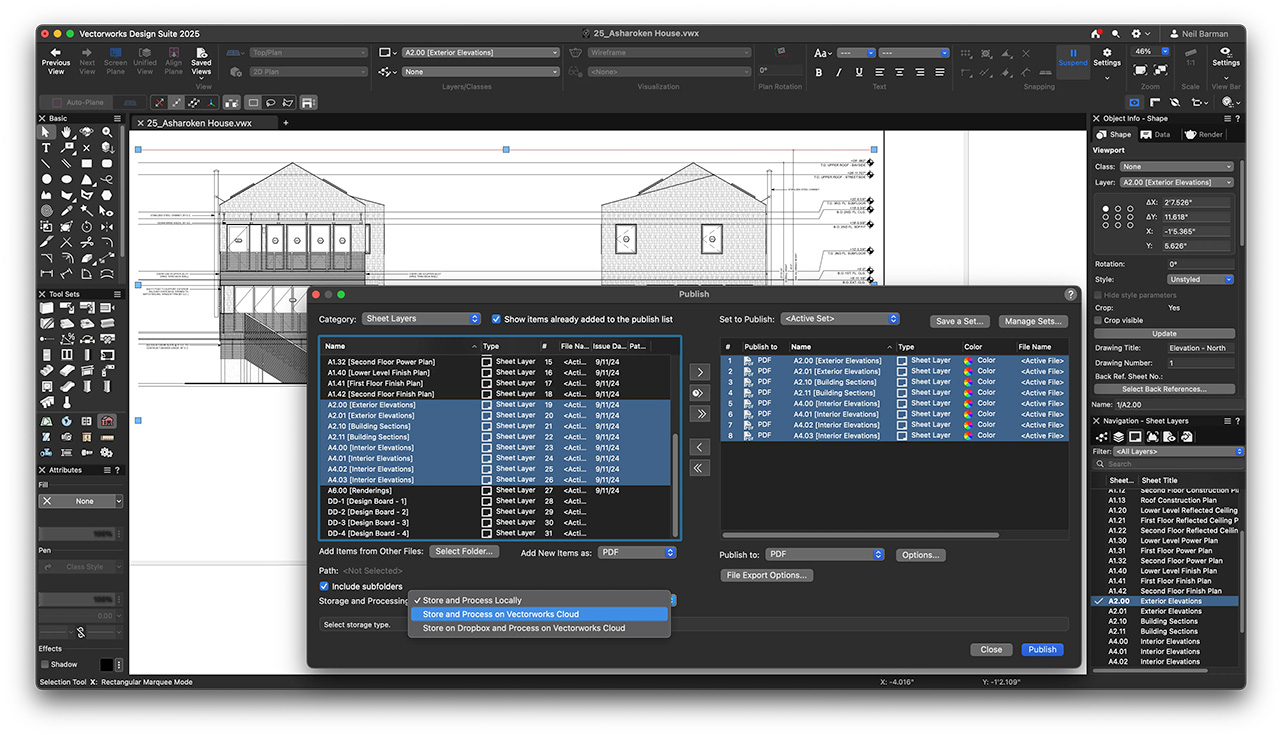

Publikowanie wsadowe
Zaznacz i wyeksportuj wiele arkuszy lub widoków jednocześnie jako pliki PDF, rysunki CAD lub obrazy i udostępnij je członkom swojego zespołu za pośrednictwem Vectorworks Cloud Services.
Rysunki elewacji pozwolą Ci wpływać na to, w jaki sposób inni będą interpretować, rozwijać i realizować Twoje koncepcje architektoniczne. Niezależnie od tego, czy dopiero stawiasz pierwsze kroki, czy szukasz najszybszego sposobu na stworzenie dokumentacji projektu w Vectorworks, dzięki opisanym tu narzędziom i metodom pracy możesz wygenerować szczegółowe, przekonujące wizualizacje dla każdego projektu.
