Oświetlenie w Vectorworks: rodzaje i zastosowania

Główna różnica między poszczególnymi rodzajami źródeł światła w Vectorworks sprowadza się do tego, czy korzystasz z opraw oświetleniowych modułu Spotlight, z narzędzia Heliodon, czy z trybów narzędzia Źródło światła (dostępnego w palecie Wizualizacja). Wybór odpowiedniego rozwiązania zależy od efektu, jaki chcesz uzyskać w projekcie.

Obejrzyj poniższy film i przeczytaj artykuł, aby dowiedzieć się więcej.

Dlaczego prawidłowe ustawienie świateł ma tak duże znaczenie?

Prawidłowe zastosowanie źródeł światła w projektach Vectorworks dodaje wizualizacjom głębi i fotorealizmu.

Odpowiednia konfiguracja oświetlenia zapewnia stopień realizmu trudny do osiągnięcia jakąkolwiek inną metodą, dzięki czemu model wiernie odzwierciedla zachowanie światła w rzeczywistości. Ułatwia także szybsze i bardziej intuicyjne dostosowywanie parametrów sceny. Nawet drobne korekty kierunku lub kąta padania światła potrafią całkowicie odmienić nastrój wnętrza. Świadome wprowadzanie takich zmian ogranicza liczbę błędów i poprawek, przez co zyskujesz więcej czasu na kluczowe decyzje koncepcyjne.

Rodzaje źródeł światła w Vectorworks

Program Vectorworks oferuje wiele sposobów na doświetlenie modelu, a każdy z nich charakteryzuje się unikalnymi zaletami i zastosowaniami.

Jak już wspomniano, oświetlenie w Vectorworks dzieli się na trzy główne kategorie: opcje dostępne w narzędziu Źródło światła, narzędzie Heliodon oraz oprawy oświetleniowe modułu Vectorworks Spotlight.

Przyjrzyjmy się im bliżej.

Narzędzie Źródło światła

Narzędzie Źródło światła, znajdujące się w palecie Wizualizacja, oferuje cztery typy światła: Słońce, Żarówkę, Reflektor punktowy i Niestandardowe źródło światła. Rozwiązania te doskonale sprawdzają się w projektach architektonicznych, wnętrzarskich i krajobrazowych. Każde z nich zachowuje się inaczej, dlatego warto poznać różnice między nimi.

Słońce

Tryb Słońce generuje równoległą wiązkę promieni imitującą światło słoneczne o stałym natężeniu w całej scenie. Oświetlenie tego typu nie jest powiązane z geolokalizacją, a jego intensywność nie jest uzależniona od wysokości źródła.

Kierunek światła słonecznego możesz określić już w momencie jego wstawiania: pierwsze kliknięcie wyznacza położenie źródła, a drugie wskazuje pożądany kierunek świecenia.

Z poziomu ustawień możesz następnie dostosować natężenie za pomocą suwaka. Światło słoneczne nie podlega również zanikaniu wraz z odległością, co oznacza, że strumień światła biegnie nieprzerwanie, dopóki nie napotka obiektu.

Żarówka

To źródło światła emituje promienie we wszystkich kierunkach z jednego punktu w przestrzeni – dokładnie tak jak żarówka bez klosza.

Możesz umieścić je w dowolnym miejscu sceny, ale nie ma możliwości jego ukierunkowania, ponieważ brak tu określonej osi świecenia. Warto jednak pamiętać, że wysokość zawieszenia oraz zanikanie światła wraz z odległością odgrywają istotną rolę, więc właściwe umiejscowienie źródła światła ma znaczenie.

Reflektor punktowy

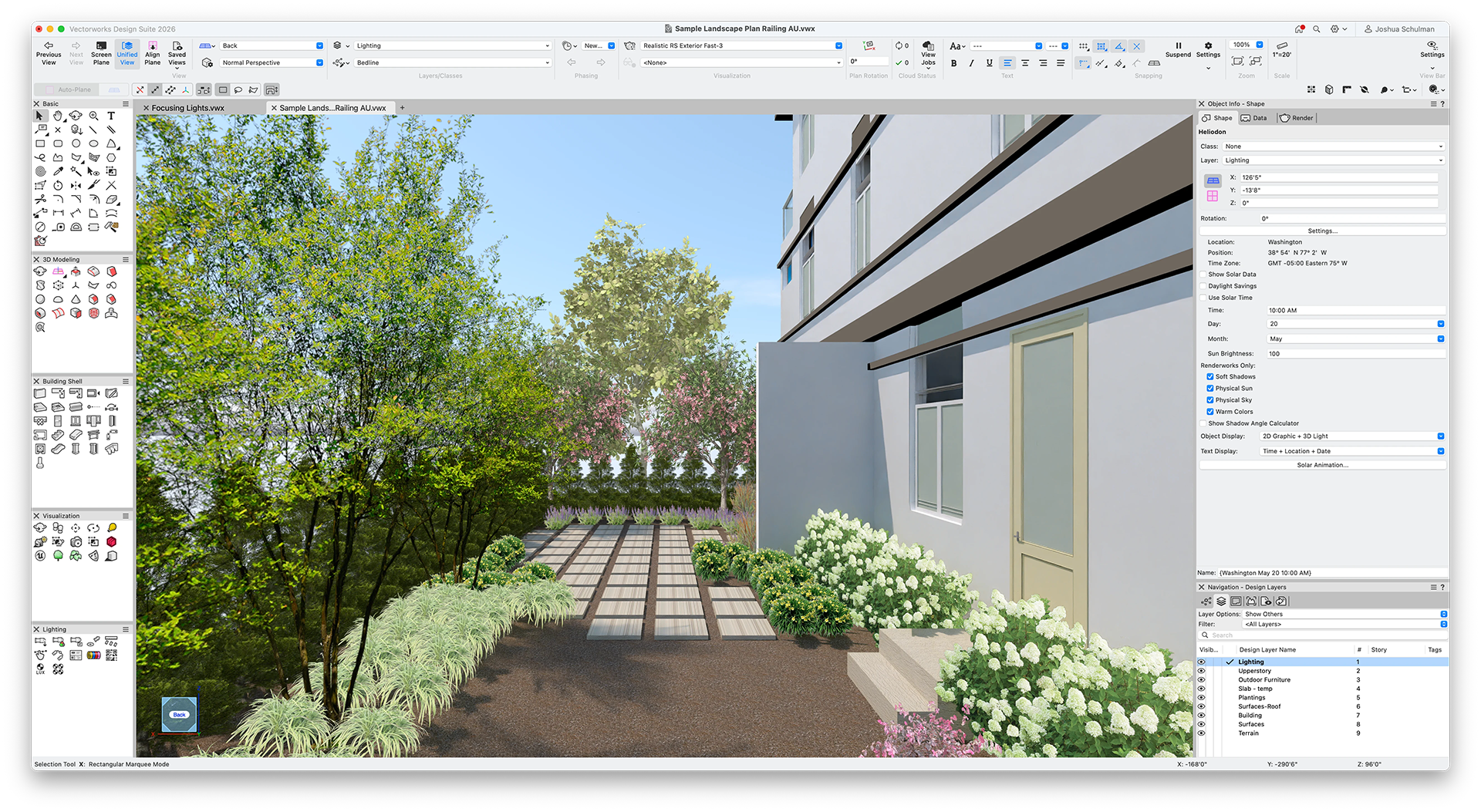

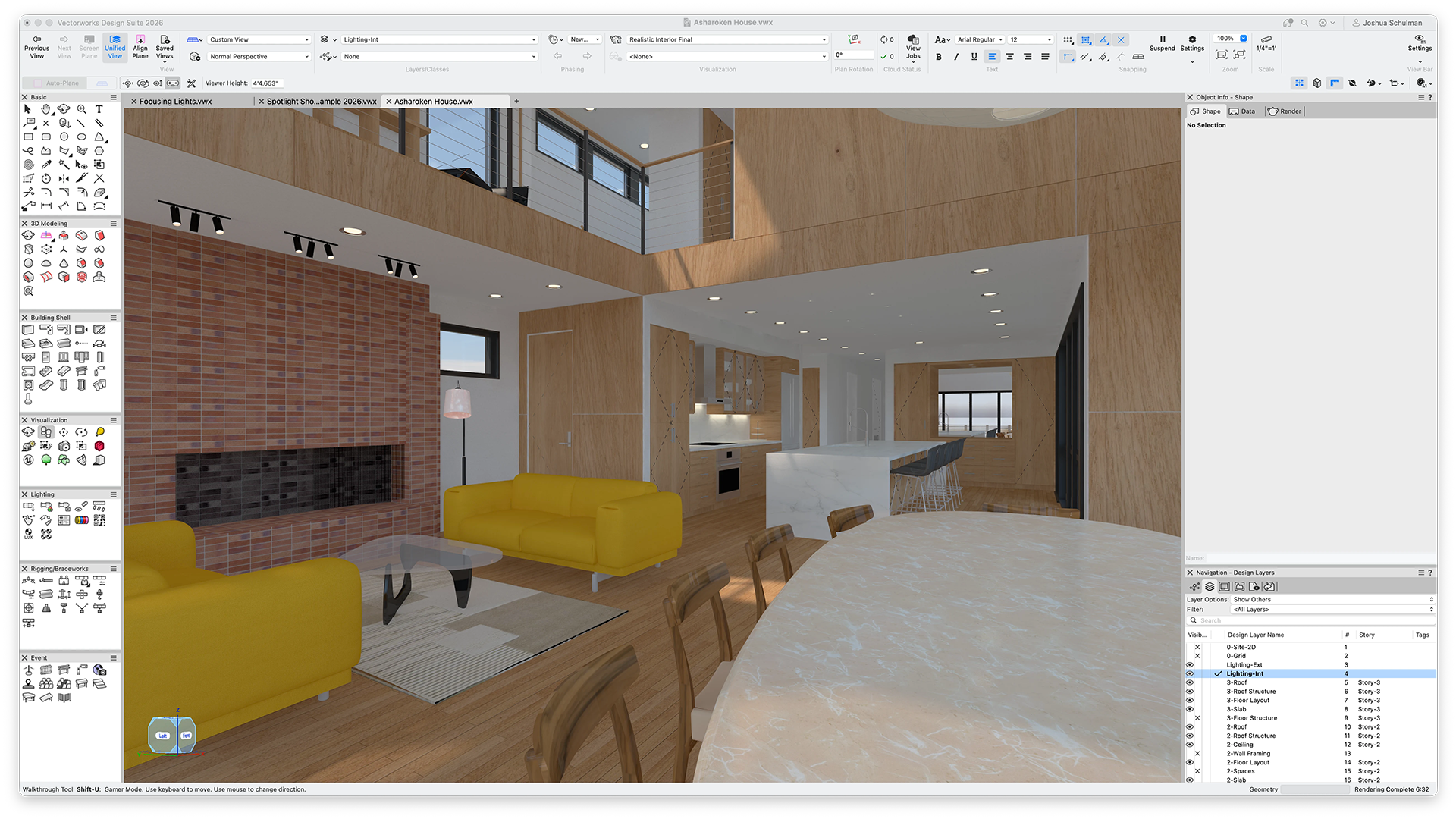

Reflektor punktowy w narzędziu Źródło światła (którego nie należy mylić z urządzeniami oświetleniowymi z branżowego modułu Vectorworks Spotlight) działa jak naświetlacz. Dzięki temu idealnie nadaje się do przydomowych projektów krajobrazowych (np. ogrodów i tarasów) oraz do wnętrz, gdzie pozwala imitować np. oprawy wpuszczane w sufit.

Reflektory te oferują więcej parametrów niż tryb Żarówka, takich jak rozproszenie światła i zanik strumienia. Wysokość zawieszenia oprawy również wpływa na oświetlany obszar – podniesienie lub obniżenie źródła światła zmienia zarówno średnicę oświetlonego obszaru, jak i tempo zanikania strumienia.

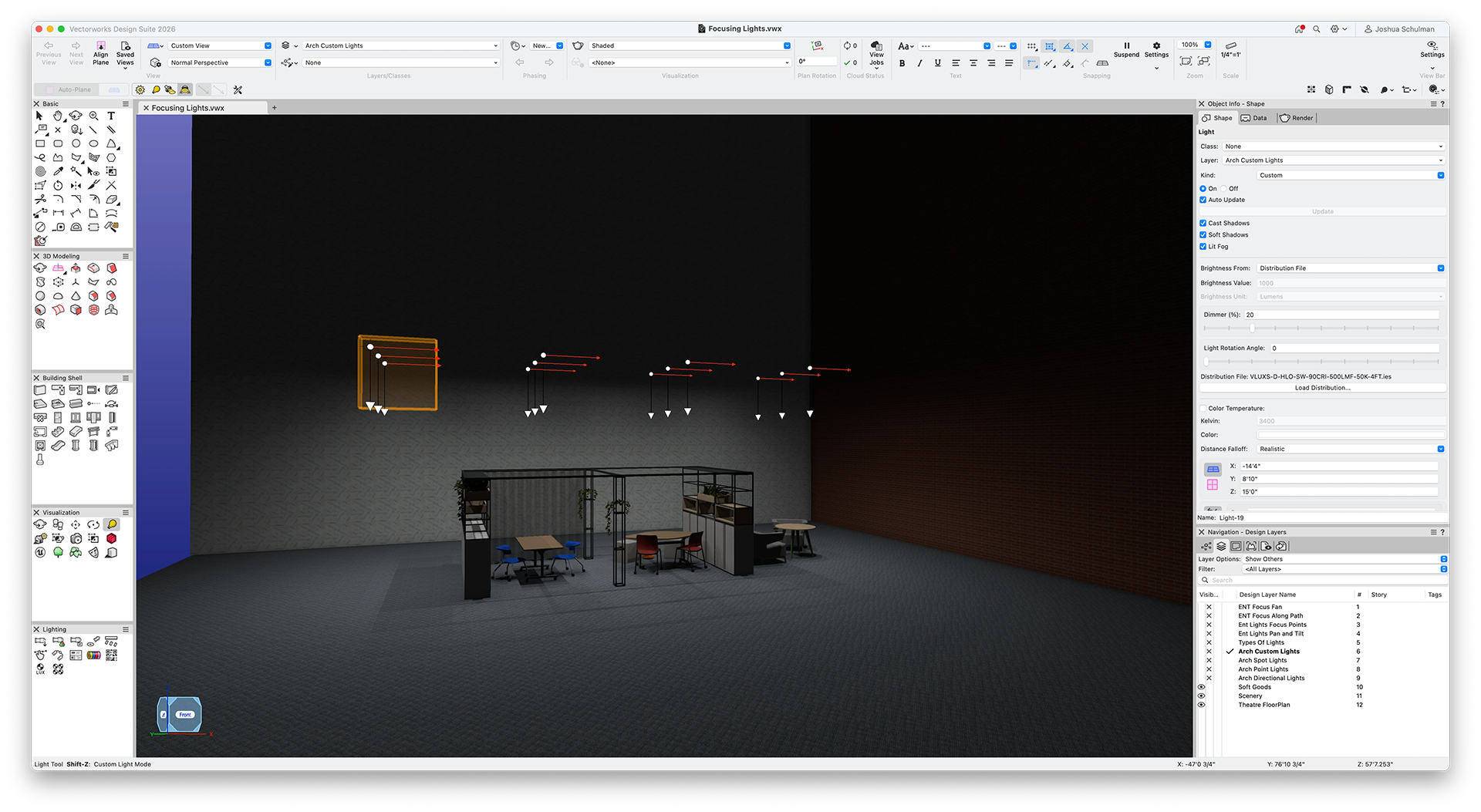

Niestandardowe źródło światła

Ten tryb działa podobnie do reflektora punktowego, lecz jego parametry są definiowane za pomocą plików IES dostarczanych przez zewnętrznych producentów oświetlenia. Pliki te zawierają rzeczywiste dane fotometryczne, takie jak natężenie oraz charakterystyka rozsyłu światła.

Heliodon

Heliodon to kierunkowe źródło światła oparte na rzeczywistych współrzędnych geograficznych. Idealnie sprawdza się przy przeprowadzaniu analiz nasłonecznienia, obliczaniu kątów padania cieni oraz tworzeniu animacji ruchu słońca.

Zamiast ręcznie ukierunkowywać strumień światła, wystarczy umieścić heliodon w scenie, obrócić jego kompas tak, aby wskazywał północ geograficzną, oraz wprowadzić lokalizację, datę i godzinę, którą chcesz zasymulować.

Na tej podstawie narzędzie precyzyjnie odwzorowuje rzeczywiste położenie słońca w danym momencie, zapewniając dokładny odczyt cieni i stopnia nasłonecznienia projektu.

Urządzenia oświetleniowe modułu Spotlight

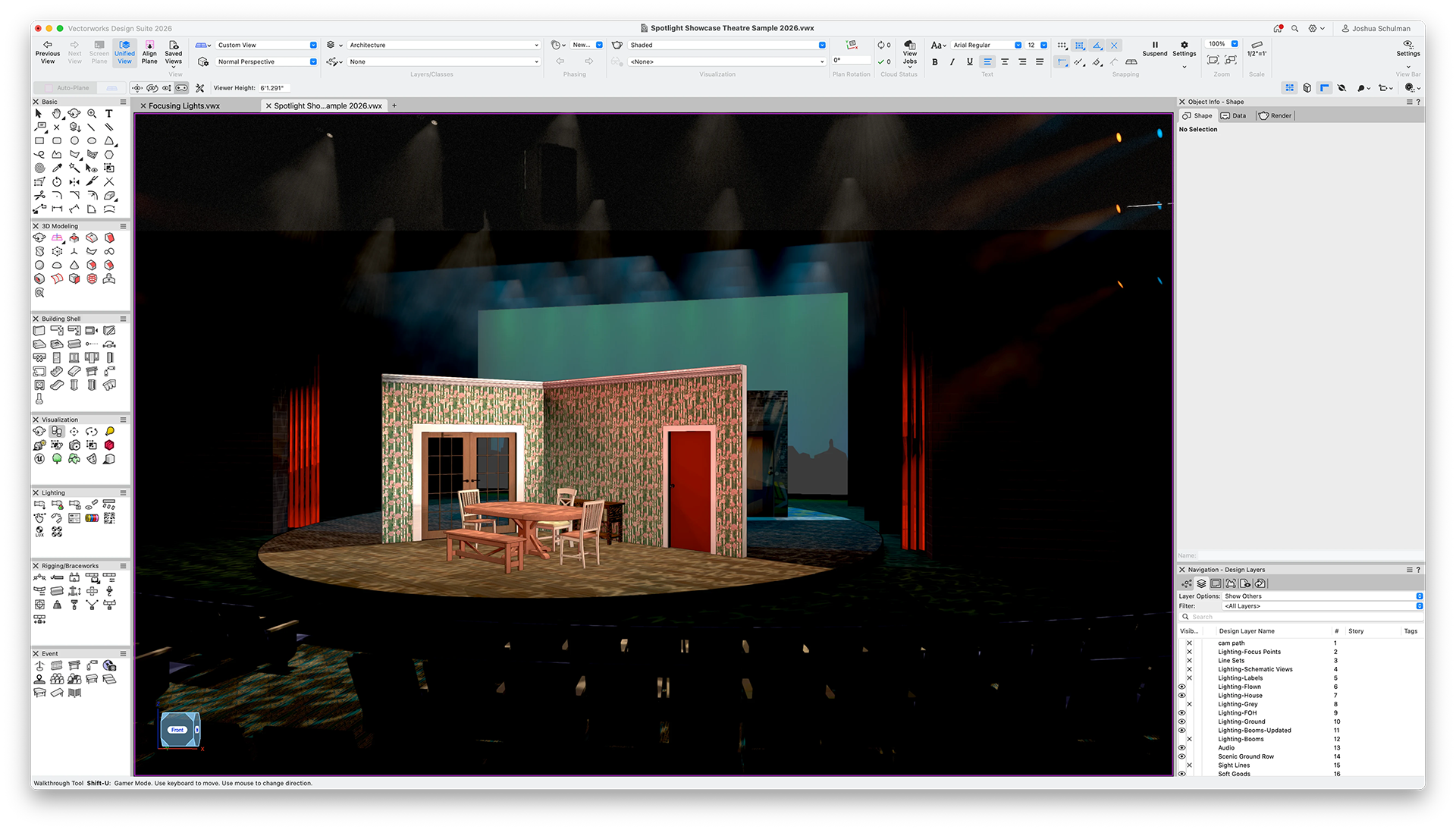

Ostatnią grupą są specjalistyczne funkcje modułu Vectorworks Spotlight przeznaczone dla branży rozrywkowej, które sprawdzają się przy projektowaniu scenografii teatralnych, konstrukcji scenicznych oraz oprawy wydarzeń biznesowych.

Urządzenia oświetleniowe dodaje się do projektu lub planu oświetlenia za pomocą narzędzia Lighting Device dostępnego w palecie Lighting.

Istnieje kilka sposobów na ukierunkowanie rzucanego światła. Pola Pan (obrót w poziomie) i Tilt (nachylenie w pionie) działają analogicznie jak w przypadku innych typów źródeł światła – pozwalają na wycelowanie reflektora nawet wtedy, gdy jest wyłączony, o ile aktywny jest podgląd wiązki światła.

Kolejną opcją są punkty celowania (Focus Points), które pozwalają wyznaczyć punkt docelowy dla strumienia światła. Możesz określać ich wysokość i wykonać większość pracy bezpośrednio na rzucie 2D.

Pracę z wieloma oprawami jednocześnie znacznie przyspieszają narzędzia zbiorcze. Możesz ukierunkowywać światła wzdłuż ścieżki, rozmieszczając je równomiernie na istniejącej lub nowo narysowanej linii, albo użyć polecenia do zbiorczego nakierowania kilku opraw naraz – z możliwością ich wachlarzowego rozstawienia, ustawienia na domyślny cel lub skierowania wszystkich w ten sam punkt.
