Efektywne przejście z rysowania w 2D na modelowanie 3D

Poleganie wyłącznie na 2D – dalekie od ideału

Jednym z największych wyzwań związanych z dokumentacją 2D jest kwestia poprawnego odczytania rysunków. Abstrakcyjny charakter rzutów 2D sprawia, że bywają one trudne do zinterpretowania dla klientów, co często prowadzi do błędnego zrozumienia założeń projektu. W przeciwieństwie do modeli 3D, które wizualizują projekt w sposób namacalny i przystępny, rysunki 2D wymagają dodatkowych objaśnień. Pozostawiają one pole do błędnej interpretacji osobom niewprawionym w czytaniu technicznej dokumentacji architektonicznej.

Pozostawanie przy metodologii 2D niesie też ze sobą szereg dodatkowych ograniczeń, na które należy zwrócić uwagę.

1. Rozproszone rysunki 2D kontra jeden spójny model 3D

Workflow oparty na 2D często wymaga tworzenia wielu niezależnych rysunków – rzutów, elewacji, przekrojów i widoków detali – które przedstawiają różne aspekty projektu. Koordynowanie i aktualizowanie tych oddzielnych dokumentów to niekończące się wyzwanie, ponieważ każda zmiana wprowadzona na jednym rysunku wymaga ręcznego dostosowania wszystkich pozostałych. Takie fragmentaryczne podejście zwiększa ryzyko niespójności i spowalnia cały proces projektowy.

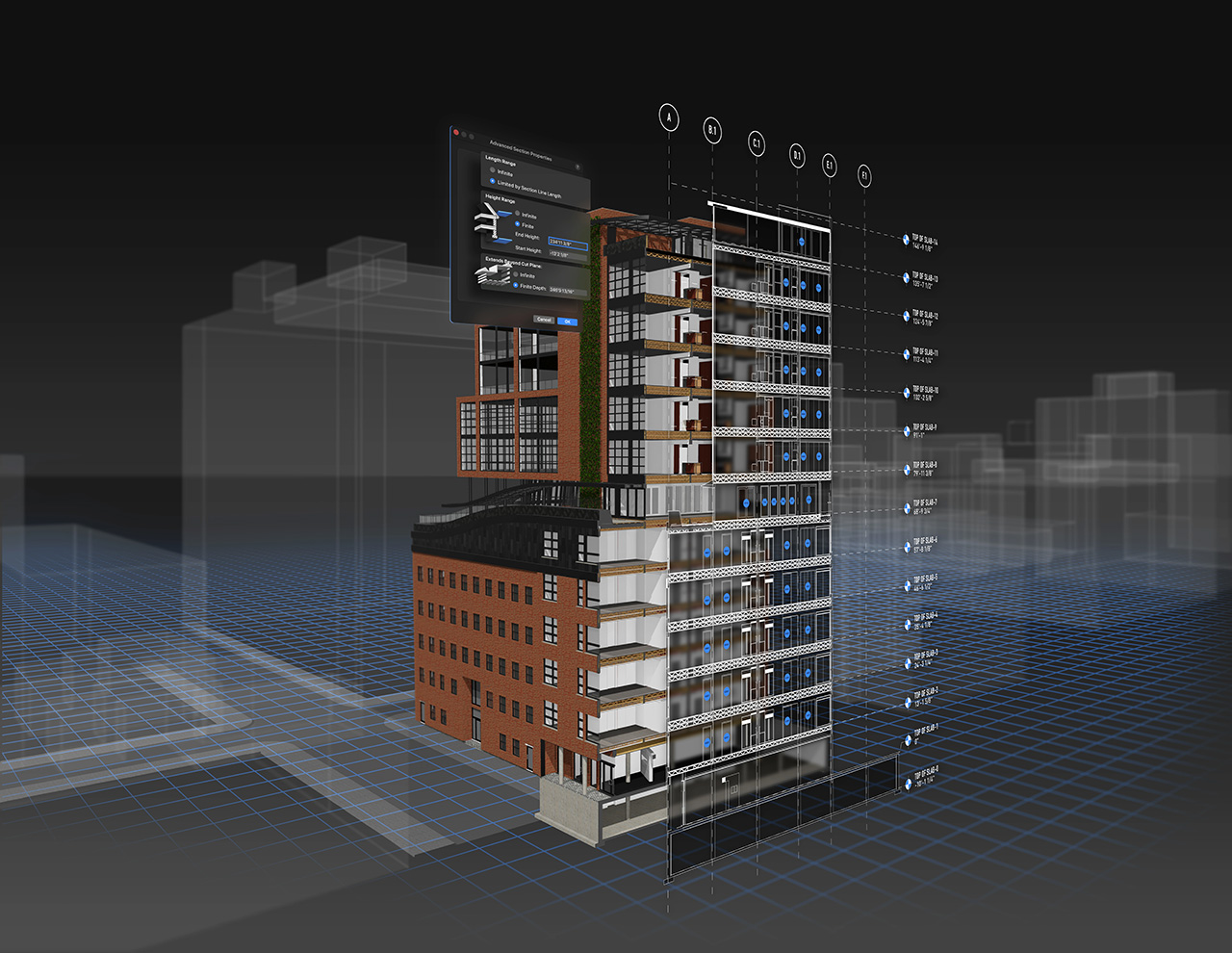

Dla porównania, model 3D stanowi zintegrowaną reprezentację projektu, w której wszystkie elementy są ze sobą powiązane. Wszelkie zmiany wprowadzone w modelu są automatycznie odzwierciedlane we wszystkich powiązanych widokach, w tym w rzutach 2D, elewacjach i przekrojach. Model funkcjonuje na zasadzie „jedynego źródła prawdy”, które usprawnia procesy projektowe oraz zapewnia prawidłowość dokumentacji na wszystkich etapach pracy.

2. Błędy i przeoczenia: ryzyko braku koordynacji

Praca w 2D oznacza konieczność zachowania spójności między oddzielnymi rysunkami. Nie jest to łatwe, więc często wkradają się błędy lub przeoczenia. Na przykład przy aktualizacji rzutu kondygnacji łatwo o pominięcie zmian w odpowiadających mu przekrojach lub elewacjach, co skutkuje sprzecznymi informacjami w dokumentacji. Bez centralnego punktu odniesienia koordynowanie wszystkich elementów projektu staje się trudne, co wprowadza zamieszanie wśród wykonawców i interesariuszy.

Takie pomyłki mogą mieć poważne konsekwencje na etapie budowy. Nieskoordynowanie rysunków zwiększa prawdopodobieństwo kosztownych błędów, opóźnień oraz problemów związanych z odpowiedzialnością prawną. Projektanci mogą wyeliminować te zagrożenia, opierając się na modelu 3D, w którym wszystkie elementy pozostają połączone w ramach jednej, spójnej struktury. Takie podejście znacząco redukuje ryzyko niespójności i buduje pewność co do rzetelności dostarczanej dokumentacji.

3. Manualne obliczenia: czasochłonne i obarczone ryzykiem błędu

Tradycyjne procesy 2D wymagają ręcznego obliczania ilości, powierzchni oraz sporządzania zestawień materiałowych. Jest to nie tylko niezwykle czasochłonne, ale także podatne na błędy ludzkie. Błędnie zliczone komponenty lub przeoczone detale mogą zakłócić realizację budżetów i harmonogramów, prowadząc do marnotrawstwa czasu, pieniędzy i innych zasobów.

Dzięki oprogramowaniu do modelowania 3D obliczenia te zostają zautomatyzowane. W przypadku zastosowania inteligentnych obiektów budowlanych – takich jak ściany, drzwi i okna – zamiast podstawowych linii i kształtów 2D program może błyskawicznie wygenerować precyzyjne zestawienia ilościowe i powierzchniowe. Taka automatyzacja pozwala oszczędzić czas i ograniczyć pomyłki oraz sprawia, że wszystkie dane są bezpośrednio powiązane z modelem, co ułatwia ich aktualizację i udostępnianie.

4. Problemy z komunikacją i wizualizacją w projektach 2D

Rzuty 2D często nie wystarczają do pełnego przekazania intencji projektowych odbiorcom – szczególnie tym, którzy nie są merytorycznie przygotowani do interpretacji planów i rysunków technicznych. Brak jasności może prowadzić do nieporozumień, opóźnionej informacji zwrotnej, a w rezultacie do niezadowolenia klienta.

Wykorzystując modelowanie 3D, projekty można pokazywać, a nie tylko opisywać. Model 3D pozwala odbiorcom wizualnie doświadczyć projektu, ułatwiając im zrozumienie nawet najbardziej złożonych koncepcji. Wysiłek włożony w stworzenie modelu na początkowym etapie pracy zwraca się w postaci mniejszej liczby błędów komunikacyjnych i szybszej akceptacji projektu przez klienta. Minimalizuje to również ryzyko niespodzianek w późniejszych fazach, takich jak nieoczekiwane kolizje czy niespójności projektowe.

Dodatkowo generowanie rysunków 2D i adnotacji bezpośrednio na podstawie modelu 3D pomaga uniknąć przeoczenia pewnych szczegółów. Zapewnia to płynniejszą realizację inwestycji oraz redukuje liczbę nieporozumień i koniecznych poprawek, co stanowi kolejny dowód na przewagę workflow zorientowanego na 3D.

Korzyści z pracy w zintegrowanym środowisku projektowym

Przechodząc z dokumentacji 2D na modele 3D, zyskujesz dostęp do hybrydowego systemu pracy, który płynnie łączy rysowanie w 2D z modelowaniem przestrzennym.

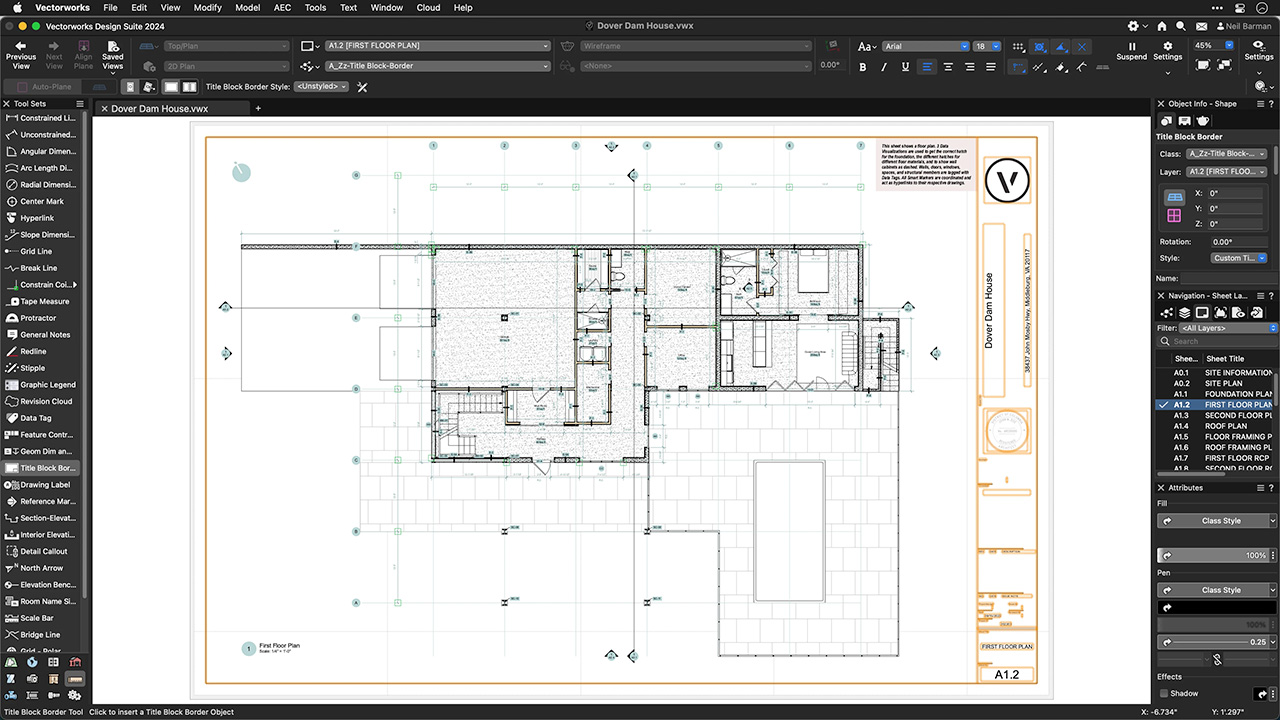

• Generowanie precyzyjnych rzutów 2D na podstawie modeli 3D: nowoczesne oprogramowanie do projektowania, takie jak Vectorworks, umożliwia generowanie dokładnych i skoordynowanych rysunków 2D bezpośrednio z modeli 3D. Ogranicza to do minimum ewentualne rozbieżności i gwarantuje, że cała dokumentacja jest w pełni zgodna z modelem.
• Wygodne przełączanie się między widokami: możesz swobodnie przełączać się między rzutami 2D a widokami 3D, aby oceniać projekt w sposób holistyczny. Taka elastyczność pozwala na wprowadzanie korekt w czasie rzeczywistym – wystarczy dokonać zmiany raz, a zostanie ona automatycznie uwzględniona we wszystkich pozostałych widokach.
• Łatwe wyszukiwanie i udostępnianie danych: obiekty w modelach 3D mogą przechowywać cenne informacje, takie jak parametry materiałowe, ilości niezbędnego wyposażenia czy szczegółowe dane techniczne. Ułatwia to projektantom dostęp do krytycznych danych oraz ich udostępnianie bez konieczności polegania na ręcznych adnotacjach.
• Gotowość do wdrożenia BIM: jeśli planujesz przejście na modelowanie informacji o budynku (BIM), praca na modelach 3D jest naturalnym pierwszym krokiem. Dane osadzone w modelu ułatwiają współpracę międzybranżową oraz zarządzanie cyklem życia budynku, dając projektantom realną przewagę w bardziej zaawansowanych procesach projektowych.

Jak efektywnie przejść z projektowania 2D na 3D?

Zmiana systemu pracy na modelowanie 3D jest łatwiejsza, niż mogłoby się wydawać. Oto kilka wskazówek, jak zacząć pracę w Vectorworks:

1. Zacznij od znanych narzędzi: pomyśl o obiektach, które zazwyczaj rysujesz w 2D, i znajdź ich odpowiedniki 3D w Vectorworks. Przykład: użyj narzędzi takich jak Ściana, Drzwi czy Okno wewnętrzne/zewnętrzne, aby utworzyć obiekty hybrydowe, które automatycznie generują zarówno reprezentację 2D, jak i 3D.

2. Eksperymentuj z dostosowywaniem ustawień: narzędzia Vectorworks są w pełni konfigurowalne, co pozwala dopasować ustawienia do Twojej wizji projektowej. Sprawdź parametry poszczególnych narzędzi i odkryj, jak mogą one wzbogacić Twoje projekty. Im lepiej poznasz te ustawienia, tym swobodniej będziesz poruszać się w programie, zwłaszcza przy pracy ze złożonymi obiektami. Poświęć czas na zapoznanie się z bogatą paletą dostępnych opcji – to kluczowy krok do opanowania Vectorworks i odkrycia pełnego potencjału tego oprogramowania.

3. Zbuduj swój model: użyj dostępnych narzędzi, aby złożyć budynek w całość, swobodnie przełączając się między widokami 2D i 3D w celu uzyskania lepszego wglądu w projekt. Dodaj detale, korzystając z gotowych elementów dostępnych w Menedżerze zasobów Vectorworks, takich jak meble czy stałe elementy wyposażenia.

4. Stwórz wizualizację: eksperymentuj ze stylami renderowania, aby zaprezentować swoją wizję w formie atrakcyjnych widoków 3D. Jest to szczególnie pomocne w budowaniu profesjonalnych relacji i skutecznej komunikacji z klientem.

5. Prezentuj i udostępniaj: utwórz okna widoku, aby zestawiać rzuty 2D i perspektywy 3D na arkuszach prezentacji. Eksportuj swoje projekty do różnych formatów lub udostępniaj je interesariuszom za pomocą narzędzi do współpracy w chmurze, takich jak Cloud Document Reviewer czy Cloud Presentations. Możesz również zaoferować im immersyjne doświadczenie dzięki Odyssey – aplikacji VR do eksplorowania projektów Vectorworks.

Przyszłość projektowania należy do 3D

Przechodząc z rysowania 2D na modelowanie 3D, zyskasz niezrównaną precyzję, wyeliminujesz błędy i zaprezentujesz swoją wizję z przejrzystością, która zrobi na odbiorcach ogromne wrażenie. Vectorworks wspiera tę transformację, oferując płynny workflow i zaawansowane narzędzia, dzięki którym urzeczywistnisz swoje pomysły szybciej i efektowniej niż kiedykolwiek wcześniej.
