Lichten in Vectorworks: soorten en toepassingen

Het eerste grote verschil tussen de verschillende soorten lichten in Vectorworks is of je werkt met belichtingsarmaturen uit Vectorworks Spotlight, een Heliodon of lichten uit het Lichtgereedschap in het palet Visualisatie. Afhankelijk van wat je wilt bereiken, gebruik je een ander type licht.

Bekijk de video hieronder en lees verder om meer te ontdekken.

Waarom is het belangrijk om lichten te richten?

Door lichten in je Vectorworks-projecten goed te richten, krijgen je renders meer diepte en realisme.

Goed gefocuste lichtbronnen zorgen voor meer nauwkeurigheid en realisme in je ontwerp. Ook pas je sneller en intuïtiever een scène aan. Kleine wijzigingen in richting of hoek kunnen de sfeer van een ruimte volledig veranderen. Wanneer je die aanpassingen gericht kunt uitvoeren, hoef je minder te experimenteren en houd je meer tijd over voor de creatieve keuzes die echt belangrijk zijn.

Soorten licht in Vectorworks

In Vectorworks kan je op verschillende manieren een model verlichten. Elke manier heeft zijn eigen voordelen en toepassingen.

Zoals eerder vermeld, zijn er drie categorieën: lichten uit het Lichtgereedschap, het Heliodongereedschap en belichtingsarmaturen uit Vectorworks Spotlight.

We bekijken de drie categorieën hieronder in meer detail.

Lichtgereedschap

Het Lichtgereedschap, dat je vindt in het palet Visualisatie, bevat vier modi: Zon, Gloeilamp, Spot en Lichtbron op maat. Deze lichten zijn geschikt voor architectuur-, interieur- en landschapsprojecten. Elk type gedraagt zich anders, dus is het belangrijk om de verschillen te kennen.

Zon

Hiermee creëer je een parallelle lichtbundel die - zoals de naam al doet vermoeden - zonlicht nabootst, waarbij de intensiteit overal in de scène gelijk blijft. Dit licht heeft geen geografische locatie en wordt niet beïnvloed door hoogte.

Je kunt die parallelle lichtbundel meteen richten op het moment dat je hem plaatst: met de eerste klik bepaal je de locatie en met de tweede klik geef je de gewenste richting aan.

Daarna kun je de hoogte aanpassen met de schuifregelaar. Directionele lichten hebben geen lichtafname. De lichtbundel blijft dus doorgaan totdat ze een object in de scène raakt.

Gloeilamp

Met de Gloeilampmodus straal je vanaf één punt in de ruimte licht uit in alle richtingen, vergelijkbaar met een echte gloeilamp zonder lampenkap.

Je kunt ze overal in een scène plaatsen, maar je kunt ze niet richten omdat ze geen specifieke lichtrichting hebben. Toch blijft een juiste plaatsing belangrijk, want je eindresultaat wordt ook beïnvloed door hoogte en lichtafname over afstand.

Spots

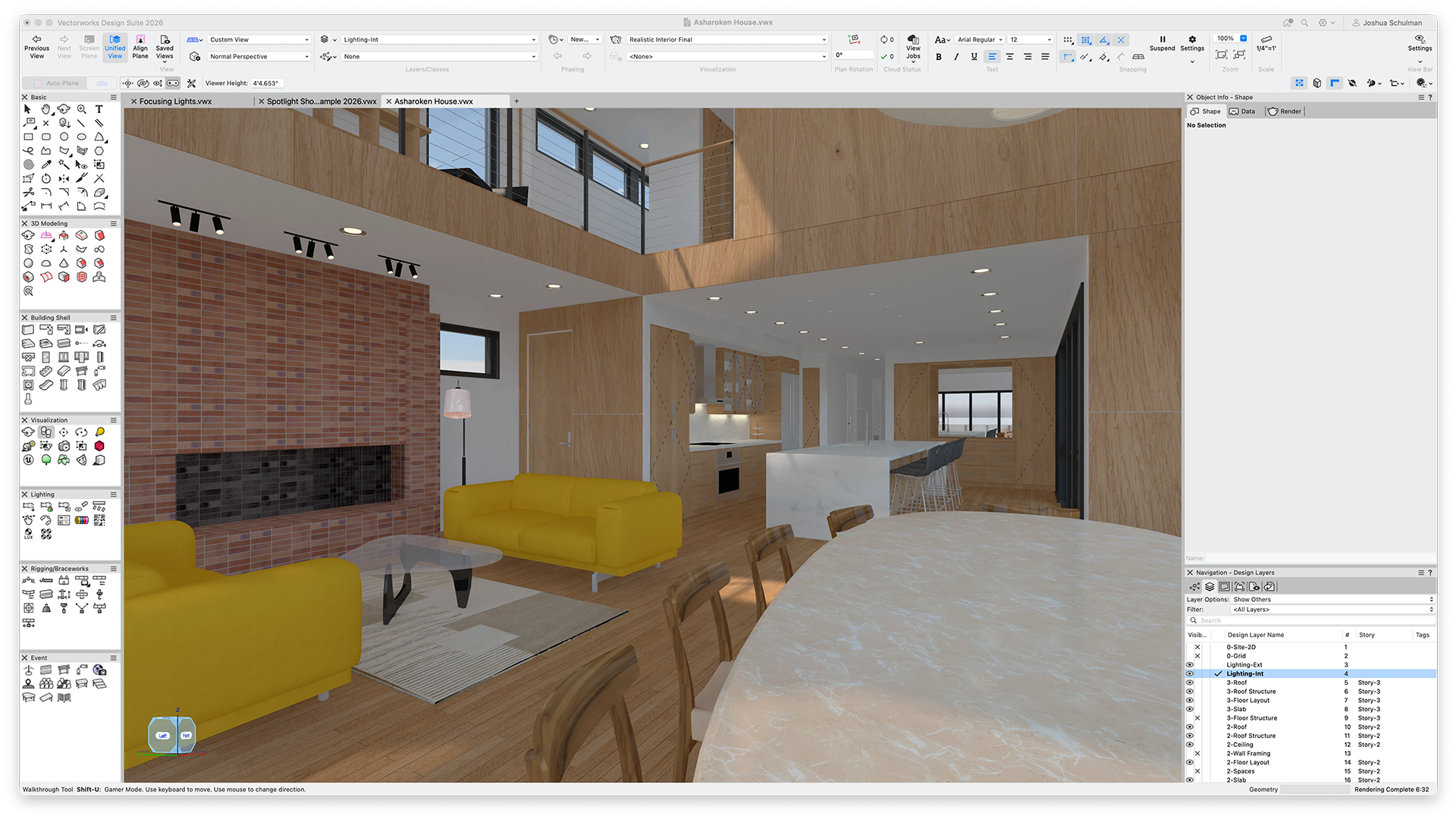

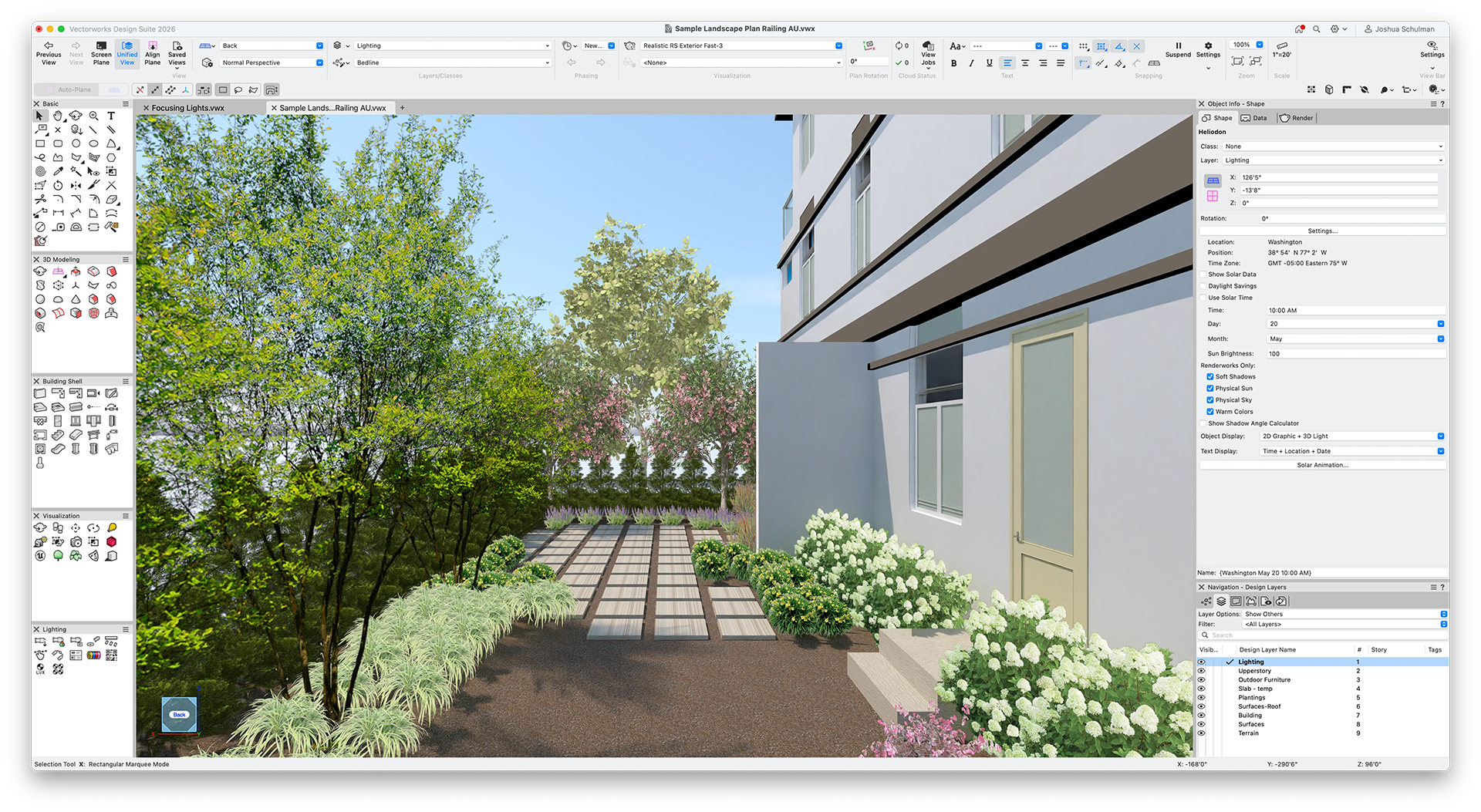

Spots uit het Lichtgereedschap werken als schijnwerpers. Daardoor zijn ze ideaal voor residentiële landschapsprojecten, zoals tuinen en terrassen, maar ook voor interieurs, om bijvoorbeeld ingebouwde plafondspots na te bootsen.

Bij spots kan je met meer parameters spelen dan bij directionele lichten. Onder meer de spreiding van de lichtbundel en de lichtafname over afstand pas je eenvoudig aan. Ook de hoogte waarop je ze plaatst, bepaalt wat ze (kunnen) verlichten. Wanneer je de armatuur hoger of lager plaatst, veranderen zowel de grootte van de verlichte zone als de snelheid waarmee de lichtintensiteit afneemt.

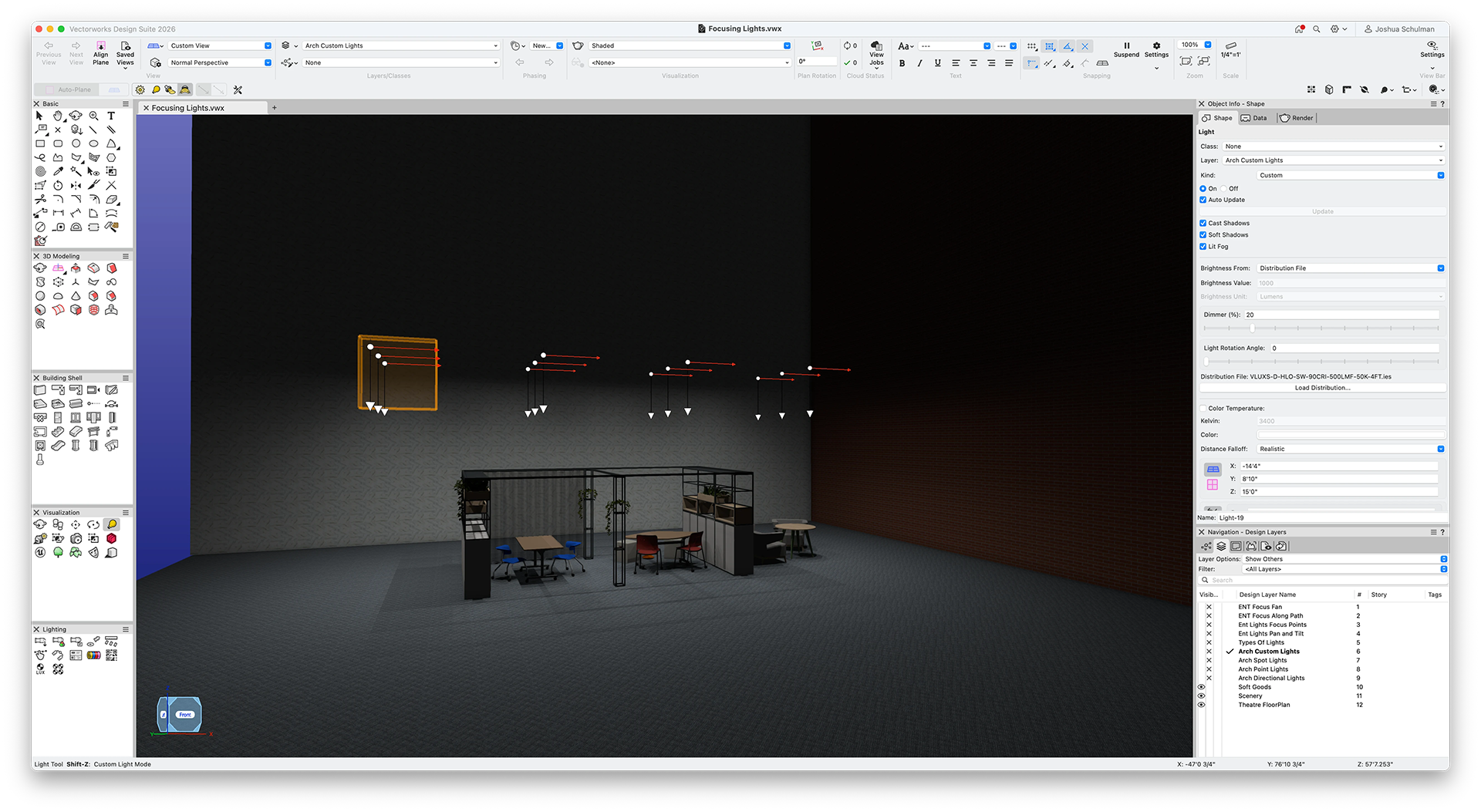

Lichtbron op maat

Vergelijkbaar met spots, maar achterliggend steunen ze op IES-bestanden van verlichtingsfabrikanten. Deze bestanden bevatten echte, fysieke gegevens over de verlichting zoals intensiteit en distributiepatronen.

Heliodon

De Heliodon is een directionele lichtbron, gebaseerd op geografische coördinaten. Ideaal dus voor zonnestudies, het berekenen van schaduwhoeken en het maken van animaties.

In plaats van een lichtbundel handmatig te richten, plaats je de Heliodon in je scène, draai je het kompas zodat het naar het ware noorden wijst en voer je de locatie, datum en tijd in die je wilt simuleren.

Vervolgens simuleert de Heliodon waar de zon zich op dat specifieke moment zou bevinden. Zo krijg je een nauwkeurig beeld van schaduwen en de hoeveelheid zonlicht op je project.

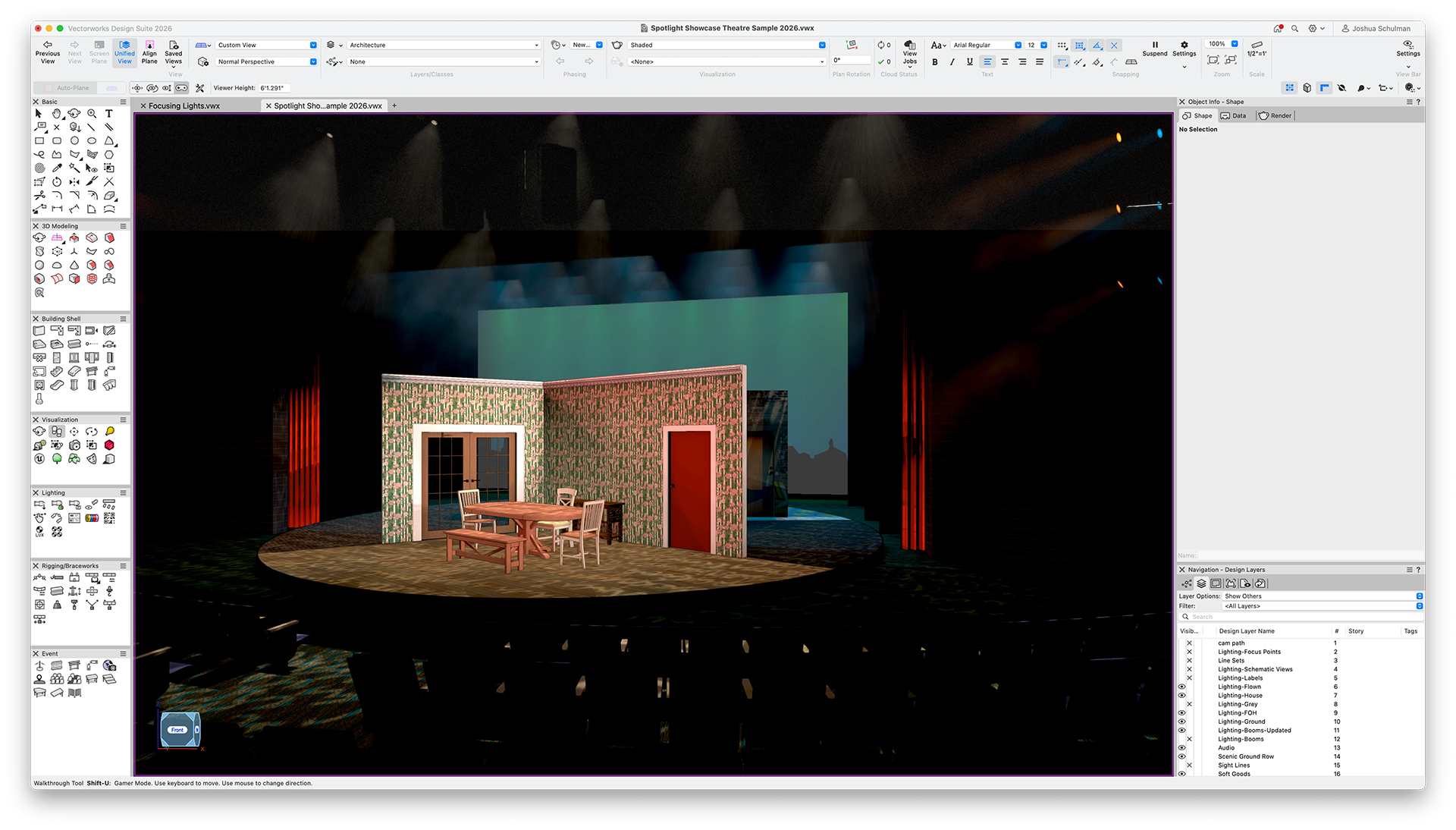

Armaturen in Vectorworks Spotlight

Tot slot biedt Vectorworks Spotlight specifieke functies voor entertainmentbelichting die je kan gebruiken bij het ontwerpen van theaterproducties, podia en bedrijfsevenementen.

Voeg lichten toe aan een podiumontwerp of lichtplan met het gereedschap Lighting Device in het palet Lighting.

Je kan deze lichten op verschillende manieren richten. De velden Pan en Tilt werken op dezelfde manier als bij andere lichttypes. Zo kun je een armatuur richten, zelfs wanneer het niet is ingeschakeld, zolang de weergave van de lichtbundel actief is.

Focuspunten bieden nog een andere mogelijkheid. Ze werken als een doel waarop je het licht focust. Je kunt de hoogte ervan instellen en het grootste deel van je werk uitvoeren vanuit een 2D-bovenaanzicht.

Wanneer je met veel armaturen tegelijk werkt, helpen groepsfuncties om sneller te werken. Je kunt lichten langs een pad richten en ze gelijkmatig over een bestaande of nieuwe lijn verdelen. Je kunt ook meerdere lichten tegelijk richten, met opties om ze uit te waaieren, naar hun uitgangspositie te sturen of allemaal op hetzelfde punt te richten.
