Plany wyburzeń w architekturze – kluczowe kwestie

Czym jest plan wyburzeń?

Chodzi tu o rodzaj rysunku, który pokazuje, które elementy istniejącego budynku lub zagospodarowania terenu zostaną usunięte, a które zachowane. Plany te są zazwyczaj tworzone jako element projektów renowacji, rozbudowy lub adaptacji i zmiany przeznaczenia obiektów.

Większość planów wyburzeń bazuje na rzutach stanu istniejącego. Na ich podstawie wyraźnie oznacza się elementy przeznaczone do usunięcia – najczęściej za pomocą linii przerywanych, cieniowania lub odpowiednich kolorów. To, co ma być pozostawione, przedstawia się w neutralnych barwach, dzięki czemu obiekty przeznaczone do demontażu są od razu widoczne i nie powstają żadne wątpliwości.

Kto tworzy plany wyburzeń?

Odpowiedzialność za przygotowanie dokumentacji zależy od skali rozbiórki. W przypadku mniejszych projektów, np. domów jednorodzinnych, architekt może odpowiadać za cały plan wyburzeń, uwzględniając w nim również elementy instalacyjne. Przy większych inwestycjach architekci zazwyczaj opracowują plan demontażu elementów architektonicznych i konstrukcyjnych, podczas gdy inżynierowie branżowi przygotowują plany dla sieci sanitarnych, elektrycznych itd. Zazwyczaj jednak to architekt koordynuje wszystkie te informacje i dba o ich spójność z ogólną koncepcją projektową.

Ponieważ plany wyburzeń bezpośrednio wpływają na bezpieczeństwo, harmonogram prac i koszty, odgrywają one również istotną rolę w procesach urzędowych (uzyskiwanie pozwoleń) oraz w kwestiach odpowiedzialności prawnej. Przejrzysta dokumentacja pomaga chronić każdego uczestnika procesu budowlanego.

Wyburzenie częściowe a całkowita rozbiórka

W związku z dużym naciskiem na respektowanie zasad zrównoważonego projektowania w branży architektoniczno-budowlanej, adaptacja i renowacja istniejących budynków wyprzedziły w wielu miejscach budowę zupełnie nowych obiektów. Ponowne wykorzystanie lub odnowienie istniejącej struktury ma często znacznie mniejszy wpływ na środowisko niż całkowita rozbiórka i budowanie od zera.

W projektach renowacyjnych ściany, stropy, wykończenia i przestarzałe instalacje są usuwane selektywnie, podczas gdy konstrukcja nośna pozostaje nienaruszona. Takie podejście pozwala zaoszczędzić pieniądze, skrócić czas realizacji i znacznie zmniejszyć ilość generowanych odpadów.

Dlaczego plany wyburzeń są tak istotne

Odpowiednie zaplanowanie rozbiórki pozwala na kontrolowane i celowe działania, które przygotowują grunt pod kolejne etapy budowy.

Dobrze przygotowany plan wyburzeń pomaga:

• zapobiegać przypadkowemu uszkodzeniu elementów konstrukcyjnych lub nośnych;
• zidentyfikować zagrożenia przed rozpoczęciem prac;
• skoordynować pracę różnych branż i harmonogram budowy;
• przygotować dokładne kosztorysy;
• spełnić wymogi formalnoprawne i dokumentacyjne.

Bez jasnych planów wyburzeń wykonawcy na placu budowy są zmuszeni do działania na podstawie domysłów. A stąd już prosta droga do kosztownych błędów, opóźnień i sporów.

Zrównoważony rozwój a planowanie wyburzeń

Podczas realizacji inwestycji świadome usuwanie istniejących elementów budynku odgrywa ważną rolę w osiąganiu celów związanych ze zrównoważonym projektowaniem.

Wcześniejsze zaplanowanie prac pozwala na odzysk i ponowne wykorzystanie materiałów zamiast wywożenia ich na wysypisko. Mowa tu o starych podłogach drewnianych, cegłach, elementach stolarki czy wyposażenia, które wciąż mają dużą wartość. Wczesne zidentyfikowanie tych zasobów pozwala zaplanować ich ostrożny demontaż oraz odpowiednie magazynowanie na budowie lub poza nią.

Niektóre pracownie wykorzystują plany wyburzeń również do analizy cyklu życia budynku. Śledzenie tego, co zostało usunięte, użyte ponownie, poddane recyklingowi lub zutylizowane, pozwala znacznie dokładniej zmierzyć realny wpływ inwestycji na środowisko.

Minimalizacja odpadów i zarządzanie materiałami niebezpiecznymi

Odpowiedzialne gospodarowanie odpadami przyczynia się do bardziej zrównoważonego środowiskowo rezultatu końcowego.

Sporządzenie szczegółowego planu wyburzeń daje szansę na wczesne oznaczenie i zasygnalizowanie obecności materiałów niebezpiecznych, takich jak azbest czy farby ołowiowe. Dzięki temu można z wyprzedzeniem zaplanować procedury ich bezpiecznej utylizacji.

Funkcje projektowe/BIM Vectorworks Architect umożliwiają dodawanie etykiet danych oraz innych oznaczeń bezpośrednio na rysunkach 2D lub w modelach 3D. Adnotacje te w przejrzysty sposób wskazują, jak usuwać i utylizować poszczególne materiały, oraz które z nich należy odzyskać i wykorzystać ponownie. Informacje są czytelne i łatwo dostępne dla wszystkich zaangażowanych w projekt, co znacząco ogranicza niepewność na budowie.

Co więcej, monitorowanie strumieni odpadów i stopnia wykorzystania sprzętu może ułatwić osiągnięcie odpowiednich wskaźników zrównoważonego rozwoju, a także kompletowanie dokumentacji do certyfikatów zielonego budownictwa, takich jak LEED.

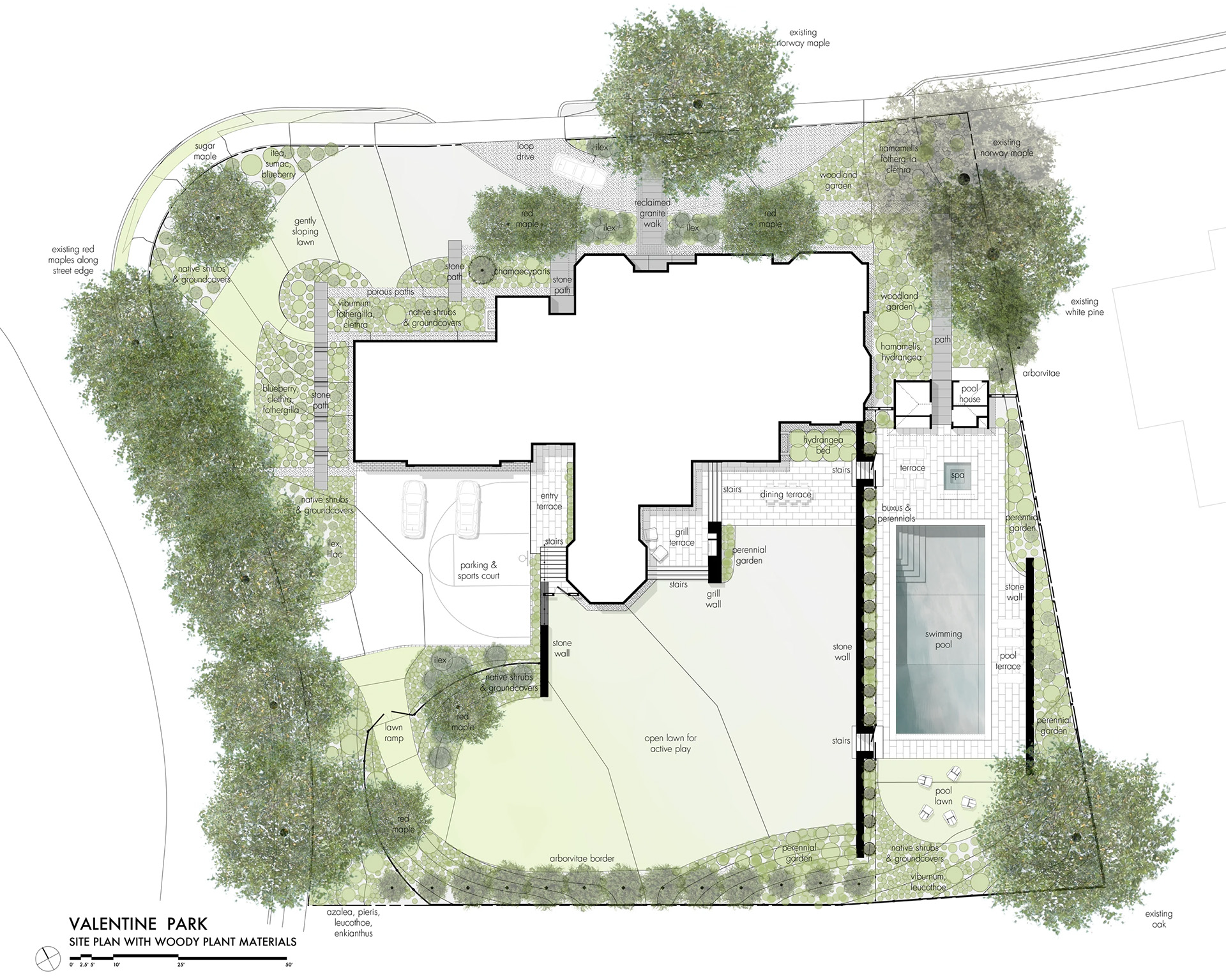

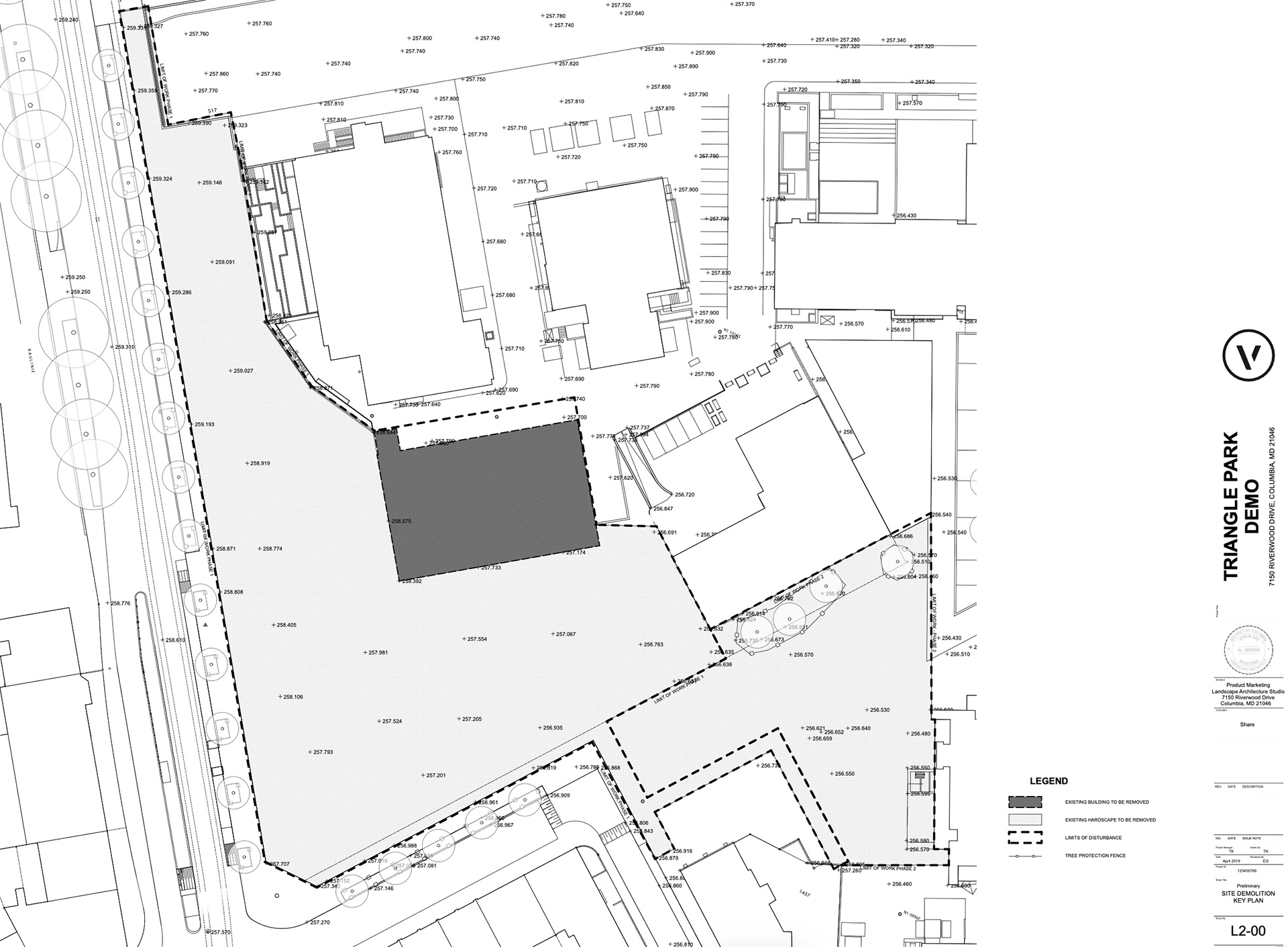

Plany wyburzeń a zagospodarowanie terenu

Budynki nie istnieją w próżni. Często plany wyburzeń muszą uwzględniać również działkę, na której stoi obiekt. Dostęp do planu zagospodarowania terenu stanowi podstawę właściwego zaplanowania wpływu prac rozbiórkowych na otoczenie.

Plany wyburzeń w skali zagospodarowania terenu często obejmują:

• istniejące przyłącza i instalacje sieciowe oraz miejsca ich bezpiecznego odłączenia;
• ogrodzenia placu budowy i punkty dostępowe (wjazdy/wyjazdy);
• strefy ograniczenia prac w celu ochrony drzew lub sąsiednich nieruchomości;
• miejsca tymczasowego składowania materiałów do ponownego wykorzystania;
• niwelację terenu i przygotowanie działki w związku z rozbiórką.

Te kwestie związane z placem budowy mają kluczowe znaczenie dla bezpieczeństwa, zgodności z przepisami oraz sprawnej koordynacji, szczególnie na działkach miejskich o ograniczonej przestrzeni.

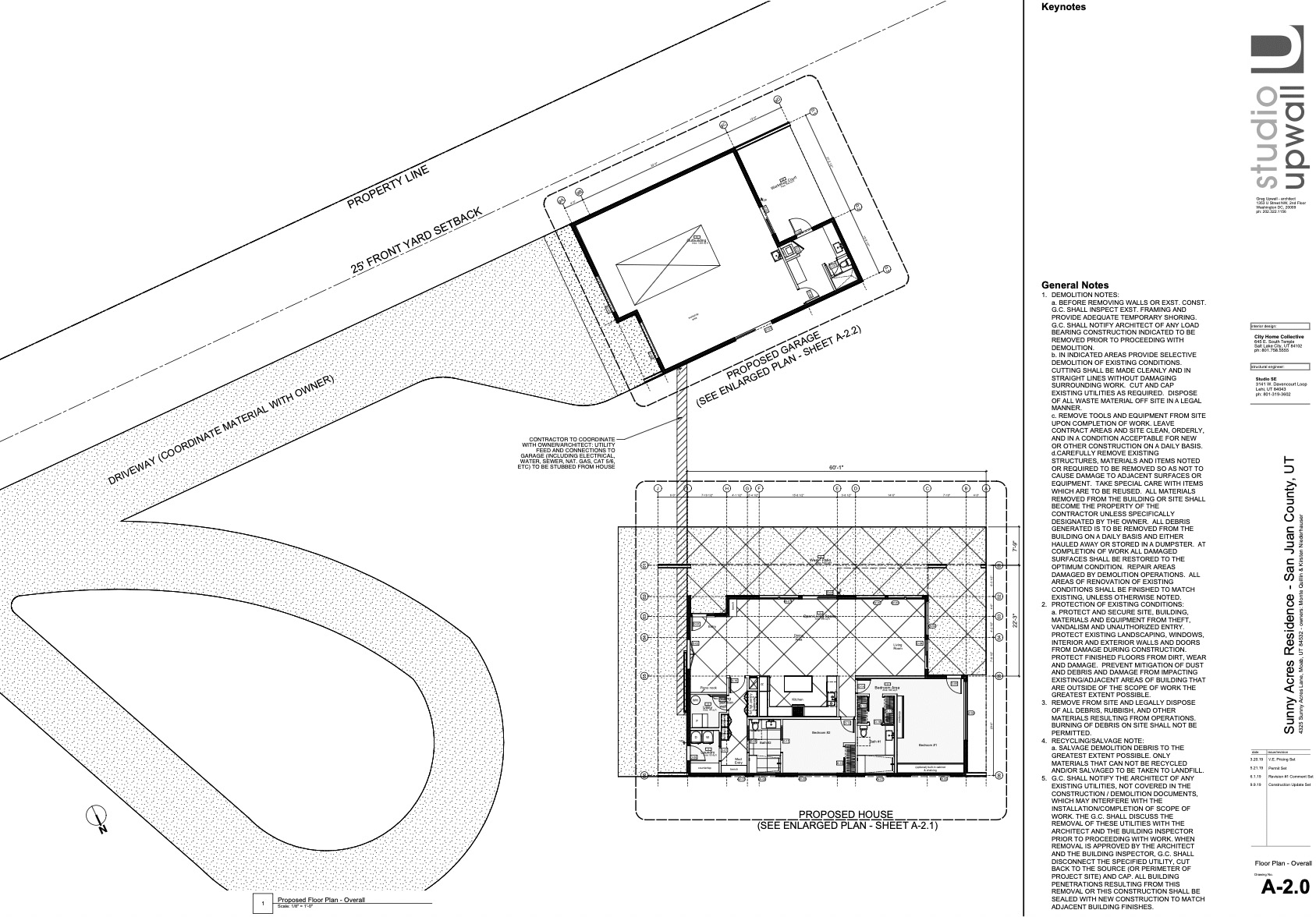

Jak powstają plany wyburzeń

Proces ten zazwyczaj rozpoczyna się od szczegółowej inwentaryzacji stanu istniejącego. Architekci dokumentują zastany stan obiektu, odnotowują wszelkie rozbieżności z archiwalną dokumentacją i weryfikują układy konstrukcyjne.

Na tej podstawie powstają rysunki wyburzeń, na których precyzyjnie zaznacza się elementy do usunięcia oraz dodaje się uwagi dotyczące kolejności prac, niezbędnych zabezpieczeń czy specjalnych procedur postępowania z materiałami. W projektach renowacyjnych plany wyburzeń są ściśle skorelowane z rzutami projektowanych kondygnacji, co ułatwia bezbłędne śledzenie zmian.

Wielu współczesnych projektantów włącza informacje o wyburzeniach bezpośrednio do ogólnego modelu BIM, zamiast traktować je jako osobny, oderwany zestaw rysunków.

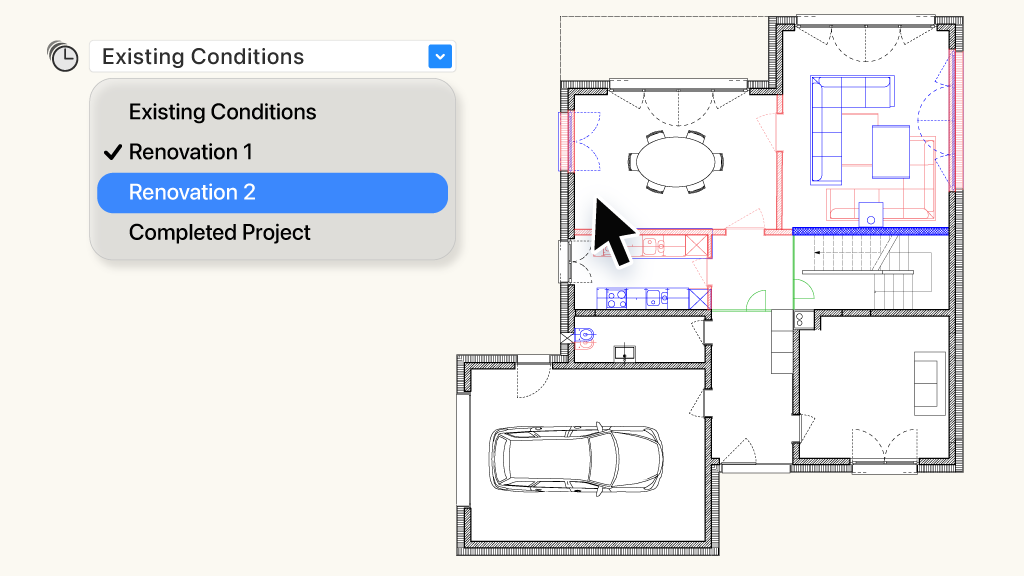

Dzięki narzędziom takim jak Zarządzanie fazami w Vectorworks zintegrowane podejście zyskuje wymiar praktyczny i ułatwia panowanie nad zmianami w czasie. Praca oparta na zarządzaniu fazami umożliwia tworzenie przejrzystej dokumentacji połączonej z modelem, co zapewnia wyższą jakość, bezpieczeństwo i zrównoważony charakter całej inwestycji.
