Czym jest cyfrowy bliźniak? Przewodnik dla początkujących

Taki cyfrowy model można postrzegać jako pomost łączący znane narzędzia projektowe z wiedzą o rzeczywistym funkcjonowaniu budynku, terenu lub całego kampusu na każdym etapie jego cyklu życia. Zamiast tracić na znaczeniu po oddaniu inwestycji do użytku, model stale ewoluuje wraz z fizycznym obiektem, wykorzystując dane pochodzące z systemów, czujników i od użytkowników.

W przypadku architektów oraz projektantów wnętrz i krajobrazu decyzje podejmowane na wczesnym etapie projektowania w programach takich jak Vectorworks Architect czy Vectorworks Landmark mogą przynosić korzyści jeszcze długo po zakończeniu budowy. Te same bogate w dane modele, które służą do koordynacji i dokumentacji, mogą stać się fundamentem inteligentniejszego zarządzania, konserwacji i długoterminowego planowania.

Czym są cyfrowe bliźniaki?

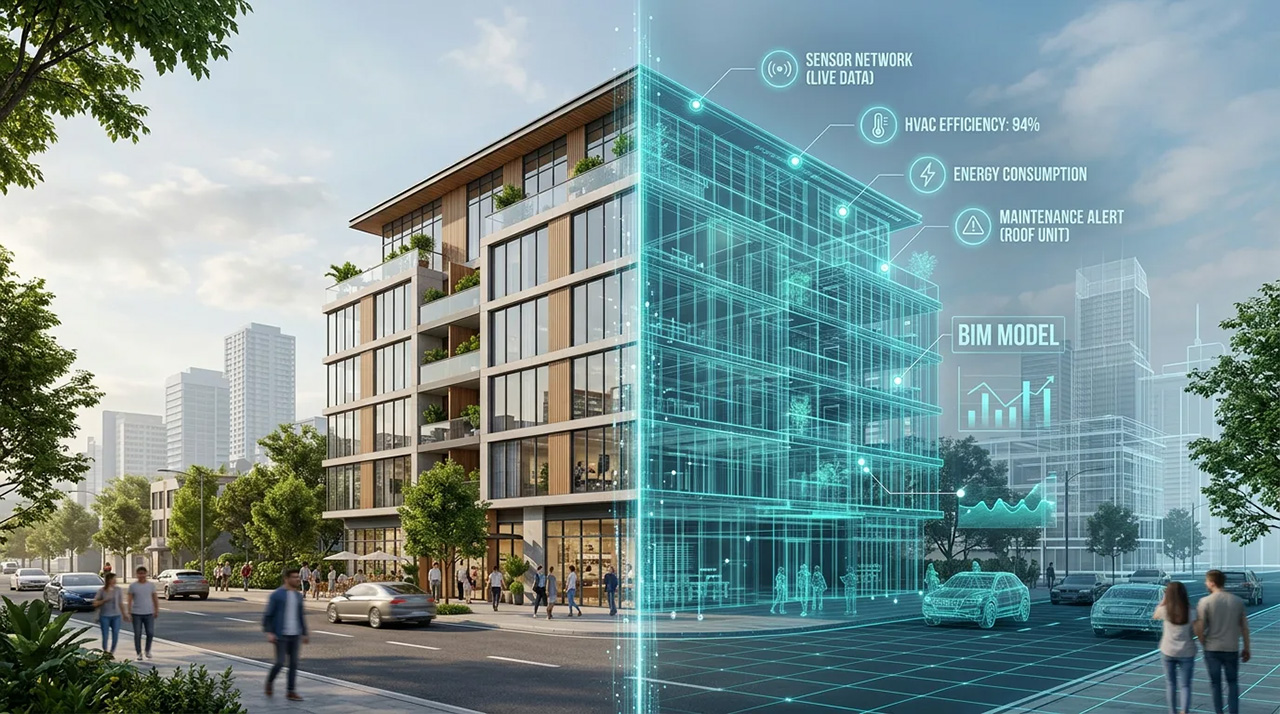

Cyfrowy bliźniak to wirtualna reprezentacja fizycznego obiektu lub systemu, która pozostaje połączona ze swoim rzeczywistym odpowiednikiem poprzez pętlę zwrotną danych przesyłanych na żywo. W praktyce obiektem tym może być budynek, element wyposażenia instalacyjnego, a nawet zwykły produkt użytkowy, taki jak ekspres do kawy.

Czujniki, kamery i zintegrowane systemy strumieniują dane bezpośrednio do modelu cyfrowego, dzięki czemu odzwierciedla on aktualny stan rzeczy, a nie tylko to, co zostało narysowane lub określone w specyfikacji na etapie projektowania. Ponieważ model ten jest zasilany aktualnymi informacjami, można go wykorzystać do symulacji, testów i analiz wspierających konserwację, modernizację oraz planowanie długoterminowe.

Koncepcja cyfrowych bliźniaków wywodzi się z przemysłu kosmicznego. Podczas misji Apollo inżynierowie NASA wykorzystywali naziemne systemy odwzorowujące stan statków kosmicznych w czasie lotu. Dzięki temu mogli bezpiecznie testować rozwiązania przed zastosowaniem ich podczas misji. Dzisiejsze cyfrowe bliźniaki wykorzystują platformy chmurowe, urządzenia Internetu Rzeczy (IoT) oraz dane BIM, aby przenieść tę samą koncepcję do codziennego zarządzania budynkami i infrastrukturą.

W architekturze i projektowaniu krajobrazu cyfrowy bliźniak zazwyczaj bazuje na modelu BIM stworzonym w fazie projektowej. Geometria 3D, przestrzenie, materiały i elementy zagospodarowania terenu zdefiniowane przez projektanta stają się częścią żywej, bogatej w dane reprezentacji rzeczywistego obiektu. Po połączeniu modelu z systemami operacyjnymi budynku zyskuje się bieżący wgląd w sposób użytkowania i funkcjonowania obiektu lub terenu. Cyfrowy bliźniak rejestruje wszystko – od sposobu korzystania z przestrzeni przez użytkowników po reakcję elementów otoczenia na zmieniające się warunki pogodowe i pory roku.

Zalety technologii Digital Twin

Technologia Digital Twin wspiera realizację wielu celów biznesowych i operacyjnych, które są kluczowe dla właścicieli, zarządców oraz samych projektantów. Płynące z niej korzyści to m.in.:

• Ograniczenie przestojów i konserwacja zapobiegawcza: Dzięki cyfrowemu bliźniakowi zespoły zarządzające obiektem mogą śledzić dane dotyczące zużycia i wieku systemów (np. HVAC) oraz przewidywać awarie komponentów. Zamiast czekać na usterkę, można zaplanować konserwację z wyprzedzeniem, co pozwala utrzymać komfort w pomieszczeniach i zmniejsza liczbę nieplanowanych przestojów.
• Szybsze badania i rozwój oraz prototypowanie: Producenci mogą powiązać fizyczny prototyp z cyfrowym bliźniakiem, aby przeprowadzać testy przeciążeniowe w różnych temperaturach, przy różnym ciśnieniu i obciążeniu, bez konieczności budowania nowych makiet dla każdego scenariusza. Przyspiesza to cykle rozwojowe i obniża koszty. To samo podejście pozwala architektom wirtualnie testować układy przestrzenne, strategie zacieniania czy właściwości materiałów jeszcze przed rozpoczęciem budowy.
• Oszczędności: Zarządcy obiektów mogą używać cyfrowych bliźniaków do monitorowania zużycia energii, wody i innych zasobów w czasie rzeczywistym. Wgląd w takie dane pomaga wykrywać nieefektywności, symulować alternatywne strategie operacyjne oraz wybierać rozwiązania ograniczające koszty eksploatacji. Dla architektów te informacje zwrotne mogą stanowić cenne źródło wiedzy przy przyszłych projektach.
• Zrównoważenie środowiskowe: W obliczu rosnących oczekiwań dotyczących zrównoważonych i niskoemisyjnych budynków właściciele coraz częściej poszukują sposobów na lepsze zrozumienie ich oddziaływania na środowisko oraz jego ograniczenie. Cyfrowe bliźniaki pozwalają precyzyjnie wskazać miejsca, w których dochodzi do marnowania zasobów, a także pokazują, jak zmiany w wyposażeniu, systemach sterowania czy sposobie użytkowania budynku wpływają na jego efektywność w czasie. Dzięki temu łatwiej dostosować założenia projektowe do długoterminowych celów zrównoważonego rozwoju.

Jak działają cyfrowe bliźniaki

Większość rozwiązań opartych na koncepcji Digital Twin działa według powtarzalnego, logicznego schematu. Wiele z jego elementów bazuje na narzędziach i procesach dobrze znanych z pracy w środowisku BIM.

Obiekt fizyczny

Punktem wyjścia dla każdego cyfrowego modelu jest rzeczywisty obiekt, który ma być monitorowany i odwzorowany. Może to być budynek, pojedyncza maszyna lub dowolny inny system przeznaczony do analizy.

Gromadzenie i integracja danych

Czujniki oraz połączone systemy gromadzą dane o obiekcie, takie jak temperatura, stopień wykorzystania przestrzeni czy stan pracy urządzeń. Informacje te są następnie przesyłane do platform cyfrowych, najczęściej za pośrednictwem chmury.

Model cyfrowy

Tworzona jest cyfrowa reprezentacja obiektu, zwykle w postaci bogatego w dane modelu 3D, który jest na bieżąco aktualizowany wraz z napływem nowych informacji. W architekturze proces ten rozpoczyna się od modelu BIM łączącego geometrię z danymi technicznymi.

Pętla informacji zwrotnych

Wszelkie zmiany zachodzące w obiekcie fizycznym są na bieżąco odzwierciedlane w jego cyfrowym bliźniaku, dzięki czemu model zawsze przedstawia aktualny stan obiektu. Na tej podstawie zespoły projektowe mogą testować różne scenariusze i przeprowadzać symulacje, a uzyskane wyniki wykorzystywać do podejmowania trafniejszych decyzji dotyczących rzeczywistego budynku.

BIM a cyfrowy bliźniak: na czym polega różnica?

Warto wyraźnie rozróżnić technologię BIM od cyfrowego bliźniaka. Choć oba pojęcia są ze sobą ściśle powiązane, nie oznaczają tego samego. Model BIM to szczegółowa, bogata w dane reprezentacja projektu, wykorzystywana przede wszystkim na etapie projektowania i budowy. W uporządkowany sposób opisuje geometrię obiektu, jego klasyfikację oraz informacje o przestrzeniach, systemach instalacyjnych, elementach zagospodarowania terenu i zastosowanych materiałach.

Cyfrowy bliźniak idzie o krok dalej. Wykorzystuje model BIM jako punkt wyjścia i wzbogaca go o dane w czasie rzeczywistym pochodzące z systemów zarządzania budynkiem (BMS), czujników IoT, systemów operacyjnych oraz innych narzędzi wspierających zarządzanie obiektem. W efekcie powstaje dynamicznie aktualizowany wirtualny odpowiednik budynku lub terenu, który zawsze odzwierciedla jego rzeczywisty stan.

Najprościej mówiąc, BIM służy do projektowania i tworzenia dokumentacji, natomiast cyfrowy bliźniak wspiera właścicieli i zarządców w monitorowaniu, analizowaniu oraz optymalizacji funkcjonowania obiektu przez cały okres jego eksploatacji.

Przejście od modelu BIM do cyfrowego bliźniaka

W przypadku projektów budynków i zagospodarowania terenu droga do stworzenia cyfrowego bliźniaka rozpoczyna się już na etapie projektowania i tworzenia dokumentacji w oprogramowaniu BIM. Gdy inwestycja wkracza w fazę realizacji, a następnie eksploatacji, model BIM staje się fundamentem cyfrowego bliźniaka.

Eksport do otwartych, ustandaryzowanych formatów, takich jak IFC, zapewnia inwestorom uporządkowany zbiór danych powiązanych z geometrią obiektu i wiernie odzwierciedlających jego strukturę. Po połączeniu modelu z danymi operacyjnymi pochodzącymi z systemów BMS, czujników oraz systemów utrzymania obiektu przekształca się on w dynamicznie aktualizowaną reprezentację rzeczywistego funkcjonowania budynku lub terenu. Dzięki temu odzwierciedla nie tylko pierwotne założenia projektowe, ale także aktualny stan obiektu.

Narzędzia takie jak Vectorworks Architect i Vectorworks Landmark zostały stworzone z myślą o pracy z bogatymi w dane modelami BIM, dlatego modele utworzone w tych programach doskonale sprawdzają się jako podstawa cyfrowego bliźniaka. Niezależnie jednak od wykorzystywanego oprogramowania BIM zasada pozostaje taka sama: im większą wagę przywiązujesz do jakości i kompletności danych już na etapie projektowania, tym większą wartość będzie miał Twój model podczas tworzenia cyfrowego bliźniaka.

Takie podejście przynosi również korzyści samym projektantom. Dane i wnioski uzyskane dzięki cyfrowemu bliźniakowi mogą stanowić cenne źródło wiedzy przy kolejnych projektach, pomagając udoskonalać układy funkcjonalne, systemy instalacyjne oraz rozwiązania dotyczące zagospodarowania terenu na podstawie rzeczywistych doświadczeń z eksploatacji wcześniejszych realizacji.
