Orienter les sources lumineuses dans Vectorworks

La première grande différence entre les types d'éclairages dans Vectorworks réside dans le fait qu'il s'agisse de projecteurs Vectorworks Spotlight, d'un héliodon ou d'objets créés avec l'outil « Source lumineuse » de la palette « Visualisation ». Selon ce que vous cherchez à réaliser, vous pouvez être amené·e à utiliser ces différents outils dans des contextes variés.

Regardez la vidéo ci-dessous et poursuivez votre lecture pour en savoir plus.

Pourquoi l’orientation de vos sources lumineuses est importante

L’orientation des sources lumineuses dans vos projets Vectorworks permet d'apporter de la profondeur et du réalisme à vos rendus.

Elle apporte également un niveau de précision difficile à obtenir autrement, et permet à votre modèle de refléter le comportement de la lumière dans le monde réel. Cela rend également le réglage d'une scène plus rapide et plus intuitif. De légers changements de direction ou d'angle peuvent transformer l'ambiance d'un espace, et effectuer ces modifications en toute confiance signifie moins d'essais et d'erreurs, et plus de temps pour les décisions créatives qui comptent vraiment.

Les catégories de sources lumineuses dans Vectorworks

Vectorworks vous offre de nombreuses possibilités pour éclairer un modèle, et chaque type présente des avantages et des utilisations spécifiques.

Comme cet article l'a déjà mentionné, les trois catégories de lumières dans Vectorworks sont l'outil « Source lumineuse », l'outil « Héliodon » et les projecteurs Vectorworks.

Examinons ces trois catégories de plus près.

Outil Source lumineuse

L’outil « Source lumineuse », disponible dans votre palette Visualisation, inclut quatre types de source lumineuse : Soleil, Point lumineux, Spot et Sur mesure. Ces sources lumineuses conviennent parfaitement aux projets d'architecture, de décoration d'intérieur et d'aménagement paysager, et chacune d'entre elles présente des caractéristiques différentes. Il est donc utile de comprendre ce qui les distingue les unes des autres.

Lumières directionnelles (Soleil)

Les lumières directionnelles créent un faisceau parallèle qui simule la lumière du soleil, avec une intensité qui reste uniforme sur l'ensemble de la scène. Elles ne sont pas géolocalisées et ne sont pas affectées par l’altitude.

Vous pouvez orienter une lumière directionnelle dès que vous la placez : votre premier clic définit son emplacement, et votre deuxième clic l'oriente dans la direction souhaitée.

À partir de là, vous pouvez ajuster son élévation à l'aide du curseur. Les lumières directionnelles ne présentent pas non plus d'atténuation : le faisceau se propage donc jusqu'à ce qu'il rencontre un objet dans la scène.

Points lumineux

Les points lumineux émettent de la lumière dans toutes les directions à partir d'un point unique dans l'espace, à l'instar d'une ampoule sans abat-jour.

Vous pouvez les placer n'importe où dans une scène, mais vous ne pouvez pas les orienter, puisqu'il n'y a pas de direction vers laquelle les diriger. Elles sont toutefois soumises à une atténuation en fonction de la hauteur et de la distance : leur emplacement a donc son importance, même en l'absence l'orientation.

Spots

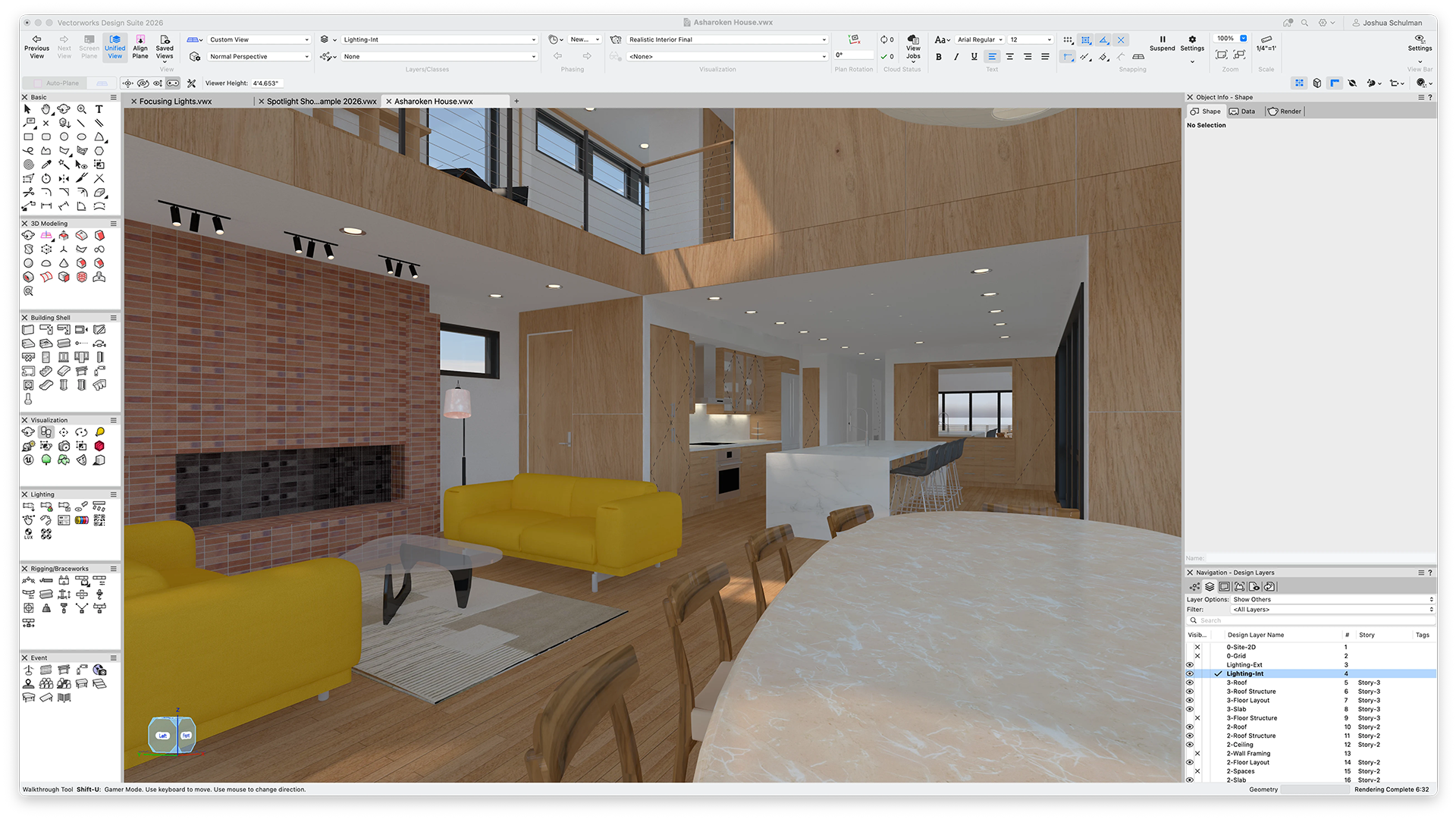

Dans l'outil « Source lumineuse », les spots (à ne pas confondre avec les projecteurs destinés au spectacle) fonctionnent comme des projecteurs à faisceau large. Ils sont donc parfaits pour les projets d'aménagement paysager résidentiels, tels que les jardins et les terrasses, ainsi que pour les espaces intérieurs où ils permettent d'imiter des spots encastrés au plafond.

Les spots disposent de quelques paramètres supplémentaires par rapport aux lumières directionnelles, notamment l’angle de faisceau et l'atténuation. La hauteur à laquelle vous les placez influe également sur la zone qu’ils peuvent éclairer, car le fait de surélever ou d’abaisser le luminaire modifie à la fois la taille de la zone d’éclairage et la vitesse à laquelle la lumière s’atténue.

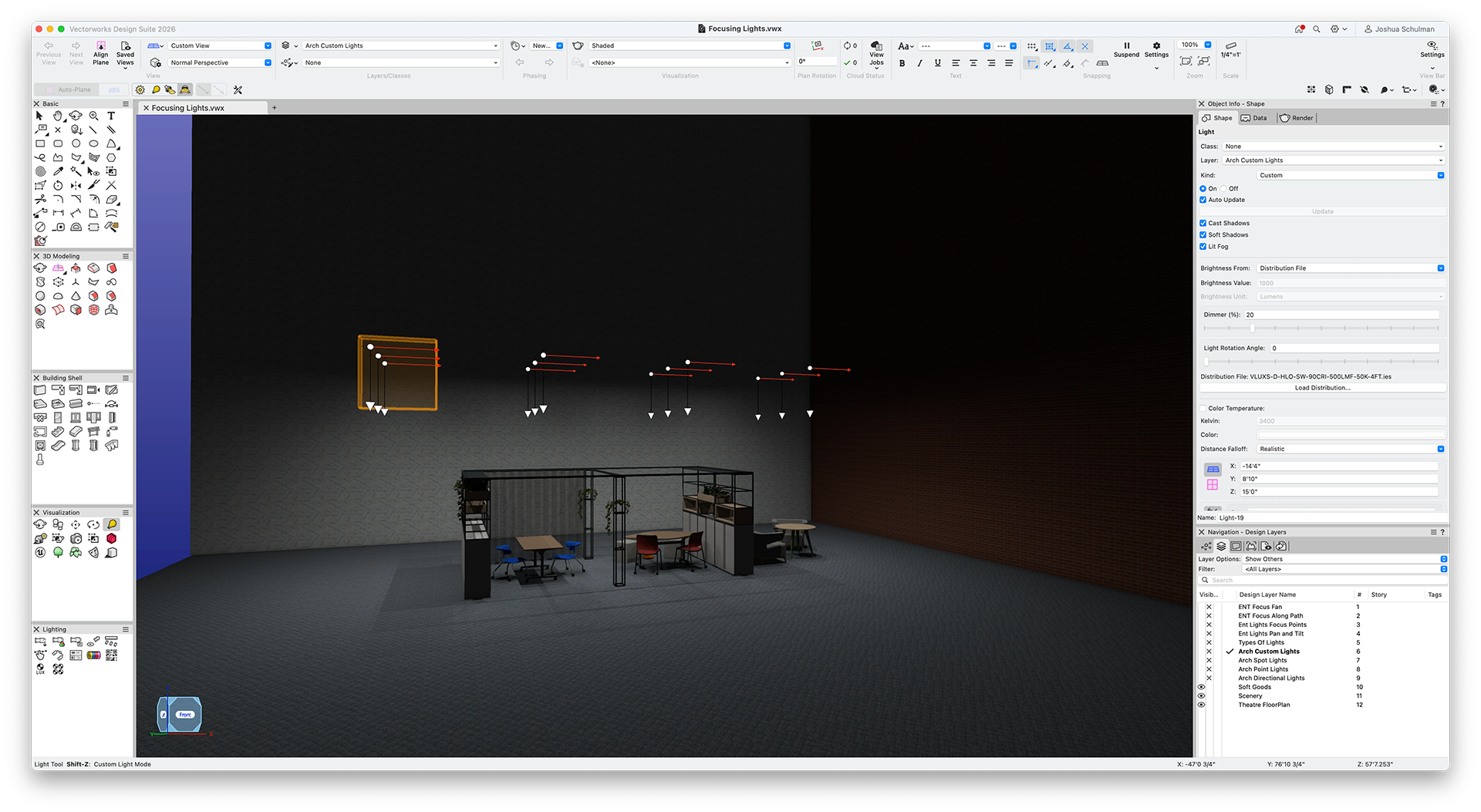

Sources lumineuses sur mesure

Ils ressemblent beaucoup à des projecteurs, mais ils sont pilotés par des fichiers IES fournis par des fabricants d'éclairage tiers. Ces fichiers fournissent des données d'éclairage réelles, telles que l'intensité et les profils de distribution.

Outil Héliodon

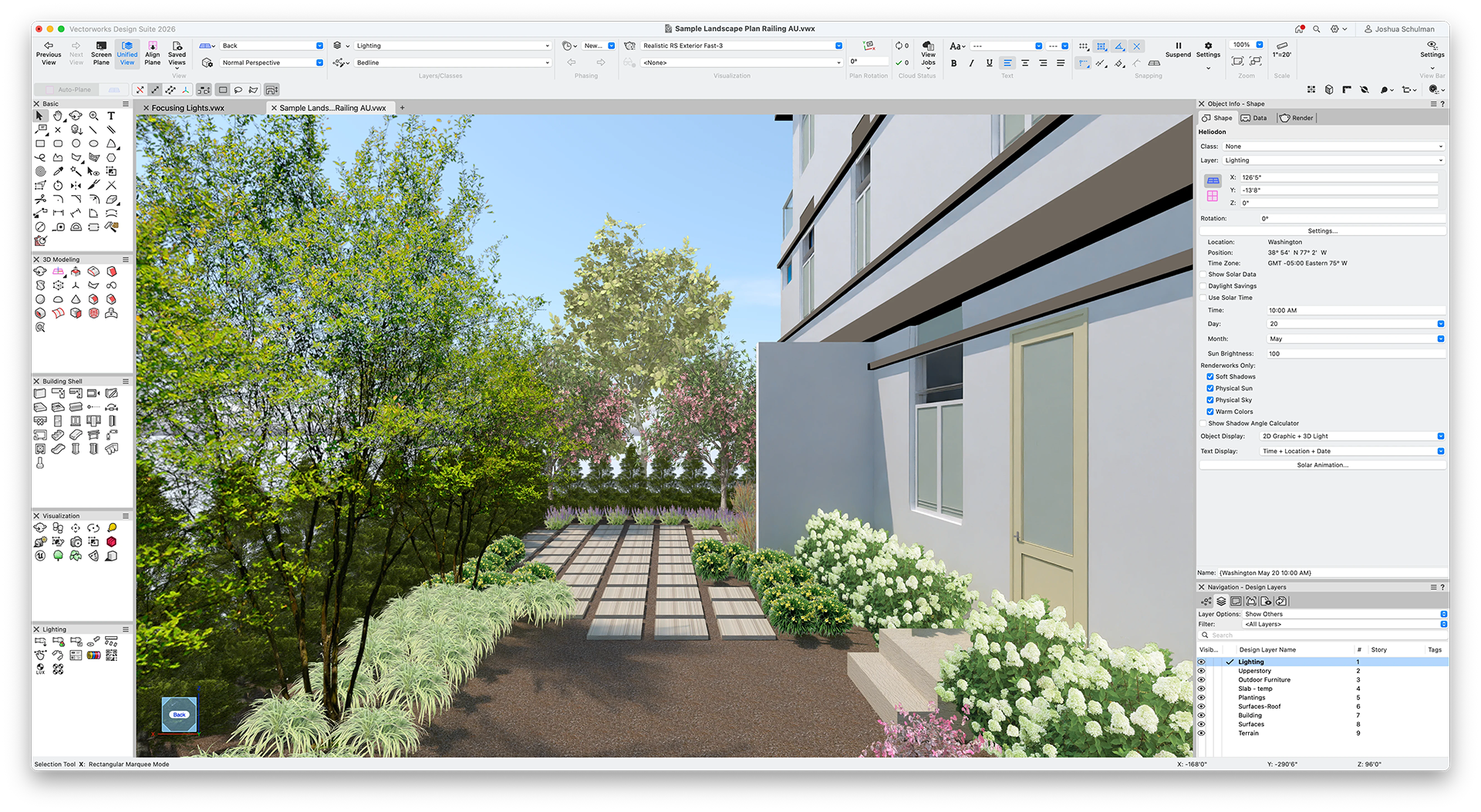

L'héliodon est une source lumineuse directionnelle basée sur des coordonnées réelles : il est idéal pour mener des études d’ensoleillement, calculer les angles d'ombre et créer des animations solaires.

Au lieu de diriger un faisceau, placez l'héliodon dans votre scène, faites pivoter sa boussole pour qu'elle soit orientée vers le nord géographique, puis saisissez votre emplacement ainsi que la date et l'heure que vous souhaitez simuler.

 À partir de là, l’héliodon reproduit la position réelle du soleil à ce moment-là, vous offrant ainsi une estimation précise des ombres et de l’exposition à la lumière pour votre projet.

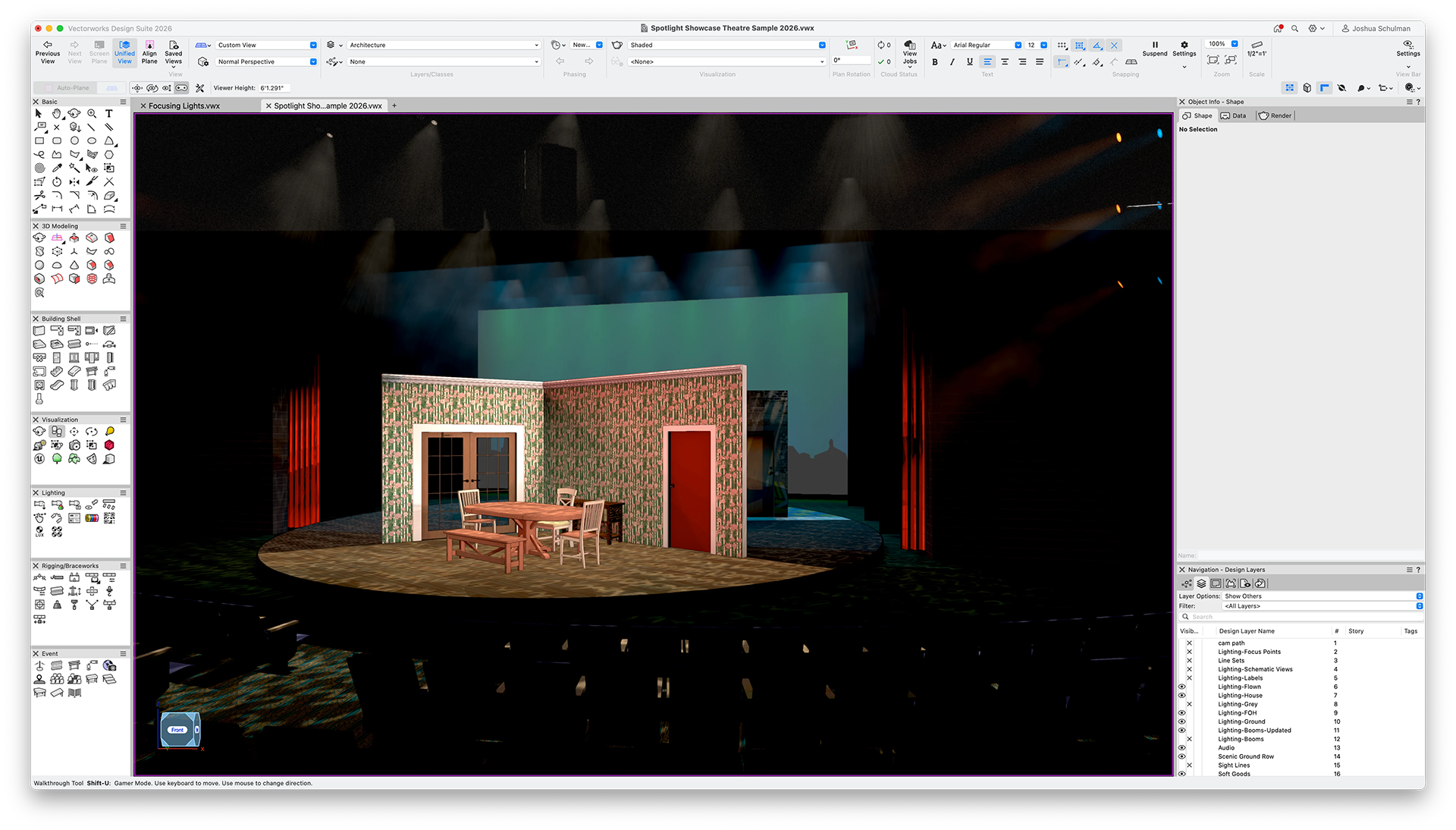

Projecteurs Spotlight

Enfin, Vectorworks Spotlight propose des fonctionnalités spécifiques au secteur du divertissement qui peuvent faciliter vos flux de travail de conception de salles de spectacle, de scènes et d’événements d’entreprise.

Ajoutez des lumières à une conception scénique ou à un plan de feux à l’aide de l’outil « Projecteur » dans la palette « Éclairage ».

Il existe plusieurs façons d’orienter ces lumières. Les champs « Pan » et « Tilt » fonctionnent de la même manière que pour les autres types de source lumineuse. Vous pouvez donc orienter un projecteur même lorsqu’il n’est pas allumé, à condition que l’affichage de son faisceau soit actif.

Les points focus vous offrent une autre possibilité : ils font office de cible pour la lumière, et vous pouvez définir leur hauteur et effectuer la majeure partie de votre travail à partir d’une vue en plan 2D.

Lorsque vous travaillez avec de nombreux projecteurs à la fois, les outils de regroupement vous permettent de gagner du temps. Vous pouvez orienter les projecteurs le long d'un chemin, en les répartissant uniformément sur une ligne existante ou nouvelle, ou utiliser une commande pour orienter plusieurs projecteurs ensemble, avec des options permettant de les disposer en éventail, de les centrer ou de les diriger tous vers le même point.
