Un aperçu des plans de démolition en architecture

Qu’est-ce qu’un plan de démolition ?

Un plan de démolition est un type de dessin qui indique quelles parties d'un bâtiment ou d'un site existant seront supprimées ou conservées. Ces plans sont généralement réalisés dans le cadre d'un projet de rénovation, d'extension ou de réaffectation.

La plupart des plans de démolition s'appuient sur un plan d'étage représentant l'état actuel des lieux. À partir de là, les éléments à supprimer sont clairement indiqués, souvent à l'aide de lignes pointillées, d'ombrage ou d'un code couleur. Ce qui reste est représenté dans une teinte neutre. Ce qui doit disparaître est clairement identifiable.

Qui crée les plans de démolition ?

Les responsabilités varient en fonction de l'ampleur des travaux de démolition. Pour les petits projets résidentiels, l'architecte peut être chargé d'élaborer un plan de démolition incluant les éléments techniques. Pour les projets de plus grande envergure, les architectes peuvent être chargés d'élaborer un plan de démolition des éléments architecturaux, tandis qu'un ingénieur serait responsable des éléments techniques, et ainsi de suite. Mais c'est généralement l'architecte qui coordonne les informations et veille à leur cohérence avec l'intention de conception globale.

Comme les plans de démolition ont une incidence sur la sécurité, le déroulement des travaux et les coûts, ils jouent également un rôle dans l'obtention des permis et la responsabilité civile. Une documentation claire contribue à protéger toutes les parties concernées.

Démolition partielle vs démolition totale

Dans le secteur de l'architecture, de l'ingénierie et de la construction (AEC), où l'accent est mis sur le développement durable, la réutilisation adaptative et la rénovation des bâtiments existants ont désormais pris le pas sur la construction d'installations entièrement neuves. La réutilisation ou la rénovation d'une structure existante a souvent un impact environnemental moindre que la démolition totale et la reconstruction à partir de zéro.

Dans les projets de rénovation, les murs, les plafonds, les finitions et les installations obsolètes sont démolis de manière sélective, tandis que la structure principale reste intacte. Cette approche permet de réaliser des économies, de raccourcir les délais et de réduire les déchets.

Pourquoi les plans de démolition sont importants

Une bonne planification de la démolition permet de mener des travaux maîtrisés et réfléchis, qui posent les bases de toutes les étapes suivantes.

Un bon plan de démolition permet :

• d'éviter d'endommager accidentellement les éléments structurels ou porteurs
• d'identifier les risques pour la sécurité avant le début des travaux
• de coordonner les corps de métier et le déroulement des travaux
• de faciliter les estimations de coûts précises
• de respecter les exigences en matière de permis et de documentation

Sans plans de démolition clairs, les entrepreneurs sont contraints de se baser sur des hypothèses une fois sur le chantier. C'est là que les erreurs, les retards et les litiges ont tendance à apparaître.

Durabilité et planification des démolitions

Pendant les travaux de construction, le démontage des éléments existants du bâtiment joue un rôle important dans la réalisation des objectifs de développement durable.

Une planification en amont permet de récupérer et de réutiliser les matériaux plutôt que de les envoyer à la décharge. Pensez aux parquets en bois ancien, aux briques, aux portes ou aux éléments de finition qui ont encore de la valeur. Identifier ces éléments dès le début vous permet de planifier leur démontage minutieux et leur stockage sur site ou hors site.

Certaines entreprises utilisent également des plans de démolition pour étayer l'analyse du cycle de vie. Le suivi de ce qui est démonté, réutilisé, recyclé ou éliminé vous permet de mesurer plus précisément l'impact environnemental.

Minimiser les pertes et gérer les matériaux dangereux

Une gestion responsable des déchets contribue à un résultat plus durable.

L'élaboration de plans de démolition détaillés vous permet d'identifier les matériaux dangereux tels que l'amiante ou la peinture au plomb. Cela vous permet de planifier à l'avance leur élimination en toute sécurité.

Les fonctionnalités de conception et de BIM de Vectorworks Architect vous permettent d'ajouter des balises de données et d'autres annotations qui indiquent clairement comment retirer et éliminer les matériaux, ainsi que ceux à récupérer et à réutiliser, directement dans les dessins 2D ou les modèles 3D. Cela rend les informations visibles et accessibles à tous les participants au projet et réduit considérablement les approximations.

Le suivi des flux de déchets et de l'utilisation des équipements peut également étayer les indicateurs officiels de durabilité, y compris la documentation requise pour des certifications telles que LEED.

Plans de démolition et planification de terrain

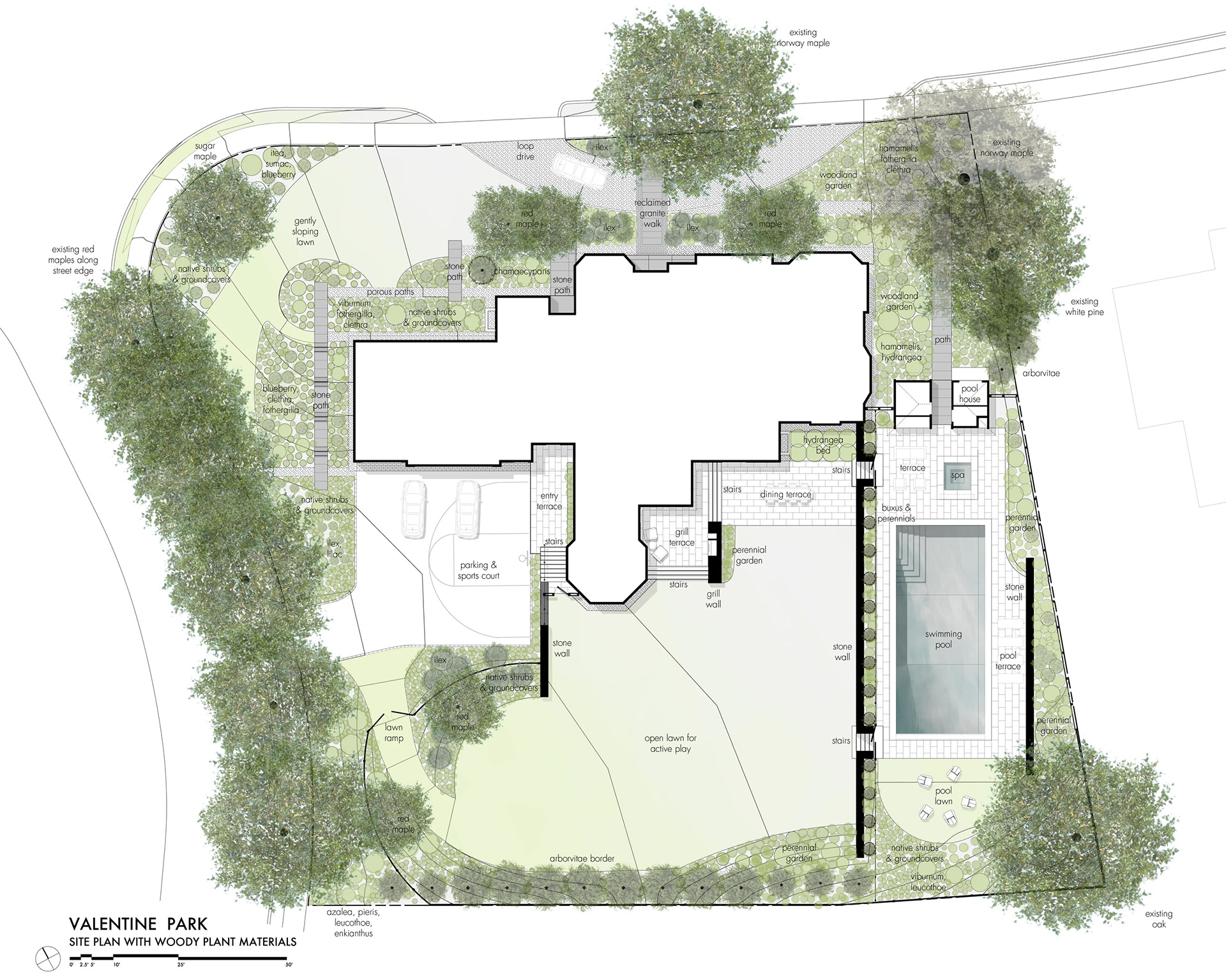

Les bâtiments n'existent pas en vase clos. Souvent, les plans de démolition doivent tenir compte du terrain sur lequel le bâtiment est construit. Disposer d'un plan de site vous fournit la base nécessaire pour planifier correctement les impacts de votre projet de démolition sur le site environnant.

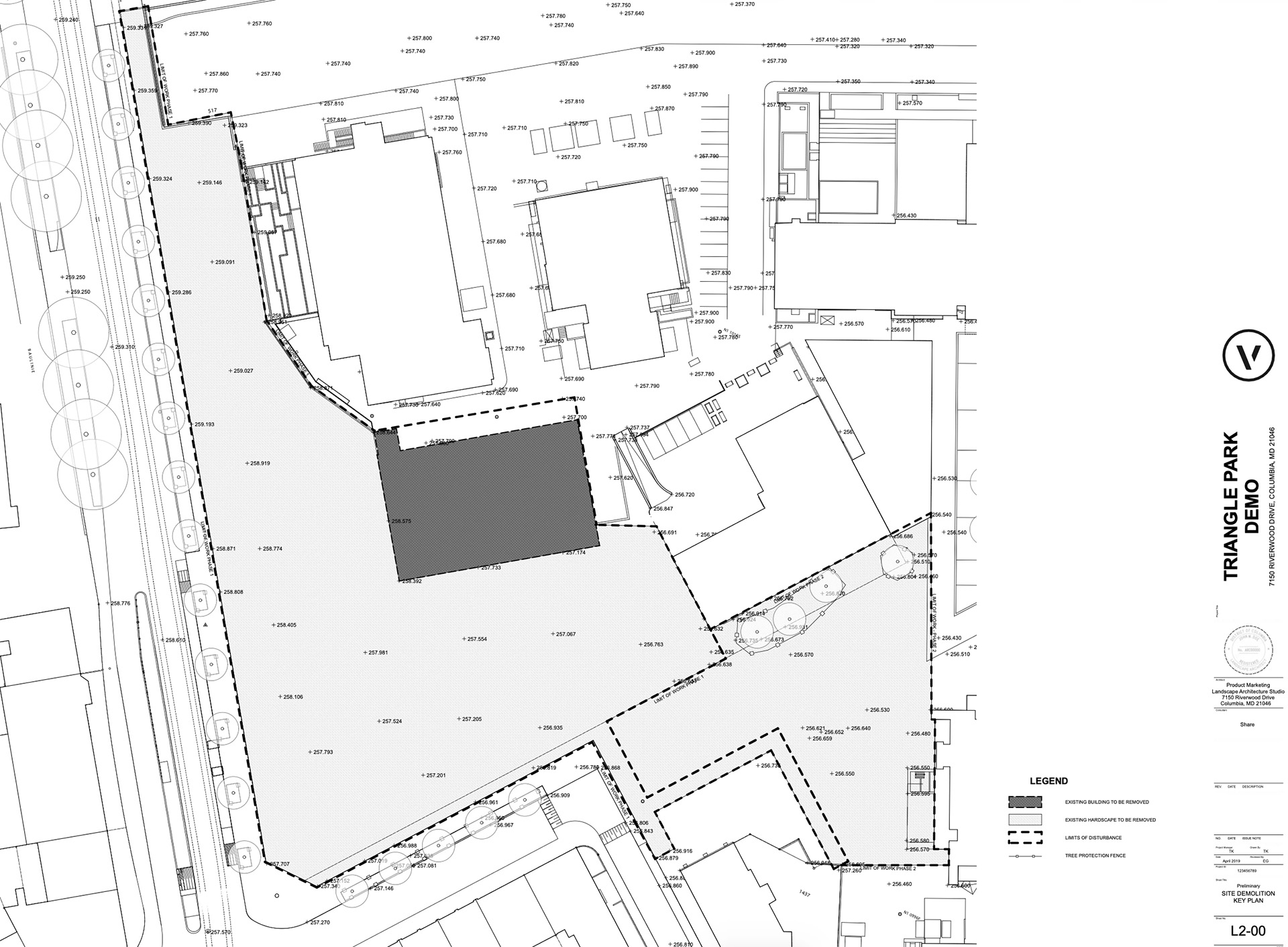

Les plans de démolition d'un site comprennent souvent :

• Les réseaux existants et les emplacements des vannes d'arrêt
• Les clôtures de chantier et les points d'accès
• Les limites de perturbation pour protéger les arbres ou les propriétés adjacentes
• Les zones de stockage temporaire pour les matériaux réutilisables
• Le nivellement et la préparation du terrain liés à la démolition

Ces considérations relatives au terrain sont essentielles pour la sécurité, la conformité et la coordination, en particulier sur les terrains exigus ou urbains.

Comment sont créés les plans de démolition

Le processus commence généralement par un relevé détaillé de l'état actuel des lieux. Les architectes répertorient ce qui existe, notent les divergences et vérifient les systèmes structurels.

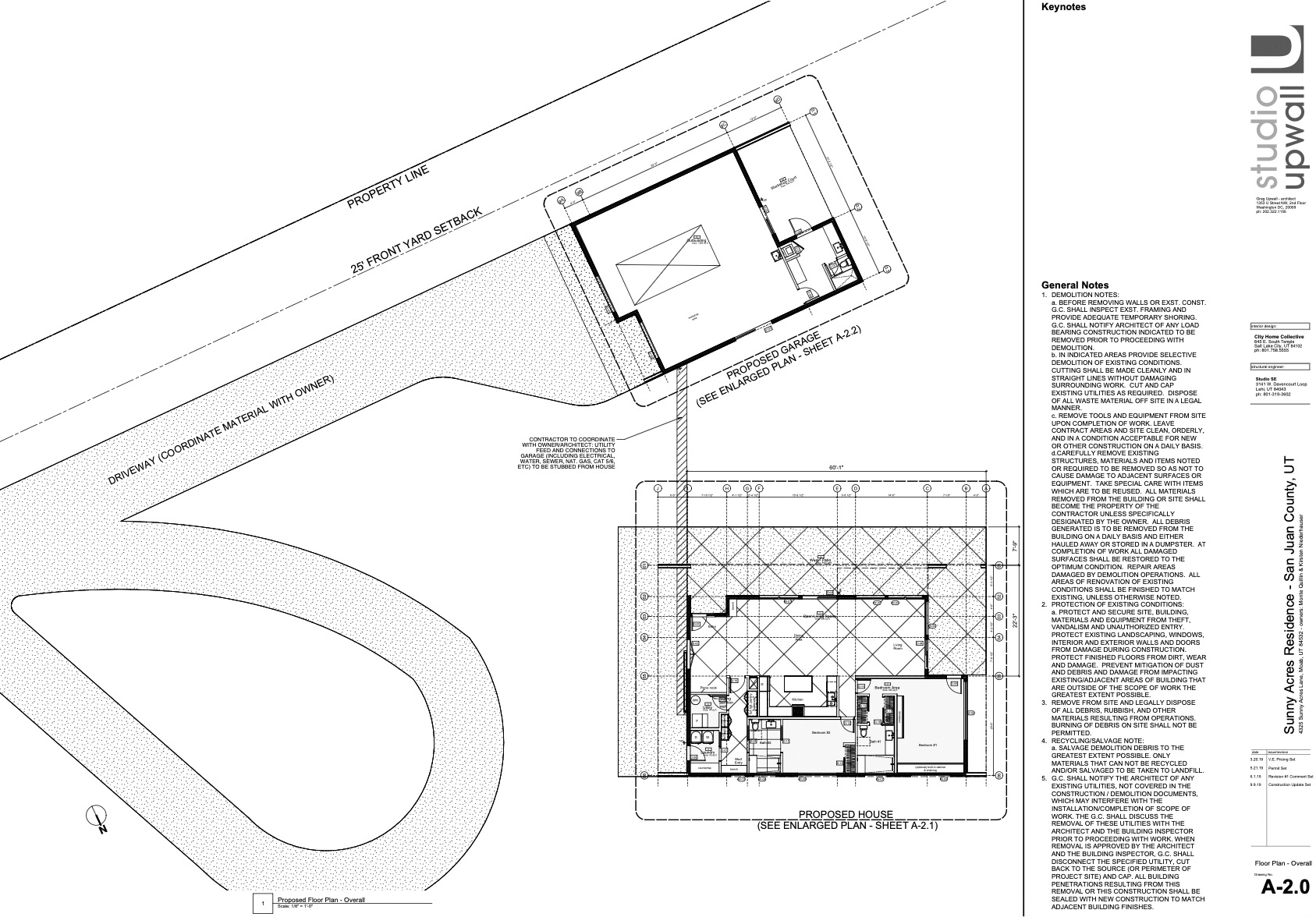

À partir de là, les plans de démolition sont élaborés en indiquant ce qui doit être retiré et en ajoutant des notes concernant l'ordre des opérations, la protection et les précautions particulières à prendre. Dans les projets de rénovation, les plans de démolition sont souvent étroitement coordonnés avec les plans d'étage proposés, ce qui facilite le suivi des modifications.

Certains concepteurs intègrent les informations de démolition directement dans leur modèle global, plutôt que de les traiter comme un ensemble de plans distinct.

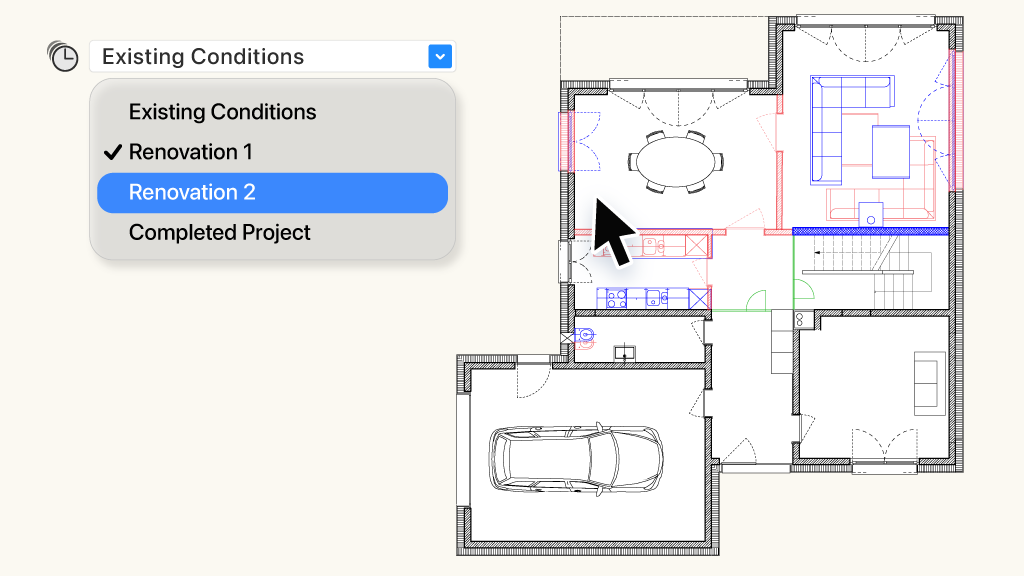

Des fonctionnalités telles que le phasage dans Vectorworks rendent cette approche plus pratique et plus facile à maintenir au fil du temps. Grâce au flux de travail des phases, vous êtes en mesure de créer une documentation claire pour obtenir un résultat de projet de meilleure qualité et plus durable.

Découvrez ici comment fonctionne le système de phasage dans Vectorworks Architecture.
