Le BIM est essentiel dans un projet d'envergure tel que le BERN 131

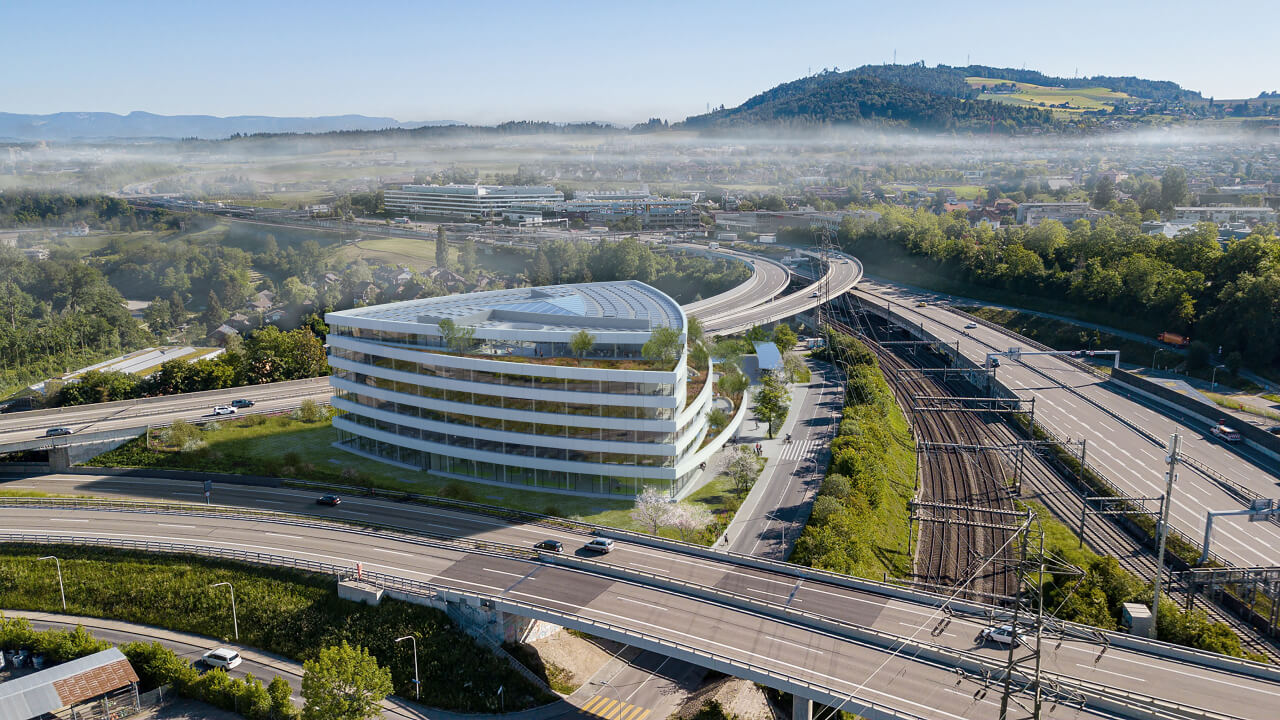

Le BERN 131, développé par Losinger Marazzi AG, est implanté au cœur d'un nœud autoroutier et à proximité des voies ferrées. Ce bâtiment procure quotidiennement à des milliers de passants une vision de durabilité et d'esthétisme. Atelier 5 Architects and Planners, un cabinet d'architecture suisse, a utilisé Vectorworks pour concevoir l'intégralité de ce bâtiment, propriété de Swiss Prime Site. Découvrez dans cet article de blog tout ce qui a guidé leurs choix en matière de conception.

Atelier 5 s'appuie sur Vectorworks pour la conception, l'analyse et la planification

La mise en œuvre d'un projet de grande envergure tel que le BERN 131 nécessite d'excellents outils de planification et de collaboration. Atelier 5 s'est basé sur Vectorworks Architecture et le BIM pour réaliser ce projet. “Travailler avec le BIM permet de réagir très rapidement aux ajustements, corrections et révisions à effectuer au cours du processus de planification”, explique Lünstedt.

“Grâce aux outils intelligents de Vectorworks, les processus de travail sont accélérés, condensés et simplifiés.” Florian Lünstedt, partenaire d'Atelier 5

Le BIM : essentiel pour les projets de construction de grande envergure

L'utilisation du BIM constituait une exigence du client. Travailler suivant un processus BIM a mis l'accent sur la communication, la coordination et l'automatisation, ce qui a grandement facilité la réalisation du projet BERN 131.

“La forme et la structure du bâtiment sont très complexes, c'est la raison pour laquelle le modèle 3D a déjà été utilisé dans de nombreuses situations à des fins de clarification et d'illustration”. Anna Trifari, responsable BIM pour le projet BERN 131

Un modèle a été défini comme constituant le fondement exact de l'ensemble du projet. À partir de ce modèle, le cabinet d'architecture a créé des sections et des vues, ainsi que différentes visualisations à communiquer aux parties concernées. Le promoteur Losinger Marazzi a lui aussi utilisé ce modèle pour déterminer les quantités de matériaux, procéder aux calculs des coûts, réaliser la coordination 3D et lancer les appels d'offres.

“Travailler avec le BIM était fondamental pour ce projet, dans la mesure où de nombreux consultants et entrepreneurs étaient impliqués. L'échange interdisciplinaire a donc joué un rôle majeur”. Anna Trifari, responsable BIM pour le projet BERN 131

Atelier 5 a utilisé l'IFC pour collaborer avec les autres partenaires. Ils ont exporté un modèle IFC à l'aide de Vectorworks et ont également été en mesure d'importer les modèles IFC des autres parties impliquées. Ils ont en outre utilisé le format de fichier de collaboration BIM (BCF) pour la gestion des problèmes. “L'importation directe de fichiers BCF dans Vectorworks et l'ajustement ultérieur des conflits se sont avérés à la fois très utiles et conviviaux”, explique M. Trifari.

“Le travail en 3D avec Vectorworks se révèle particulièrement efficace, et nous utilisons les outils intelligents pour pratiquement la totalité des nouveaux projets”, a déclaré M. Trifari. “La possibilité de visualiser le projet en 3D permet de mieux comprendre les situations complexes plus rapidement. Nous gagnons du temps en utilisant les outils spécifiques du logiciel et en créant automatiquement des sections et des vues.”

Opter pour des solutions durables telles que la construction en bois et un plan CVC bien pensé

Le secteur de la construction est bien conscient des limites de la construction en bois. Celles-ci incluent les risques d'incendie ainsi qu'une capacité de charge plus faible que le béton ou l'acier. C'est la raison pour laquelle, par le passé, les bâtiments en bois se limitaient la plupart du temps à quelques étages.

Atelier 5 estime cependant que la construction en bois présente d'énormes avantages. Le bois affiche certes une capacité portante plus faible, mais c'est précisément parce qu'il est nettement plus léger que l'acier ou le béton qu'il permet d'accélérer le processus de construction.

Il permet également de réduire l'utilisation de machines lourdes a également pu être réduite sur le chantier grâce à la préfabrication des éléments de construction sur place. En choisissant la construction en bois, nous pouvons réduire le carbone incorporé, c'est-à-dire les émissions de carbone qui sont associées à la production des matériaux et au processus de construction. En fait, le carbone incorporé dans les projets de construction représente environ 13 % du total des émissions de carbone dans le monde.

En outre, le bois est un matériau durable. S'il fait l'objet d'un entretien adéquat, une construction en bois peut perdurer pendant des centaines d'années. Et grâce aux innovations dans le domaine de la construction en bois, telles que le bois lamellé croisé (CLT), le bois lamellé collé (glulam) et le bois lamellé cloué (NLT), les professionnels de la construction sont désormais capables de construire des bâtiments en bois nettement plus grands et plus durables que jamais.

Une autre solution durable pour le projet BERN 131 est le concept de chauffage, de ventilation et de climatisation (CVC) soigneusement planifié. Florian Lünstedt, partenaire d'Atelier 5, le décrit de la façon suivante :

“L'objectif consistait à utiliser le moins d'énergie possible pour la ventilation, le chauffage et la climatisation. L'atrium au centre du bâtiment fait office de plénum d'extraction. Ceci nécessite moins d'énergie pour transporter l'air. Nous exploitons l'ensemble de la masse du bâtiment pour stocker la chaleur et le froid. L'enveloppe est bien isolée, assurant une faible déperdition d'énergie en hiver. Une commande intelligente des stores garantit des gains d'énergie solaire en hiver et évite une consommation d'énergie élevée en été. Nous avons ensuite recouvert de panneaux solaires le toit, là où c'était possible, ainsi que les parapets de la façade”.

8 faits sur le bâtiment BERN 131 par Atelier 5 Architects and Planners

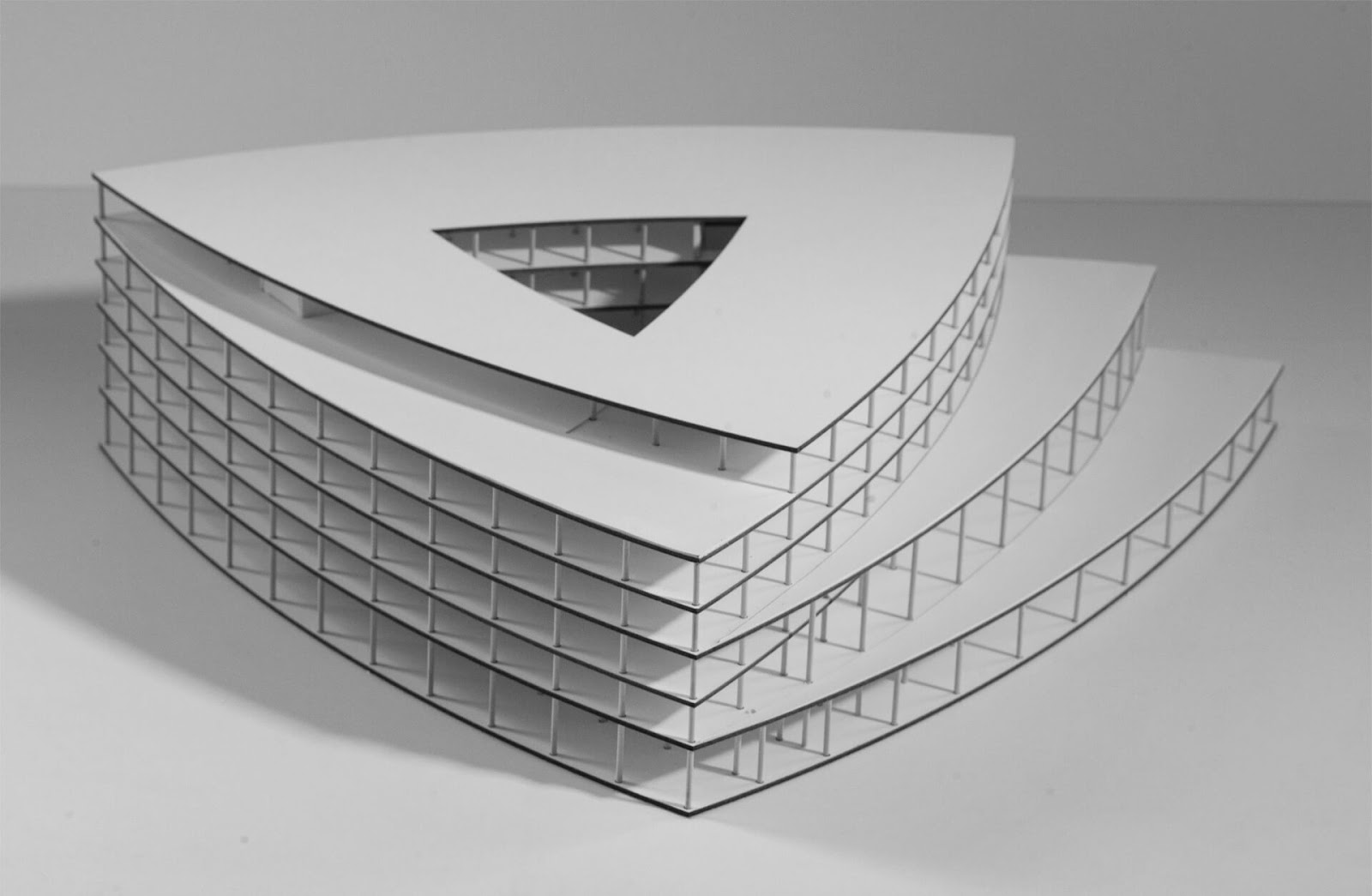

1. Le bâtiment se présente sous la forme d'un triangle incurvé. Les champs de sol forment un toit-terrasse qui est partiellement couvert et qui invite les visiteurs à profiter de la vue magnifique sur la ville de Berne et, au-delà, sur les Alpes.
2. Le bâtiment a été entièrement conçu et élaboré dans Vectorworks Architecture, avec une coordination de modèle à l'aide du BIM.
3. L'atrium central permet de faire circuler l'air verticalement de manière à réduire les besoins énergétiques.
4. Le toit et les parapets sont recouverts de panneaux photovoltaïques en vue de collecter de l'énergie solaire.
5. Le bâtiment est construit en bois pour ses avantages durables et son aspect intérieur chaleureux.
6. Le BERN 131 présente une surface hors sol d'environ 19 500 m².
7. La construction a débuté en novembre 2022 et le bâtiment pourra être occupé en 2025.
8. Le BERN 131 a pour objectif de produire plus d'énergie qu'il n'en consomme grâce à diverses techniques de construction abordées dans le présent article.
