Guide Vectorworks pour les élévations
Que sont les élévations ?
Une élévation est une représentation en deux dimensions d'un côté d'un bâtiment. Contrairement à un plan (qui offre une vue à vol d'oiseau), une élévation montre l'aspect extérieur du bâtiment, avec des détails sur les hauteurs, les proportions, les fenêtres, les portes, les finitions des murs et l'intégration du bâtiment dans son environnement. Vous traduisez ainsi la vision tridimensionnelle en une représentation visuelle compréhensible par tous.
Il existe trois types d’élévation :
Les façades extérieures

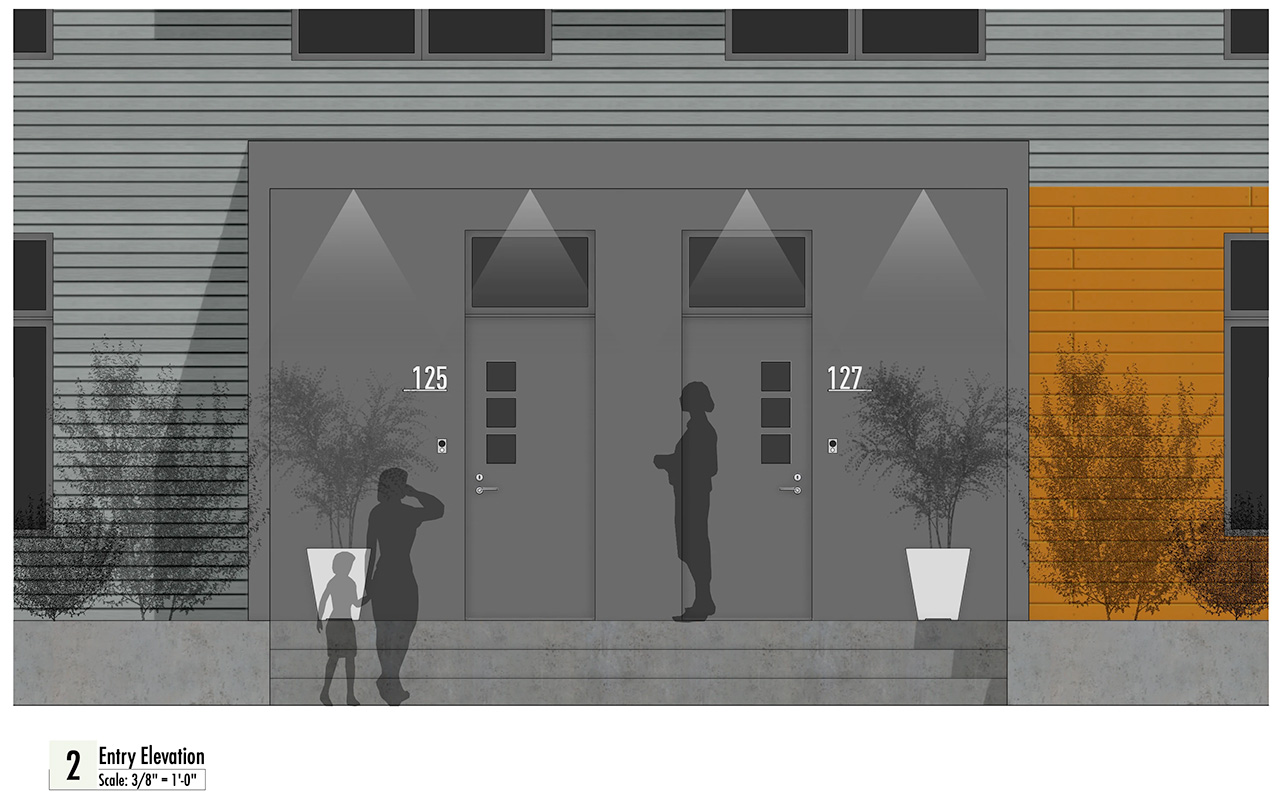

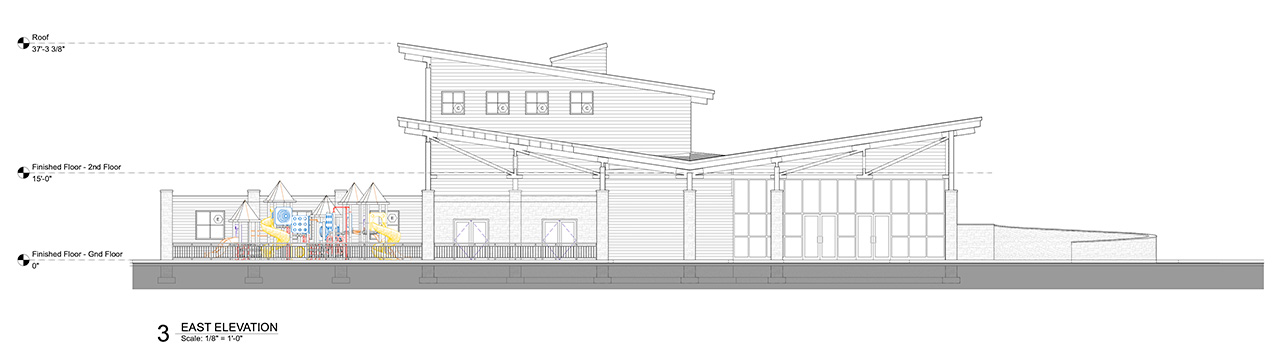

Ces vues montrent l'extérieur d'un bâtiment avec ses caractéristiques telles que les façades, les matériaux, l'emplacement des fenêtres et les types de portes.
Les dessins d'intérieur
Ces dessins se concentrent sur les murs intérieurs individuels et attirent l'attention sur les endroits où des appareils, des armoires/meubles, des luminaires ou des finitions seront installés. Ce sont des dessins essentiels qui sont également utilisés par les architectes et les concepteurs d'intérieur.
Les vues détaillées
Ces dessins sont utilisés pour mettre en évidence des éléments spécifiques, tels que les entrées ou les balcons, lorsque vous avez besoin de plus de détails.
À quoi faut-il faire attention dans les élévations ?
Lorsque vous réalisez des plans en élévation, indiquez toujours l'échelle et les dimensions exactes afin que le projet reste clair et facile à interpréter. Veillez également à indiquer les finitions et les matériaux des murs, si possible avec des couleurs ou des motifs, afin de transmettre visuellement vos intentions.
En outre, vous devez indiquer les emplacements, les dimensions et les types spécifiques des fenêtres et des portes. Ceux-ci sont importants pour comprendre à la fois la fonction et l'apparence. Vous devez également illustrer les détails des toitures, les surplombs et autres caractéristiques architecturales afin de donner une image complète du style et de la composition du bâtiment.
Les élévations ont différents objectifs selon la phase de conception. Dans les phases de conception conceptuelle et schématique, il est utile d'y inclure l'environnement, comme les bâtiments voisins ou les éléments paysagers, afin de montrer comment la structure proposée s'intègre dans son environnement.
Plus tard dans le développement et la documentation de construction, l'accent est mis sur la constructibilité, ce qui nécessite des annotations plus détaillées, des spécifications précises des matériaux et des dimensions. À chaque étape, l'ajout de notes et de balises directement sur le dessin permet de clarifier les choix de conception pour les décisionnaires, les collaborateurs et les entrepreneurs.
Les avantages des élévations
Les élévations offrent de nombreux avantages supplémentaires pour transmettre votre vision :
- Visualisation :
Elles montrent précisément aux collaborateurs et aux clients à quoi ressemble un projet depuis un certain point de vue et comment il s'intègre dans son environnement immédiat, comme les bâtiments voisins, le paysage urbain ou l'architecture paysagère. - Représentation des matériaux et des couleurs :
Contrairement aux plans, les élévations reflètent les couleurs, les textures et les matériaux de finition des murs extérieurs et intérieurs, ce qui vous permet de mieux planifier le langage visuel et l'impact de votre projet. - Expérience utilisateur :
Les élévations offrent un aperçu de ce que ressentira une personne lorsqu'elle s'approchera du bâtiment ou s'y déplacera, ce qui est essentiel pour la conception. - Estimation des coûts et construction :
Ces dessins fournissent suffisamment de détails pour estimer le coût des finitions ou des surfaces et aident les entrepreneurs à comprendre les dimensions verticales telles que les hauteurs et les lignes de toiture. - Documents réglementaires et de construction :
Les plans en élévation sont souvent requis pour les demandes de permis de construire et pour garantir que le bâtiment est conforme aux réglementations et directives en vigueur.
Comment créer des élévations dans Vectorworks Architecture ?
Vectorworks Architecture facilite le processus en convertissant votre modèle 3D en quelques étapes seulement en des vues détaillées, éliminant ainsi tout travail manuel répétitif. Ces outils Vectorworks vous permettent de créer des élévations claires et professionnelles :
Viewports

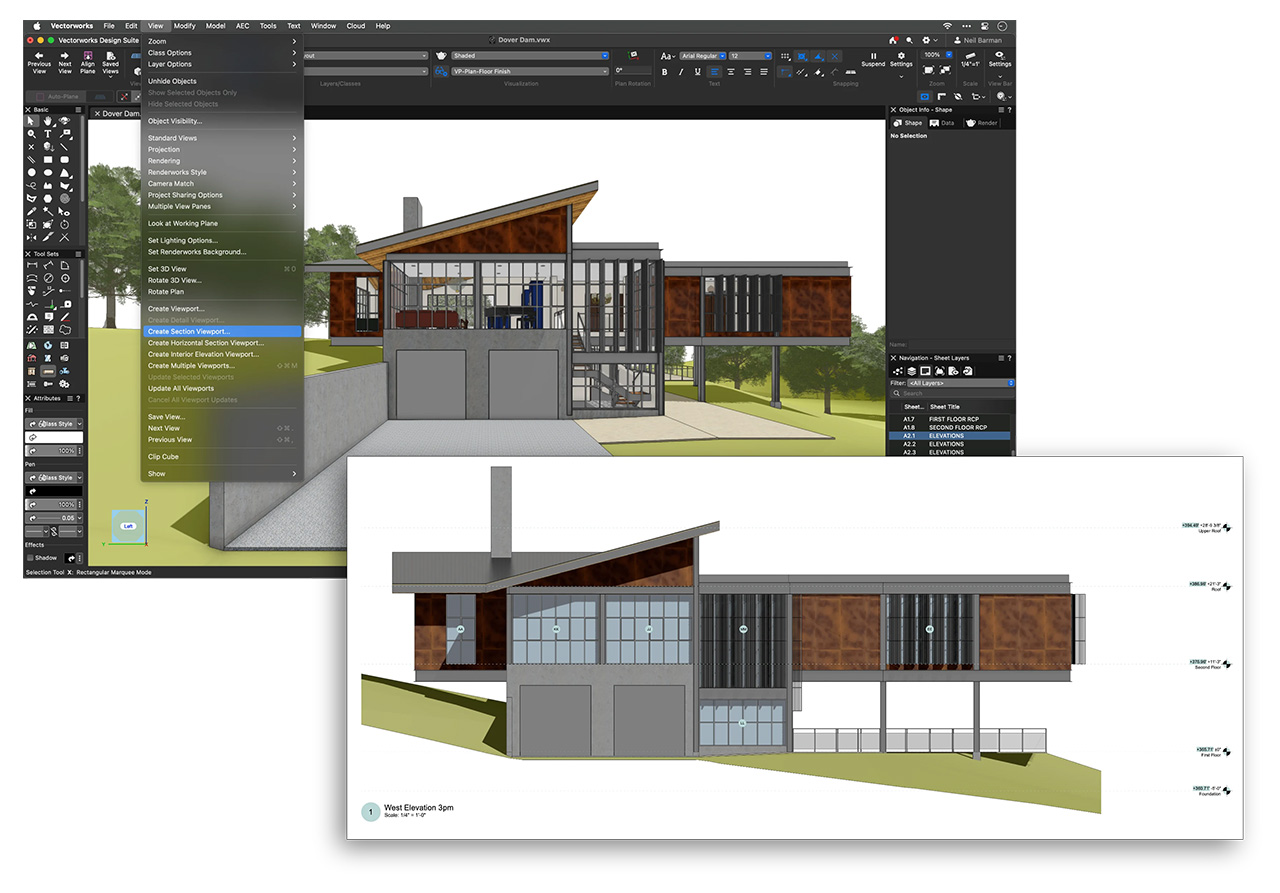

Dans Vectorworks, vous pouvez rapidement créer des élévations en générant des viewports à partir du modèle. Allez dans le menu « Vue » et sélectionnez « Créer un viewport » pour choisir des vues d’élévation (avant, arrière, gauche ou droite) qui sont idéales pour les vues extérieures ou les vues simples. Pour des dessins plus détaillés, vous pouvez utiliser la commande « Créer un viewport de coupe », qui convient aux vues extérieures, aux coupes ou aux vues intérieures partielles.
Pour les façades intérieures complètes, essayez la commande « Créer des vues multiples ». Elle automatise la génération de quatre façades (nord, est, sud et ouest) en fonction de la géométrie de la pièce. Les commandes « Créer un viewport de coupe » et « Créer des viewports d'élévation intérieure » sont toutes deux fournies avec des repères intelligents qui facilitent l'automatisation de la coordination des dessins et offrent un meilleur contrôle des caractéristiques graphiques. Ce contrôle supplémentaire est essentiel pour créer une documentation claire et professionnelle.
Lignes cachées et modes de rendu
Les vues peuvent être rendues à l’aide de lignes visibles uniquement, de surfaces rendues ou même de présentations colorées et texturées, selon vos besoins.
Annotations et étiquettes de données
Ajoutez des repères de niveau, des notes et des notations de matériaux directement dans les annotations du viewport. L’outil « Étiquette de données » vous permet d'étiqueter rapidement les fenêtres, les portes et les finitions. Les étiquettes sont automatiquement mises à jour lorsque vous modifiez des objets dans le modèle.
Flux de travail hybride
Combinez des vues orthogonales de la géométrie 3D avec des améliorations graphiques 2D pour une flexibilité maximale. Il est parfois plus efficace d'ajouter des lignes 2D aux vues d'objets 3D. Cela améliore les dessins sur les calques sans affecter le modèle principal.
Publication par lot

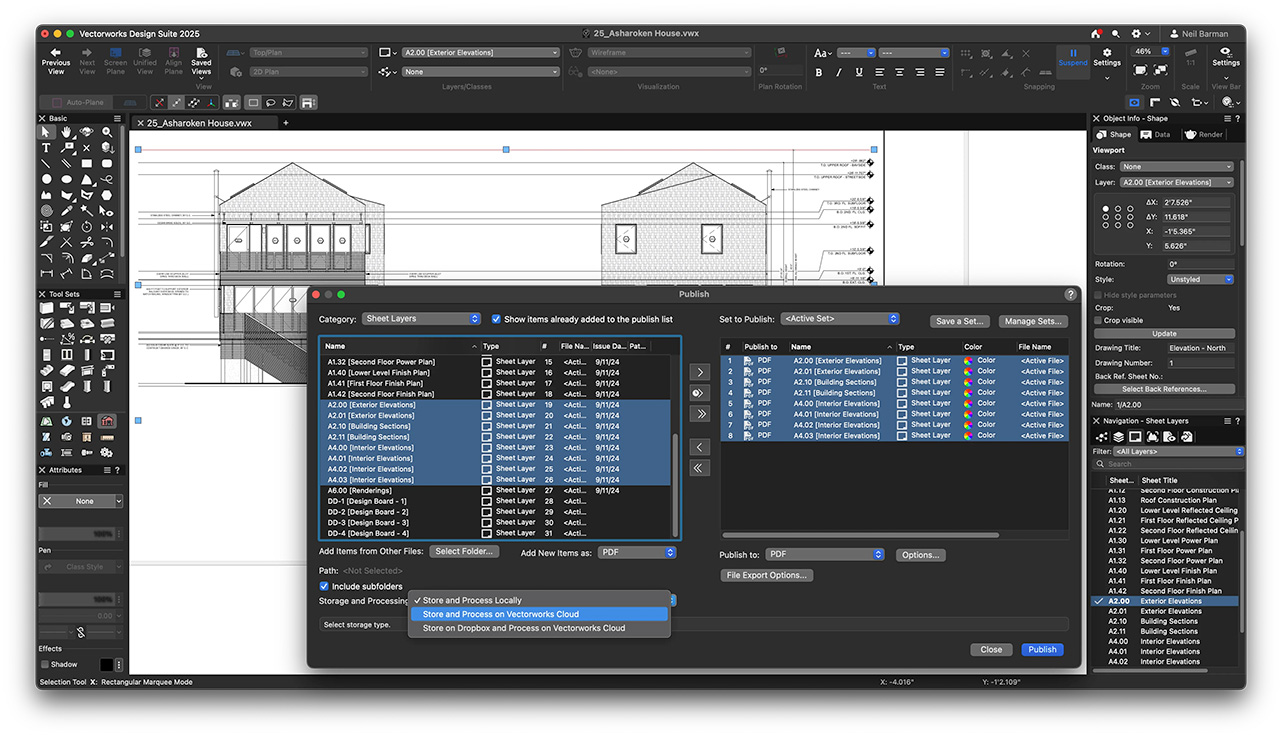

Sélectionnez et exportez plusieurs planches de présentation ou vues à la fois sous forme de fichiers PDF, de dessins CAO ou d'images, et collaborez avec votre équipe via Vectorworks Cloud Services.
Les élévations vous permettent de contrôler la manière dont la structure est interprétée, affinée et construite. Que vous soyez débutant ou que vous cherchiez à documenter rapidement votre conception dans Vectorworks, ces outils et flux de travail vous permettront de créer des images détaillées et convaincantes pour chaque projet.
