Wat zijn Displacement Maps in D5 Render 3.0 en hoe gebruik je ze?

Displacement maps zijn dus bijzonder waardevol voor architecten en ontwerpers die fotorealistische renders willen maken van buitenruimtes, gevels, interieurs of landschappen. Het is dan ook een belangrijke troef van de laatste nieuwe update D5 Render 3.0.

Wat is een displacement map?

Een displacement map is een speciale afbeelding die hoogte- of dieptegegevens bevat. Het vertelt de rendertool waar het oppervlak van een model uitgerekt, ingedrukt of vervormd moet worden.

Displacement maps zijn een krachtig hulpmiddel in 3D-rendering om oppervlakken meer diepte, detail en realisme te geven. In tegenstelling tot bump of normal maps, die alleen lichte variatie suggereren, veranderen displacement maps de daadwerkelijke geometrie van een oppervlak op basis van hoogtegegevens. Dat betekent dat objecten er realistischer uitzien dankzij echte reliëfverschillen in stenen, baksteen, rotsen of ander terrein.

Waarvoor dienen displacement maps?

Displacement maps zijn onmisbaar voor renders met hoge detail- en realiteitsniveaus. Ze helpen om oppervlakken te laten reageren op licht zoals in de echte wereld. Daardoor worden renders minder plat en krijgen ze echte diepgang. Voor architectuur- en landschapsontwerp betekent dat:

• Nauwkeuriger materiaal, vooral voor ruwe oppervlakken zoals baksteen, beton of terrein
• Betere licht- en schaduwwerking
• Geen vervormde reflecties bij complexe structuren
• Fotorealistische close-ups van architecturale details

Dat is vooral belangrijk bij fotorealistische renders voor presentaties, marketingvisuals of beoordelingen.

Wat is het verschil tussen displacement maps, normal maps en bump maps?

Bump maps

In 3D-rendering worden verschillende soorten texture maps gebruikt, maar ze werken elk op een andere manier. Bump maps zijn de eenvoudigste vorm. Ze veranderen de geometrie van een model niet, maar simuleren kleine oneffenheden door enkel het licht te beïnvloeden. Hierdoor zijn bump maps geschikt voor subtiele oppervlaktestructuur, maar ze missen diepgang en overtuigend schaduwgedrag.

Normal maps

Normal maps gaan een stap verder. Ook zij wijzigen de geometrie niet, maar ze sturen de lichtinteractie per pixel aan via RGB-informatie. Zo ontstaat meer detail en een realistischer lichtspel dan bij bump maps, zonder extra geometrie toe te voegen. Normal maps worden vaak gebruikt in realtime rendering omdat ze een goede balans bieden tussen detailniveau en prestaties.

Displacement maps

Displacement maps passen de daadwerkelijke geometrie van het model aan. Dat zorgt dus voor realistische schaduwen, correcte reflecties en overtuigend dieptegevoel, vooral bij close-ups. Displacement maps zijn daarom ideaal voor architecturale visualisatie, zoals baksteen, natuursteen, terrein en andere ruwe materialen.

Hoe werken displacement maps technisch?

Een displacement map werkt met een grijswaardenbeeld dat hoogtegegevens representeert. Rendertools lezen deze kaart en verplaatsen de vertices (punten) van je 3D-model naargelang de grijswaarden.

Renderingsoftware zoals D5 Render gebruikt hiervoor technieken zoals:

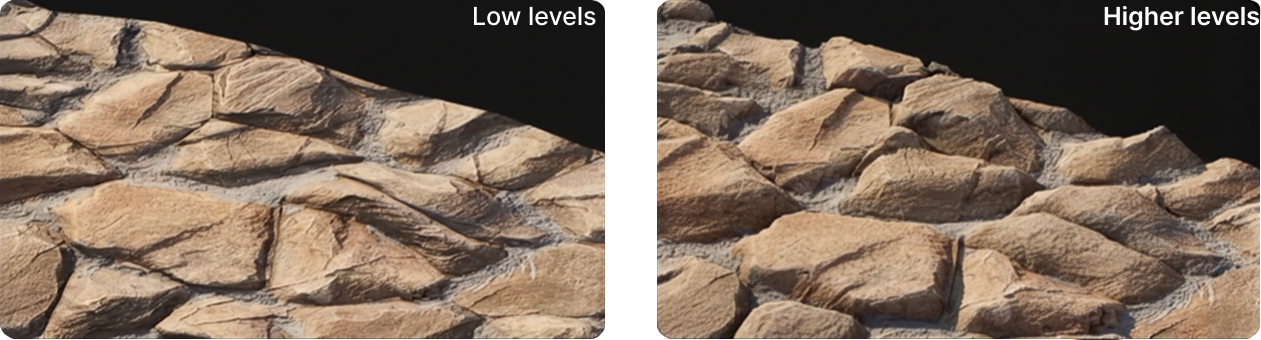

• Tessellatie: het opsplitsen van een mesh in kleinere vlakken voor meer detail
• Micro-displacement: hoge frequentie detail zonder zware mesh-bewerkingen

Wanneer displacement maps gecombineerd worden met proper material setup in D5 Render, resulteert dat in levensechte texturen en lichtreacties.

Hoe gebruik je displacement maps in D5 Render?

Met D5 Render kan je displacement maps toepassen via de Materiaalbibliotheek en sjablonen. D5 Render ondersteunt onder andere True Displacement, Height maps en gebruikt shaders om detail en reliëf te genereren.

Zo start je met displacement maps in D5 Render:

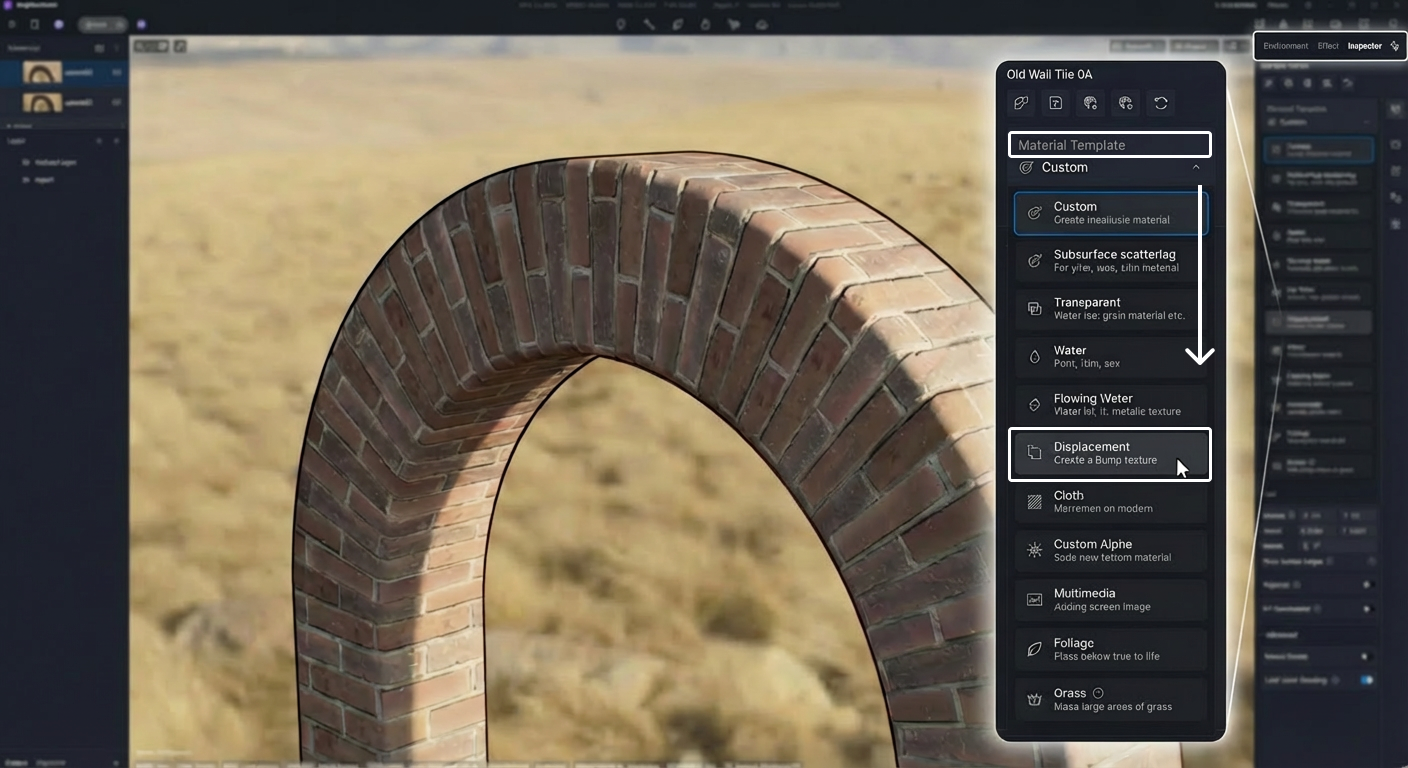

1. Selecteer het materiaal dat je wil aanpassen

2. Ga naar de materiaalinstellingen

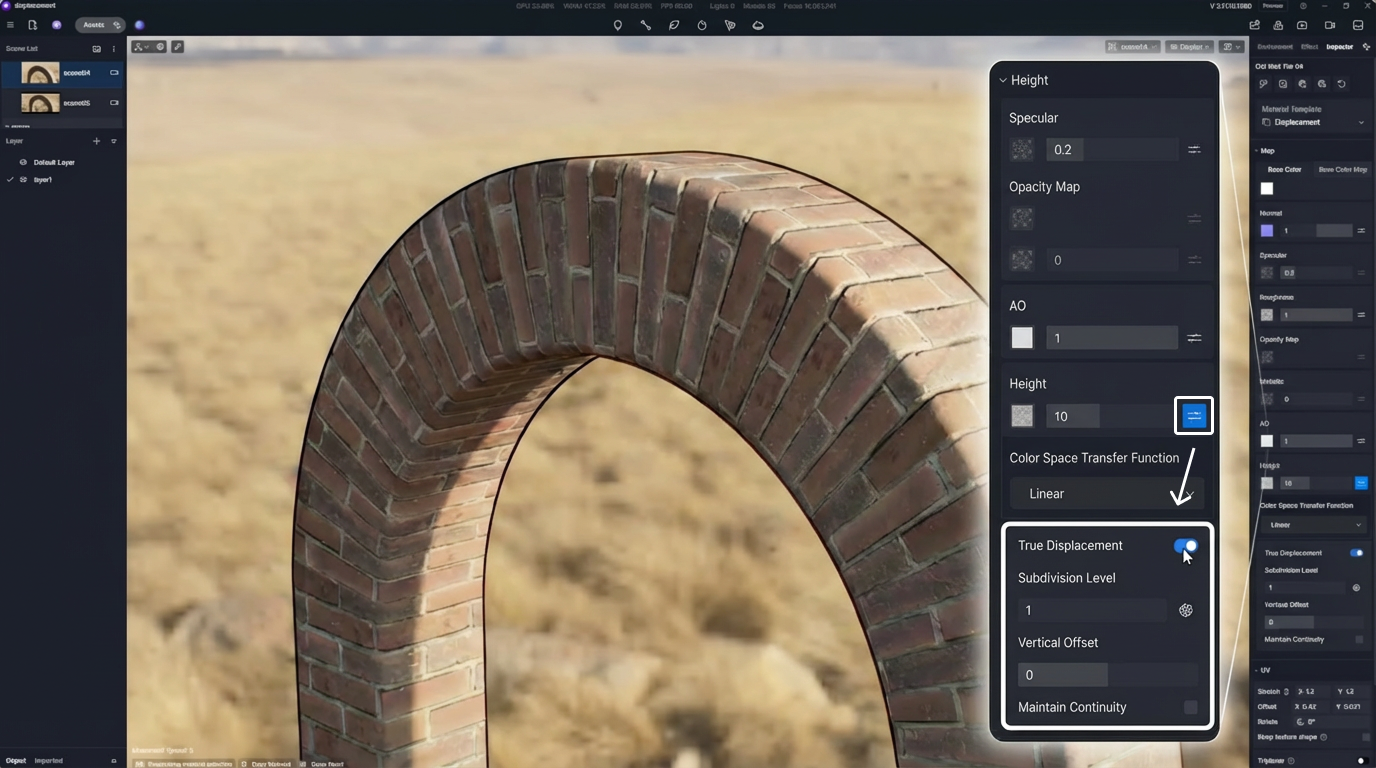

3. Activeer True Displacement

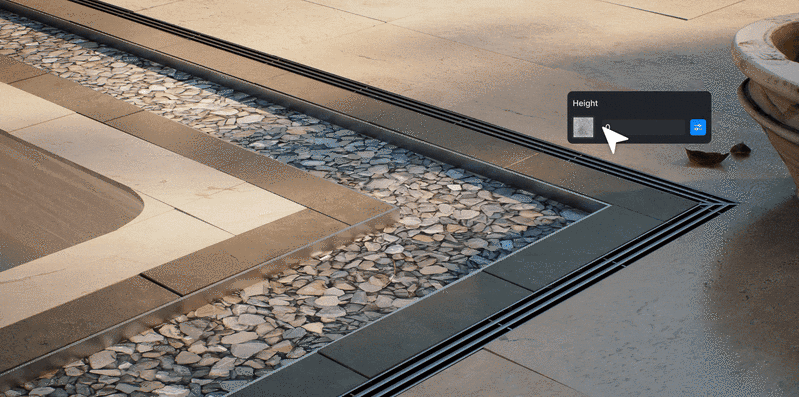

4. Importeer je displacement- of hoogtekaart

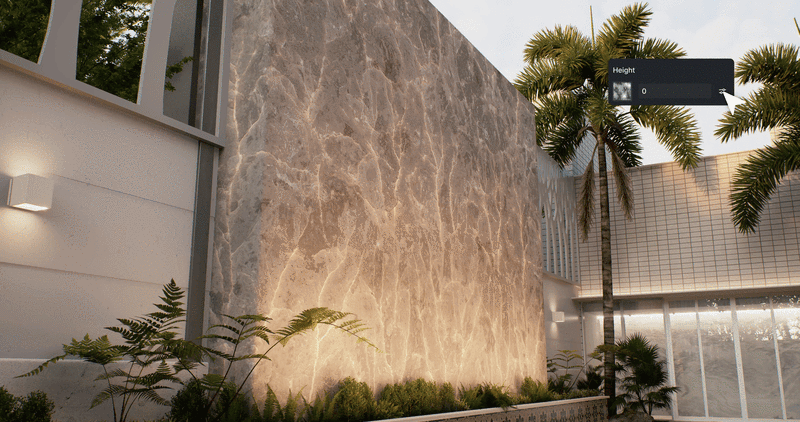

5. Pas waarden aan voor intensiteit, schaal en detail

6. Bekijk realtime het resultaat in de viewport

Praktische tips voor displacement maps in D5 Render:

• Gebruik goede hoge resolutie displacement maps
  Hoe hoger de kwaliteit van je kaart, hoe beter het resultaat.
• Combineer met normal maps
  Gebruik displacement voor echte geometrie en normal maps voor fijne detailtexturen.
• Pas de intensiteit aan
  Te hoge displacement-waarden kunnen onnatuurlijk resultaten geven. Begin daarom steeds met kleine waardes.
• Let op de performance
  True displacement kan meer rekenkracht vragen. Kies dus de juiste balans tussen detail en performance.

Probeer Displacement maps in D5 Render

Displacement maps zijn essentieel voor architecten die fotorealistische 3D-renders willen maken. Door echte geometrische variatie te combineren met realtime rendering van D5 Render, verhoog je niet alleen de kwaliteit van je visuals, maar versnel je ook je workflow zonder in te boeten op realisme.

Begin vandaag nog met displacement maps en probeer D5 Render gratis uit!

Veelgestelde vragen over Displacement Maps

Wanneer moet ik displacement maps gebruiken?

Gebruik displacement maps wanneer je echte fysieke diepte nodig hebt, bijvoorbeeld voor close-ups, architecturale details en oppervlakken waar licht en schaduw een groot effect hebben op realisme.

Werken displacement maps in realtime rendertools zoals D5 Render?

Ja, moderne realtime rendertools zoals D5 Render ondersteunen displacement maps via tessellatie en micro-displacement, wat leidt tot realtime realisme zonder offline rendering.

Kan ik displacement combineren met andere texture maps?

Zeker. Displacement werkt perfect in combinatie met normal maps, albedo en roughness maps voor optimaal detail en realisme.
