BPR Architects gaat voluit voor BIM Level 2 met Vectorworks

Onder leiding van directeuren Paul Beaty-Pownall en Steve Cowell is het Britse BPR Architects gespecialiseerd in drie kernsectoren: hoger onderwijs, treinstations en renovatie. Als reactie op het mandaat van de Britse overheid om tegen 2016 3D BIM te gebruiken voor alle openbare projecten, heeft BPR snel gereageerd om gelijke tred te houden met de vereisten. Daarvoor gebruikte BPR bijna uitsluitend Vectorworks-software om de consistentie tussen projecten te behouden.

"We hebben geprofiteerd van de Britse regelgeving om over te stappen op BIM", vertelt directeur Beauty-Pownall. "Ik heb besloten dat alles wat we doen in 3D zal zijn, en dat we beter gebruik zullen maken van modellen die informatie efficiënter kunnen produceren.”

Het Ritterman-gebouw als pilootproject

BPR was klaar om de BIM Level 2-standaarden in zijn workflow te implementeren. BIM Level 2 wordt gedefinieerd door samenwerking. Door gegevens uit te wisselen in IFC, de gemeenschappelijke taal, kunnen teams ontwerpinformatie combineren met hun eigen modellen om zo een gezamenlijk BIM-model te creëren. Het team selecteerde een proefproject: het Ritterman-gebouw, een vijf verdiepingen tellende onderwijsruimte voor Middlesex University.

"Als ontwerper ben je altijd op zoek naar mogelijkheden om waarde toe te voegen met een goed ontwerp. Niet alleen voor de verbetering van het project, maar ook voor de verbetering van de omgeving rond dit project. Dat kan leiden tot strategische oplossingen waar de hele site van kan profiteren." — Paul Beaty-Pownall, Directeur BPR Architecten

Toekomstgericht ontwerpen

Toen BPR begon te ontwerpen, dienden zich verschillende uitdagingen aan. Ten eerste zou het worden gebouwd op een braakliggend deel van de campus, bestaande uit een steile, met gras begroeide oever. Het gebouw moest ook aanpasbaar zijn om te voldoen aan voortdurend veranderende eisen op het gebied van onderwijs, toegankelijkheid en duurzaamheid, zowel voor nu als voor de toekomst.

"We hebben nauw samengewerkt met de bouwkundig ingenieur om na te denken over hoe dat zou kunnen, bijvoorbeeld hoe we het gebouw later kunnen renoveren", zegt Lizzie Dodwell, architecte bij BPR. “Het was zinvoller om binnen dat probleem te ontwerpen om ons die flexibiliteit in de toekomst te geven.”

Voor het Ritterman-gebouw creëerde BPR flexibiliteit in de structuur. Bijvoorbeeld door het openen van een dubbelhoge ruimte die op een later tijdstip kon worden aangepast door verdiepingen toe te voegen om modulaire onderwijsruimten te creëren. Tijdens het hele besluitvormingsproces hield het bureau ook rekening met de langetermijndoelen van de universiteit. "De pedagogische behoeften en de operationele vereisten voor de toekomst, zijn zaken die we in dit stadium niet weten", zegt Dodwell. "Door flexibeler te zijn in onze aanpak, kunnen we later aanpassingen maken."

Het voltooide gebouw bestaat uit zowel functionele als innovatieve onderwijsruimten voor de faculteiten Wetenschap en Technologie en Kunsten & Creatieve Industrieën. Naast deze ruimtes bevat het Ritterman-gebouw ook een café, technologische ruimtes, een dansstudio en kantoren voor academisch personeel. "De bouw kan twee tot drie jaar in beslag nemen vanaf het eerste idee tot de voltooiing, terwijl het onderwijscurriculum elk jaar kan veranderen," aldus Beaty-Pownall. "Het is dus heel belangrijk om voorbereid te zijn om het gebouw in de loop van de tijd aan te passen en te veranderen."

Vectorworks en samenwerken

De timing van het Ritterman-gebouw bood BPR de perfecte gelegenheid om over te stappen op BIM. Door vorige samenwerkingen met Middlesex University had BPR al een vast team. "Het was erg efficiënt om gedurende een lange periode met hetzelfde ontwerpteam te werken in een aantal verschillende gebouwen voor dezelfde klanten", legt Beaty-Pownall uit.

De mogelijkheid om verschillende soorten bestanden in Vectorworks te importeren heeft het BPR-team geholpen om de ontwerpfase sneller te laten verlopen.

"De bouwkundig ingenieur had Revit en wilde graag samenwerken. Hij stuurde ons zijn modellen in IFC en wij importeerden ze in ons Vectorworks-model om de zaken eenvoudiger te houden. De andere partners gebruikten allemaal verschillende 3D-softwares, die vervolgens werden geëxporteerd naar IFC en gecoördineerd in een algemeen model in Tekla." — Lizzie Dodwell, architecte bij BPR

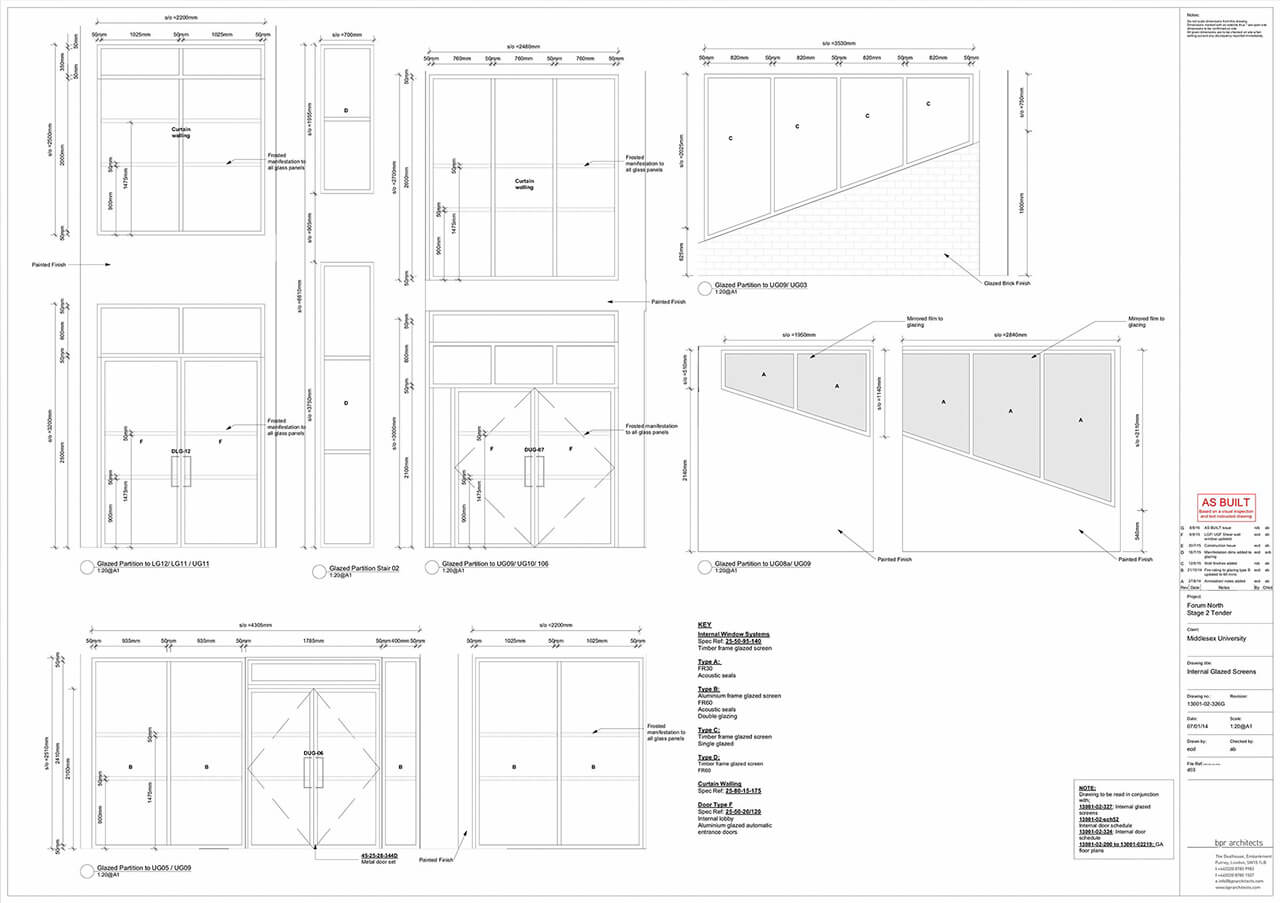

Om gedetailleerde tekeningen en bouwdocumenten te produceren, nam BPR het Vectorworks-model en creëerden ze aparte bestanden voor drie verschillende zones: de omgeving-, kern- en interieur zones. Zo konden drie teams aan afzonderlijke bestanden werken. Hun plannen werkten ze verder uit in 2D om zo gedetailleerde tekeningen en schema's te exporteren. Op deze manier kon het hele team consistente informatie uit één bron halen.

‍Beaty-Pownall is van mening dat het omarmen van BIM-workflows in de hele praktijk de moeite waard was. Deze gezamenlijke manier om projecten te voltooien heeft de workflow van BPR verbeterd op manieren die zonder Vectorworks-software misschien niet mogelijk waren geweest. "Een van de belangrijkste voordelen van het gebruik van een 3D-workflow is dat het ons helpt concentreren op het ontwerp met het vertrouwen dat de informatie correct is", aldus Beaty-Pownall. "Zo kunnen we voortdurend de grenzen verleggen en mogelijkheden verkennen om toegevoegde waarde te creëren naarmate het project zich ontwikkelt."

De voordelen van Vectorworks voor BPR

De voordelen van Vectorworks reiken verder dan samenwerking. BPR heeft ook de nauwkeurigheid vergroot en tijd bespaard door geïntegreerde Vectorworks-werkbladen te gebruiken in plaats van spreadsheets om projectdetails bij te houden. “Toen we Excel-spreadsheets gebruikten voor onze planning, kostte het ons letterlijk tijd om elke deur, deurklink en scharnier te tellen", zegt Beaty-Pownall. "We hebben er nu ook veel meer vertrouwen in dat de verstrekte gegevens accuraat zijn. Ook heeft Vectorworks geholpen om gebouwen in context te zien, omdat het team ontwerpen in een levensechte omgeving kan plaatsen om klanten een grote hoeveelheid details te bieden. We testten bijvoorbeeld het ontwerp voor het gebouw voor podiumkunsten en wilden de capaciteit van de voorgestelde locatie begrijpen. Dat vereist inzicht in de bredere context: hoe hoog de gebouwen zijn, het karakter van het gebied. En niet alleen wat er vlak naast staat, want het wordt een monumentaal gebouw. Je kan snel de Massing Model-tool en de Space-tool gebruiken om te bepalen of het echt een significante impact op de buurt zou hebben."

Dankzij Vectorworks heeft BPR het Ritterman-gebouw ontworpen als een BIM Level 2 prototype, met geweldige resultaten. Door gebruik te maken van de BIM-mogelijkheden van de software heeft BPR het vertrouwen opgebouwd om een ontwerp te leveren dat nog jarenlang waardevol zal zijn voor de klant.

“Toen we SketchUp gebruikten, werkten we in twee totaal verschillende workflows. Nu gebeurt het ontwerpen en tekenen in één adem, wat enorm voordelig is.
Het tekenen van een 3D-model met Vectorworks voelt heel natuurlijk aan.” — Paul Beaty-Pownall, Directeur BPR Architecten

Nu het Ritterman-gebouw klaar is, is BPR vastbesloten om bij toekomstige projecten volledig in BIM met 3D-modellen te werken. "Door in 3D te werken kan je meteen visualiseren wat je ontwerpt", zegt Beaty-Pownall. "Bij elke lijn die je tekent, zie je de impact op de bredere visie."
