Van 2D naar BIM: eenvoudiger dan je denkt

Bekijk de (Engelstalige) video hieronder en lees verder om hier meer over te leren.

Creëer objecten d.m.v. meetkundige vorm

Je kan de transitie naar BIM-model beginnen met het commando Creëer objecten d.m.v. meetkundige vorm. Met dat commando worden je initiële lijnen en polygonen in een paar klikken intelligente BIM-objecten.

Wanneer je een polylijn hebt getraceerd op basis van met de hand getekende lijnen en curves, kan je ze selecteren, het Creëer objecten d.m.v. meetkundige vorm gebruiken en het gewenste objecttype kiezen, bijvoorbeeld Muur.

Vectorworks Architectuur vervangt je lijn door een slim muurobject met parametrisch gedefinieerde hoogte en dikte. Dat object wordt dan correct getoond in je 3D-model, snedes, aanzichten en andere documentatie.

Voor een polygoon werkt het commando hetzelfde. Selecteer de vorm, kies het commando en selecteer je gewenste objecttype. Kies bijvoorbeeld Verharding en pas de dikte en samenstelling aan.

De originele geometrie van je schets of 2D-tekening verandert niet, maar de informatie erachter wel. Dat is de echte kracht van de stap van 2D naar BIM.

Grondplan d.m.v. volume

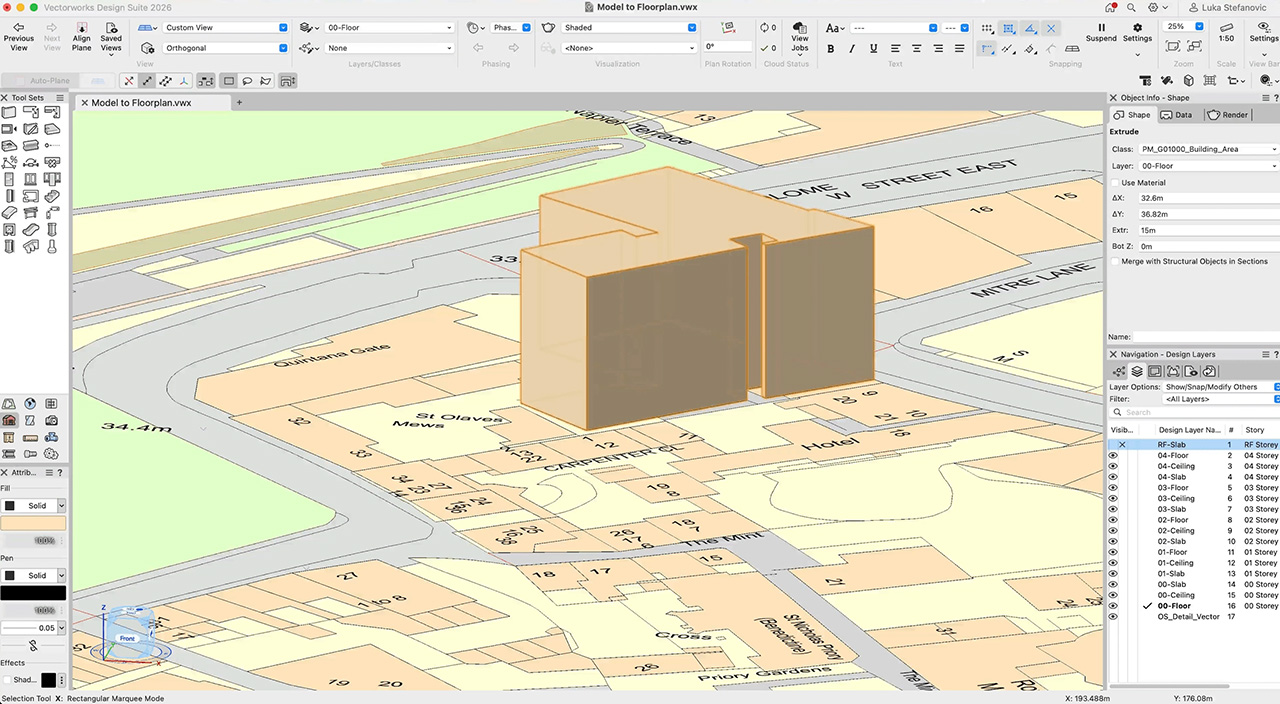

Je ontwerp ontwikkelen tot een BIM-model kan ook beginnen met een simpele volumestudie. Denk bijvoorbeeld aan een geëxtrudeerd vloerplan op basis van een geïmporteerd 2D opmetingsplan.

Het commando Grondplan d.m.v. volume slaat de brug tussen een eenvoudige volumestudie en een BIM-model door een set van gekoppelde muren te creëren op elk verdiep van je gebouwontwerp.

Start met je geselecteerde volumestudie en kies daarna het commando vanuit het menu. Kies in het dialoogvenster de Muurstijl die je wilt genereren en pas je Muurinstellingen aan, inclusief opties voor invoeglijnen en muurcomponenten. Zorg er ook voor dat je ontwerplagen de juiste hoogte hebben, gezien dat bepaalt waar de nieuwe muren landen op je Z-as.

Klik hierna op OK en Vectorworks genereert muren die in je originele 3D-vorm passen. Van daaruit kan je de extrusie verwijderen, platen invoegen tussen muren en ramen toevoegen om je model verder vorm te geven.

Records en IFC-gegevens

Lijnen omzetten naar muren en volumes omzetten naar grondplannen is een belangrijk deel van BIM. Het laatste stukje dat ontbreekt? De “I” van informatie. Daarvoor gebruik je Records.

Records zijn datasets die je eenmalig bouwt en hergebruikt in verschillende projecten. Op zichzelf zijn 3D-meubelsymbolen zoals een stoel, koffietafel of een sofa gewoon simpele geometrie. Met Records kan je elk van die symbolen verrijken met nuttige informatie.

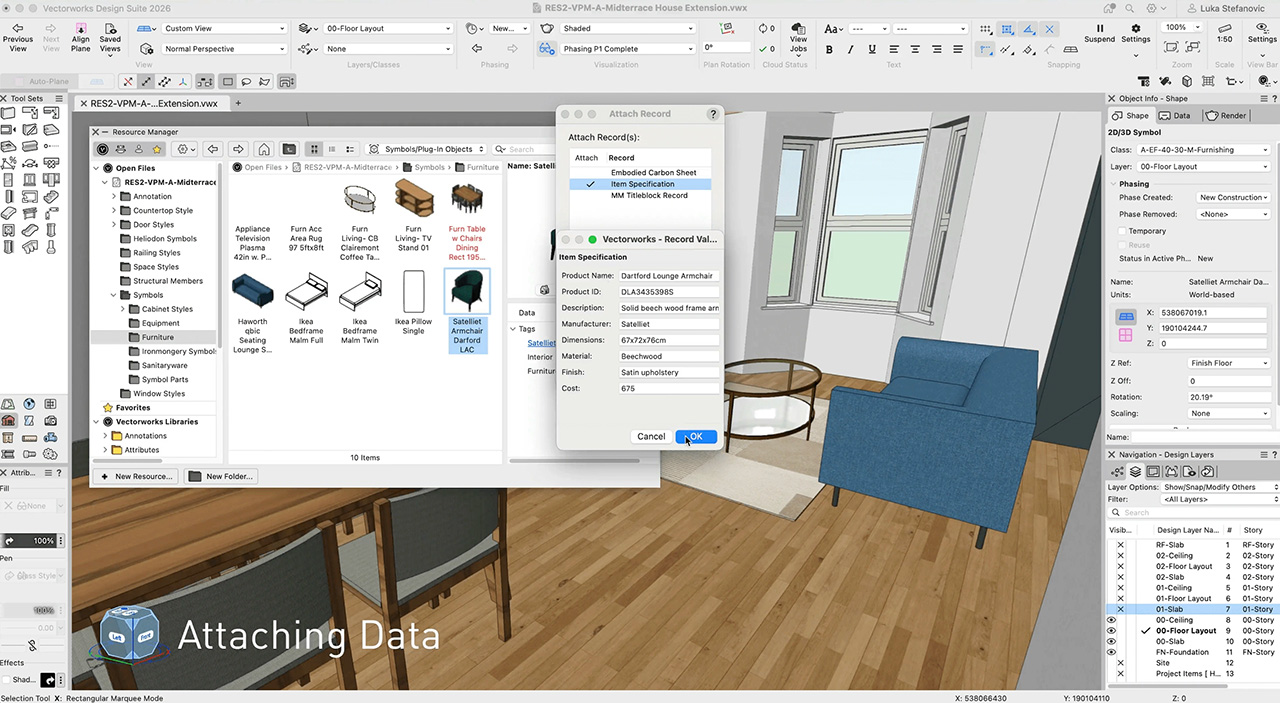

In het Hulpbronnenbeheer kan je een Record toewijzen aan de symbooldefinitie met velden als productnaam, ID, materiaal, fabrikant en kost. Die data verschijnt in de tab Gegevens van het Infopalet, en elke nieuwe instantie van het symbool draagt dezelfde informatie.

Met Records bouw je meubellijsten, schema’s voor keukentoestellen of lijsten voor sanitair, compleet met productinformatie en kosten.

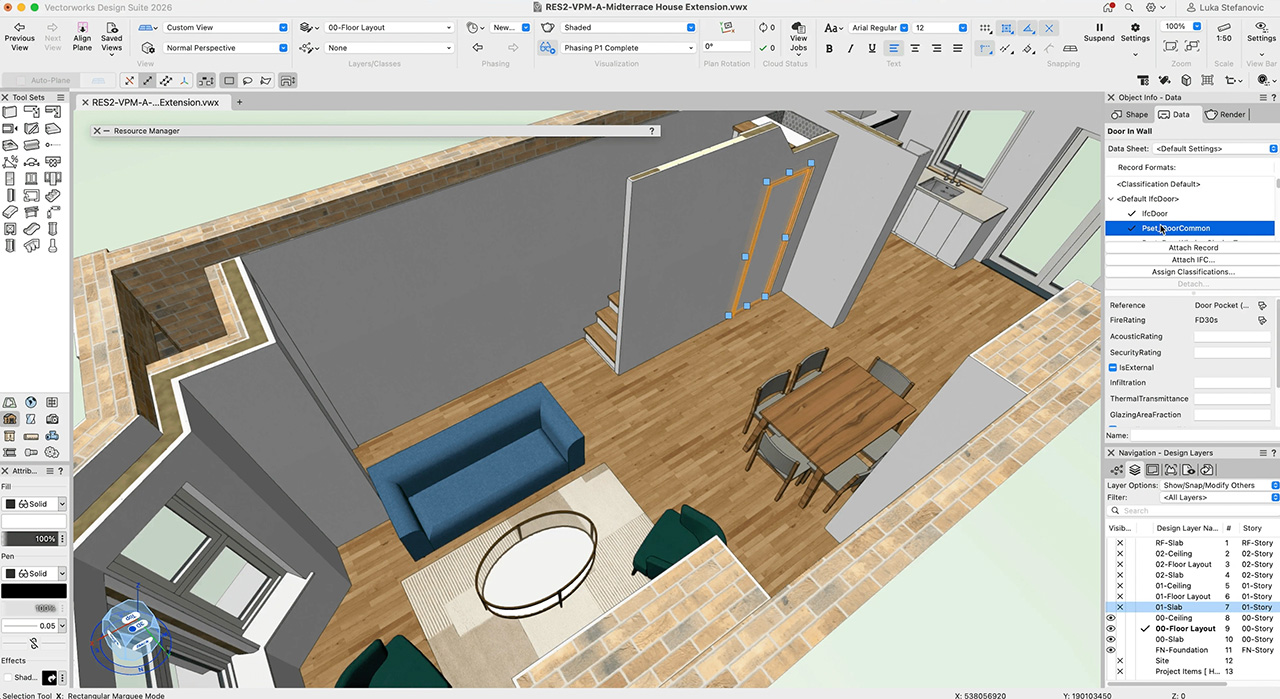

Als je volgens informatiestandaarden zoals ISO 19650 werkt, wijst Vectorworks Architectuur deze gegevens voor de meeste objecten al automatisch toe. Een deur weet dus als dat het een deur is en muur weet dat het een muur is. Je kan details toevoegen – bijvoorbeeld de brandveiligheid van een deur – en Vectorworks zorgt ervoor dat je BIM-coördinator deze info gemakkelijk terugvindt.

Je kan dus met een paar commando’s en in enkele klikken de meest eenvoudige geometrie omzetten in een informatief BIM-model.
