2D-plannen, 3D-modellen en eigen scripts: hoe ingenieursbureau Concreet by Studibo Vectorworks gebruikt

Uitgebreide importmogelijkheden

Beginnen doen ze met de uitgebreide importmogelijkheden van Vectorworks. Pascal Have, bouwkundig tekenaar: “De plannen van de architect komen vaak binnen in DWG- of IFC-formaat. In Vectorworks kunnen we meteen met die plannen aan de slag. We overlopen de plannen met de ingenieurs en bekijken waar balken, profielen en kolommen moeten komen om aan alle eisen te voldoen.”

Hybride 2D/3D

Ook de hybride 2D/3D-omgeving is een enorm voordeel. Pascal: “We leveren onze uiteindelijke plannen af in 2D, maar tijdens de uitwerking werken we in 3D. Dat maakt het gemakkelijker om conflicten te zien en te voorkomen. Je ziet in 2D bijvoorbeeld niet hoe en waarop een kolom juist is aangesloten; in 3D is dat wel meteen duidelijk. In 2D is er ook meer ruimte voor interpretatie, wat voor fouten kan zorgen.”

CAD en BIM

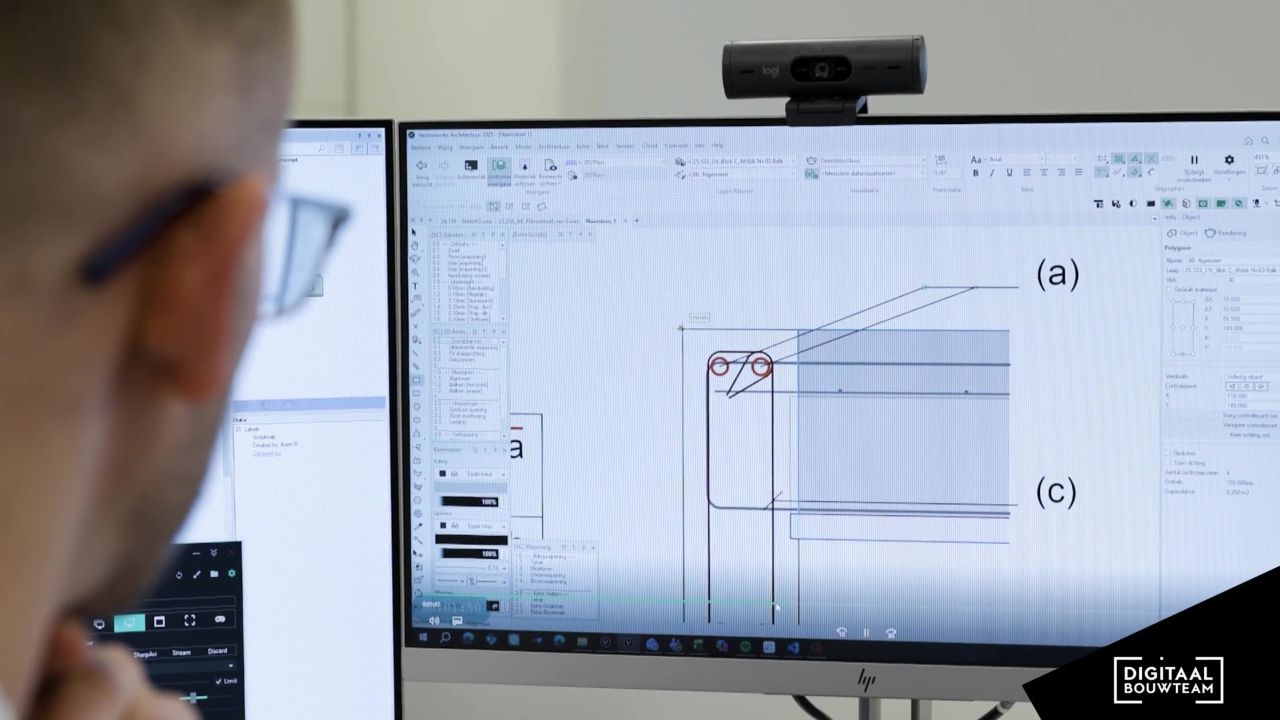

Koen Rempt, bouwkundig tekenaar en BIM-modelleur, vult aan: "Vectorworks is een goede CAD-oplossing, maar ook een goede BIM-oplossing. Het is een goede combinatie van de twee. Structuurelementen modelleren we altijd in 3D, maar wapeningen, detaillering van balken en details van betonwanden doen we nog altijd in 2D.”

Sjablonen

De grootste tijdswinst haal Concreet by Studibo uit sjablonen. Koen Rempt: “Zonder sjablonen wordt een project van een paar uur er al snel eentje van een week. Ik heb 2 weken gespendeerd aan het ontwikkelen van ons sjabloon, maar nu spaart het ons dus een week per project uit.”

Benieuwd hoe Vectorworks jouw workflow kan verbeteren? Probeer het gratis uit en ontdek alle voordelen!

Veelgestelde vragen

Kan Vectorworks DWG- en IFC-bestanden importeren?

Ja. Vectorworks ondersteunt onder andere DWG- en IFC-bestanden. Daardoor kun je plannen van architecten rechtstreeks importeren en gebruiken als basis voor stabiliteitsstudies en structurele modellen.

Wat is het voordeel van de hybride 2D/3D-workflow in Vectorworks?

Een hybride 2D/3D-workflow combineert de duidelijkheid van een 3D-model met de flexibiliteit van gedetailleerde 2D-tekeningen. Structuurelementen kunnen in 3D worden gecontroleerd, terwijl zaken als wapening, betonwanden en andere details ook nauwkeurig in 2D kunnen worden uitgewerkt.

Hoe zorgen sjablonen voor tijdswinst in Vectorworks?

Sjablonen bevatten vooraf ingestelde lagen, klassen, tekeninstellingen, symbolen en andere standaarden. Daardoor hoeft een project niet telkens vanaf nul te worden opgebouwd. Een goed uitgewerkt sjabloon kan per project aanzienlijk veel tijd besparen.

Kun je eigen scripts gebruiken in Vectorworks?

Ja. Vectorworks biedt mogelijkheden om eigen scripts en geautomatiseerde workflows te ontwikkelen. Daarmee kunnen terugkerende handelingen worden versneld en kan de software beter worden afgestemd op de specifieke werkwijze van een ingenieursbureau.
