Vectorworks handleiding voor aanzichttekeningen
Wat zijn aanzichttekeningen?
Een aanzichttekening is een tweedimensionale weergave van één zijde van een gebouw. In tegenstelling tot een plattegrond (die een vogelperspectief weergeeft), laat een aanzichttekening zien hoe het gebouw er vooraan uitziet, met details over hoogtes, verhoudingen, ramen, deuren, wandafwerkingen en hoe het gebouw in zijn omgeving staat. Zo vertaal je de driedimensionale visie naar een visuele weergave die iedereen begrijpt.
Er bestaan drie soorten aanzichttekeningen:

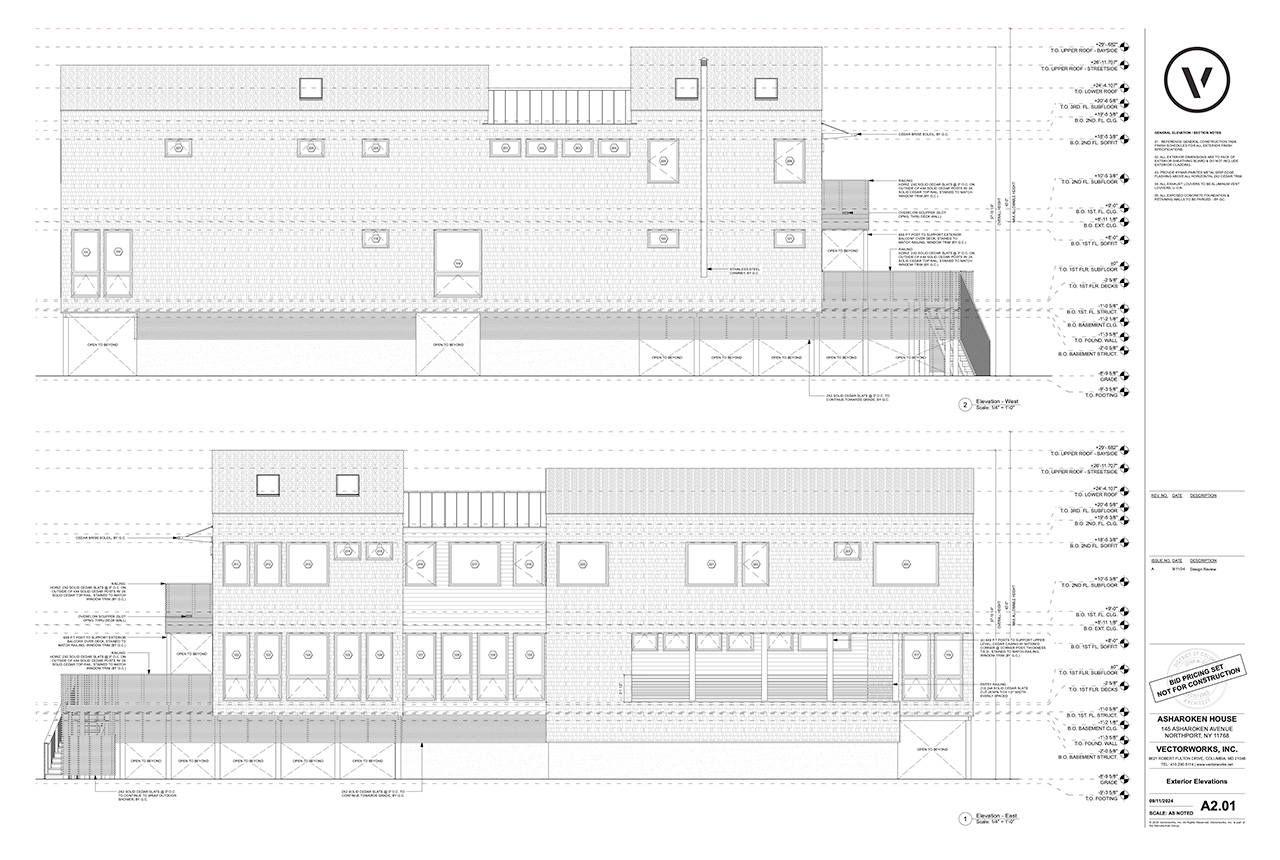

Buitengevels
Deze gevelaanzichten tonen de buitenkant van een gebouw met kenmerken zoals gevels, materialen, plaatsing van ramen en soorten deuren.
Interieurtekeningen
Deze tekeningen richten zich op individuele binnenmuren of wanden en vestigen de aandacht op de plaatsen waar apparaten, kasten/houtwerk, armaturen of afwerkingen zullen worden geïnstalleerd. Het zijn essentiële tekeningen die ook door interieurarchitecten en -ontwerpers worden gebruikt.

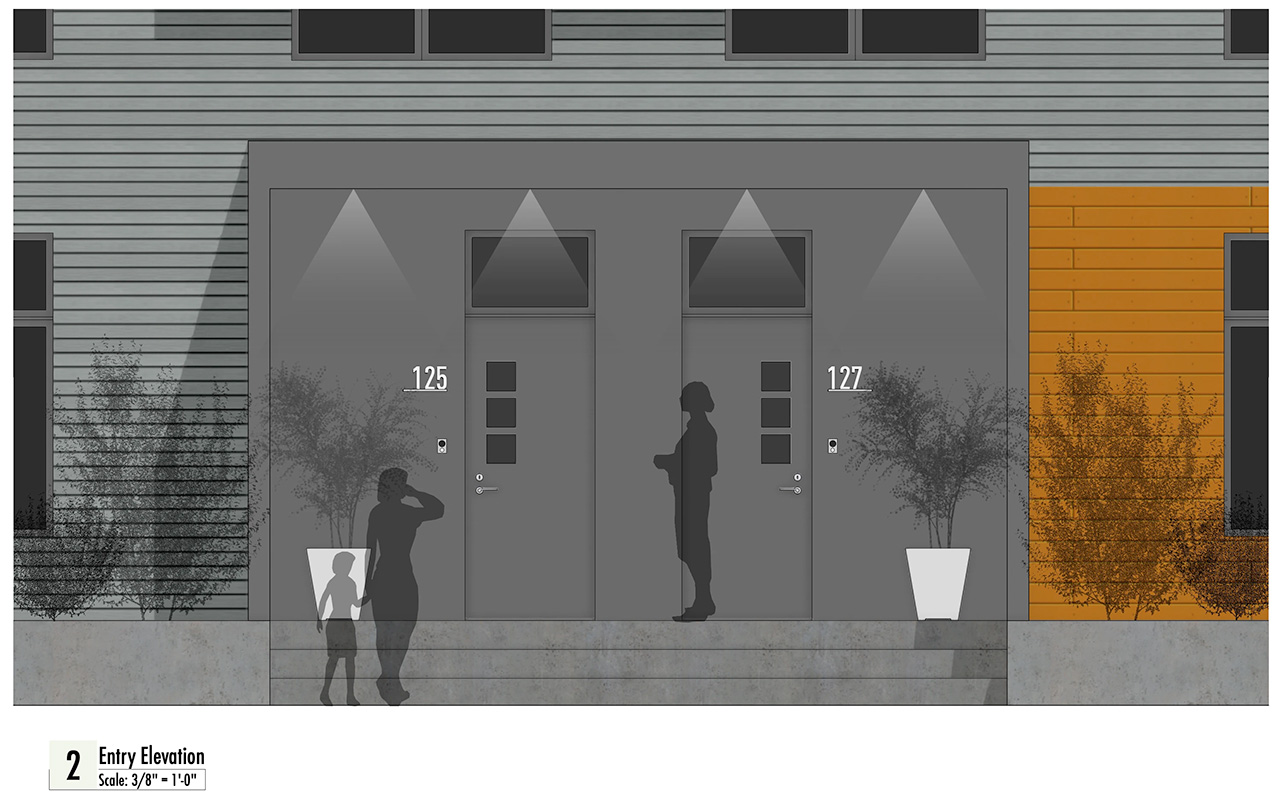

Detailaanzichten
Deze tekeningen worden gebruikt om specifieke elementen, zoals ingangen of balkons, te benadrukken wanneer je meer detail nodig hebt.
Waarop moet je letten bij aanzichttekeningen?
Geef bij het maken van aanzichttekeningen altijd de schaal en nauwkeurige afmetingen aan, zodat het ontwerp duidelijk en gemakkelijk te interpreteren blijft. Zorg er ook voor dat je de afwerking en materialen van de muren weergeeft, indien mogelijk met kleuren of patronen, om je intenties visueel over te brengen.
Daarnaast moet je de specifieke locaties, afmetingen en soorten ramen en deuren aangeven. Die zijn belangrijk voor het begrijpen van zowel de functie als het uiterlijk. Je moet ook dakdetails, overstekken en andere architectonische kenmerken illustreren om een volledig beeld te geven van de stijl en samenstelling van het gebouw.
De aanzichttekeningen dienen verschillende doelen, afhankelijk van de ontwerpfase. In conceptuele en schematische ontwerpfasen is het nuttig om de omgeving, zoals naburige gebouwen of landschapselementen, mee te nemen om te laten zien hoe de voorgestelde structuur in de omgeving past.
Verder in de ontwikkeling en bouwdocumentatie verschuift de focus naar de bouwbaarheid, wat meer gedetailleerde annotaties, nauwkeurige materiaalvermeldingen en maatvoering vraagt. In elke fase helpt het toevoegen van notities en tags rechtstreeks op de tekening om ontwerpkeuzes te verduidelijken voor beoordelaars, medewerkers en aannemers.
De voordelen van aanzichttekeningen
Aanzichttekeningen bieden heel wat extra voordelen om je visie over te brengen:
- Visualisatie:
Ze laten medewerkers en klanten precies zien hoe een ontwerp er vanuit een bepaald standpunt uitziet en hoe het zich verhoudt tot de directe omgeving, zoals naburige gebouwen, straatbeelden of landschapsarchitectuur. - Weergave van materialen en kleuren:
In tegenstelling tot plattegronden geven aanzichten de kleuren, texturen en afwerkingsmaterialen van buiten- en binnenmuren weer, waardoor je de visuele taal en impact van je project beter kan uitwerken. - Gebruikerservaring:
Aanzichten bieden inzicht in wat iemand zal ervaren wanneer hij het gebouw nadert of zich erdoorheen beweegt, wat van cruciaal belang is voor het ontwerp. - Kostenraming en bouw:
Deze tekeningen bieden voldoende details voor een kostenraming voor afwerkingen of oppervlakken en helpen aannemers om verticale afmetingen zoals hoogtes en daklijnen te begrijpen. - Regelgevings- en bouwdocumenten:
Aanzichttekeningen zijn vaak vereist voor vergunningsaanvragen en om ervoor te zorgen dat het gebouw voldoet aan de voorschriften en richtlijnen.
Hoe kan je aanzichten maken in Vectorworks Architectuur?
Vectorworks Architectuur maakt het proces soepel door je 3D-model in slechts een paar stappen om te zetten in gedetailleerde aanzichttekeningen, zodat er geen repetitief handmatig werk nodig is. Met deze Vectorworks-tools maak je duidelijke, professionele aanzichten:
Zichtvensters

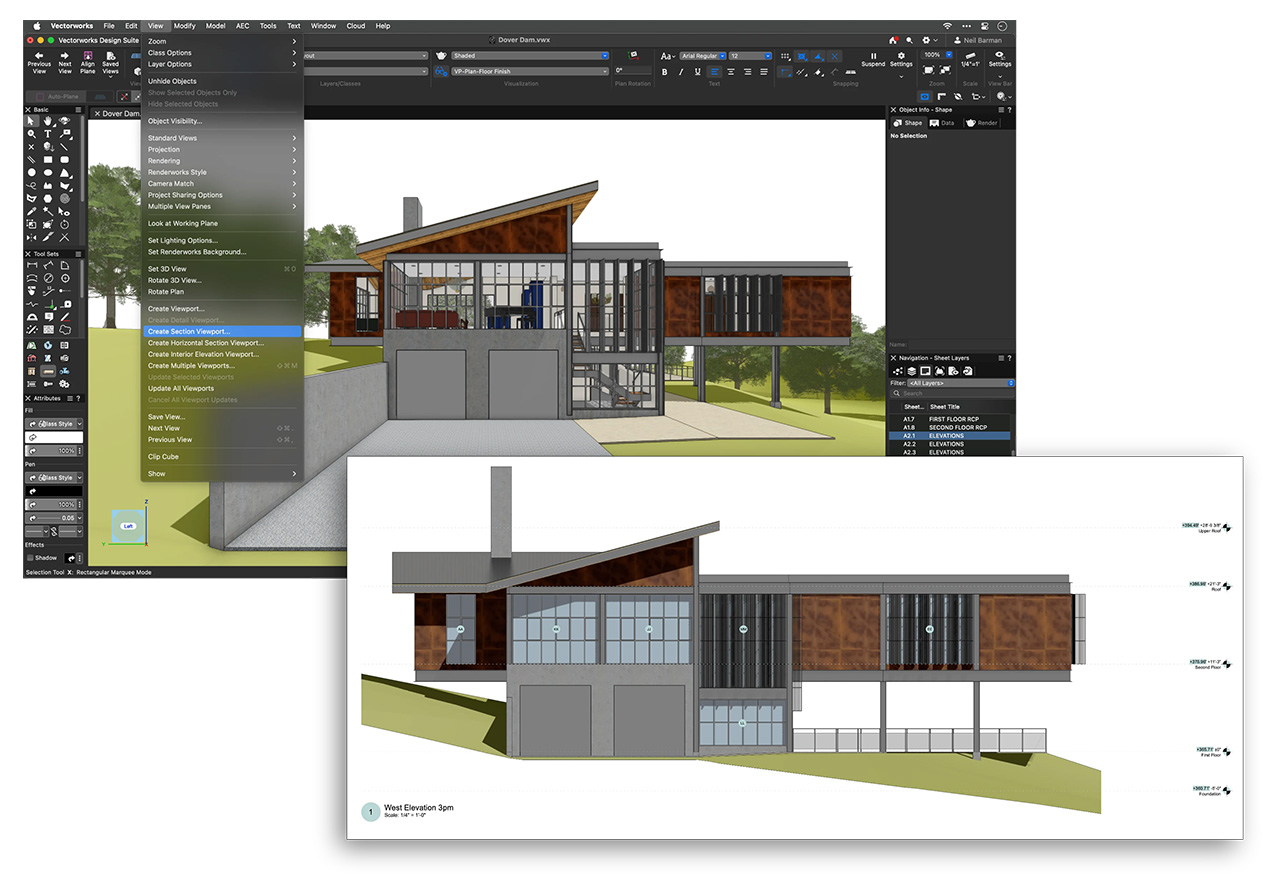

In Vectorworks kan je snel aanzichten maken door zichtevensters te genereren vanuit het model. Ga naar het menu ‘Weergave’ en selecteer ‘Creëer Zichtvenster’ om orthogonale aanzichten (voor, achter, links of rechts) te kiezen die ideaal zijn voor buitenaanzichten of eenvoudige aanzichten. Voor meer gedetailleerde tekeningen kan je de opdracht ‘Sectie Snedevensters’ gebruiken, geschikt voor buitenaanzichten, doorsneden of gedeeltelijke binnenaanzichten.
Probeer voor volledige binnengevels de opdracht ‘Aanzicht naar presentatielaag’. Die automatiseert het genereren van vier gevels (noord, oost, zuid en west) op basis van de geometrie van de ruimte. Zowel ‘Sectie Snedevensters’ als ‘Binnengevel Zichtvensters’ worden geleverd met slimme markeringen, die helpen bij het automatiseren van de tekencoördinatie en meer controle bieden over grafische kenmerken. Die extra controle is essentieel voor het maken van duidelijke, professionele documentatie.
Verborgen lijnen en weergavemodi
Aanzichten kunnen worden weergegeven als eenvoudige verborgen lijnen, gerenderde oppervlakken of zelfs gekleurde en gestructureerde presentaties, afhankelijk van je behoeften.
Aantekeningen en gegevenslabels
Voeg niveaubemeting, notities en materiaalvermeldingen rechtstreeks toe in de aantekeningen van het zichtvenster. Met het gegevenslabel kan je snel ramen, deuren en afwerkingen labelen. De labels worden automatisch bijgewerkt als je objecten in het model wijzigt.
Hybride workflow
Combineer orthogonale weergaven van de 3D-geometrie met 2D-grafische verbeteringen voor maximale flexibiliteit. Soms is het efficiënter om 2D-lijnwerk toe te voegen aan weergaven van 3D-objecten. Het verbetert de tekeningen op presentatielagen zonder dat het invloed heeft op het hoofdmodel.
Publiceer

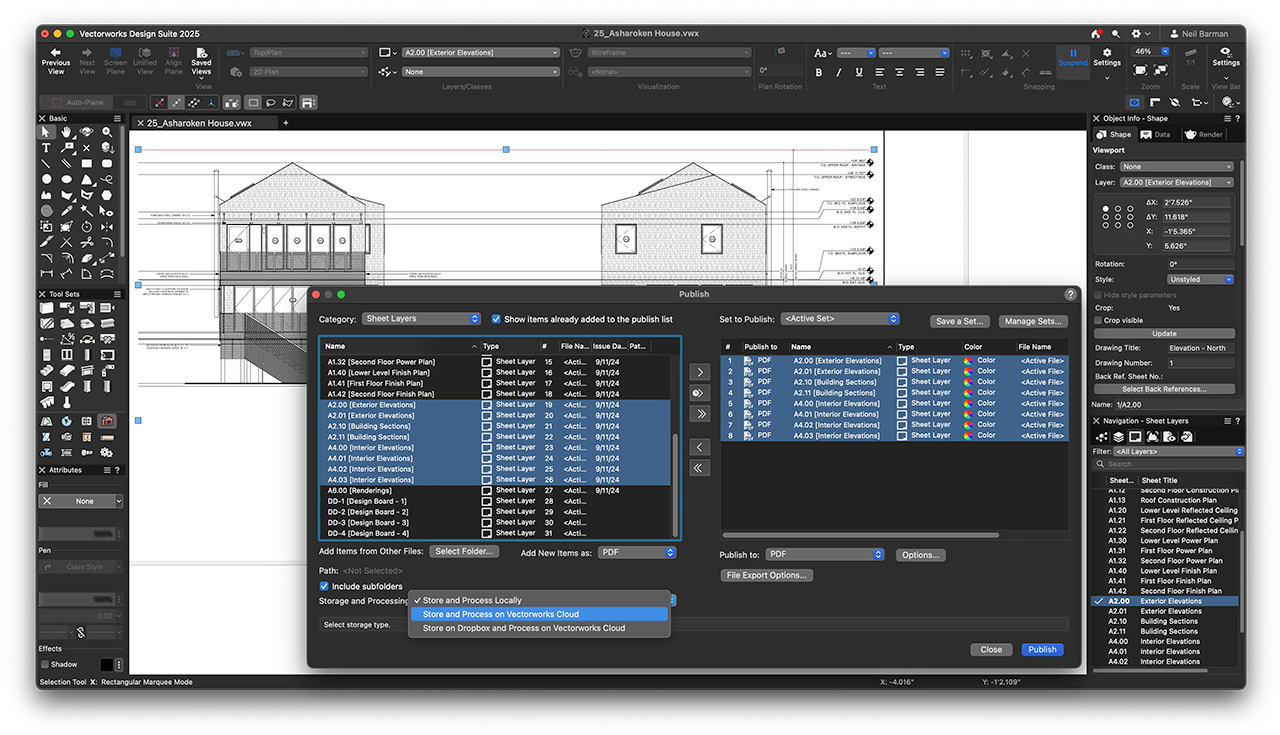

Selecteer en exporteer meerdere presentatielagen of weergaven tegelijk als pdf's, CAD-tekeningen of afbeeldingen en werk samen met je team via Vectorworks Cloud Services.
Aanzichttekeningen geven je de controle over hoe architectuur wordt geïnterpreteerd, verfijnd en gebouwd. Of je nu net begint of op zoek bent naar de snelste manier om je ontwerp in Vectorworks te documenteren, met deze tools en workflows maak je gedetailleerde, overtuigende beelden voor elk project.
