Efficiënt overschakelen van tekenen in 2D naar modelleren in 3D

Enkel op 2D vertrouwen is gevaarlijk

Een van de grootste uitdagingen met 2D-schetsen en -tekeningen is hoe ze geïnterpreteerd worden. Klanten of andere betrokkenen hebben vaak hulp nodig om 2D-plannen goed te begrijpen, wat kan leiden tot misverstanden. In tegenstelling tot 3D-modellen, die een ontwerp op een tastbare en begrijpelijke manier weergeven, vereisen 2D-tekeningen tekst en uitleg voor mensen die er niet mee vertrouwd zijn. En zelfs met de nodige uitleg blijft er nog ruimte voor interpretatie en dus fouten.

Vasthouden aan een 2D-workflow zorgt ook voor andere inefficiënties die het benoemen waard zijn:

1. Meerdere 2D-tekeningen vs. één 3D-model

2D-workflows bevatten vaak meerdere op zichzelf staande tekeningen. Plannen, aanzichten, snedes en details die verschillende aspecten van een ontwerp vertegenwoordigen. Al die aparte tekeningen en documenten coördineren en up-to-date houden is een constante uitdaging: een wijziging in één tekening moet je manueel doorvoeren in alle andere. Deze ‘versplinterde’ aanpak vergroot het risico op onjuistheden en vertraagt het ontwerpproces.

Een 3D-model dient daarentegen als een eenduidige voorstelling van je project, waar alle elementen met elkaar verbonden zijn. Aanpassingen aan je model verschijnen meteen in alle gekoppelde zichten, inclusief 2D-plannen, aanzichten en snedes. Je model is dus dé bron van waarheid voor je ontwerp en zorgt voor samenhang en efficiëntie doorheen alle fasen van je project.

2. Hoog risico op fouten en vergetelheden

In 2D werken en proberen om het geheel consistent te houden over verschillende tekeningen heen, zorgt snel voor fouten en vergetelheden. Wanneer je bijvoorbeeld een grondplan updatet, vergeet je die wijzigingen misschien door te voeren in sneden en aanzichten, wat zorgt voor conflicterende informatie. Zonder een centraal referentiepunt wordt het moeilijk om projecten te coördineren, wat leidt tot verwarring bij aannemers en betrokkenen.

Ogenschijnlijk kleine foutjes kunnen zo serieuze gevolgen hebben tijdens de bouw. Ongecoördineerde tekeningen verhogen de kans op dure fouten, vertragingen en problemen met aansprakelijkheid. Door met een 3D-model te werken kunnen ontwerpers deze risico’s beperken, omdat alle ontwerpelementen gekoppeld zijn aan één framework. Minder risico’s en meer vertrouwen in de nauwkeurigheid van wat je aflevert, met andere woorden.

3. Handmatige berekeningen zijn tijdrovend en foutgevoelig

Traditionele 2D-workflows vereisen manuele berekeningen voor hoeveelheden, oppervlakken en materiaalstaten. Dat kost niet alleen veel tijd, de kans op een menselijke fout is ook groot. Verkeerd getelde onderdelen, details die over het hoofd gezien worden, het zorgt voor fouten in budgetten en schema’s. Dat kost allemaal tijd, geld en andere middelen.

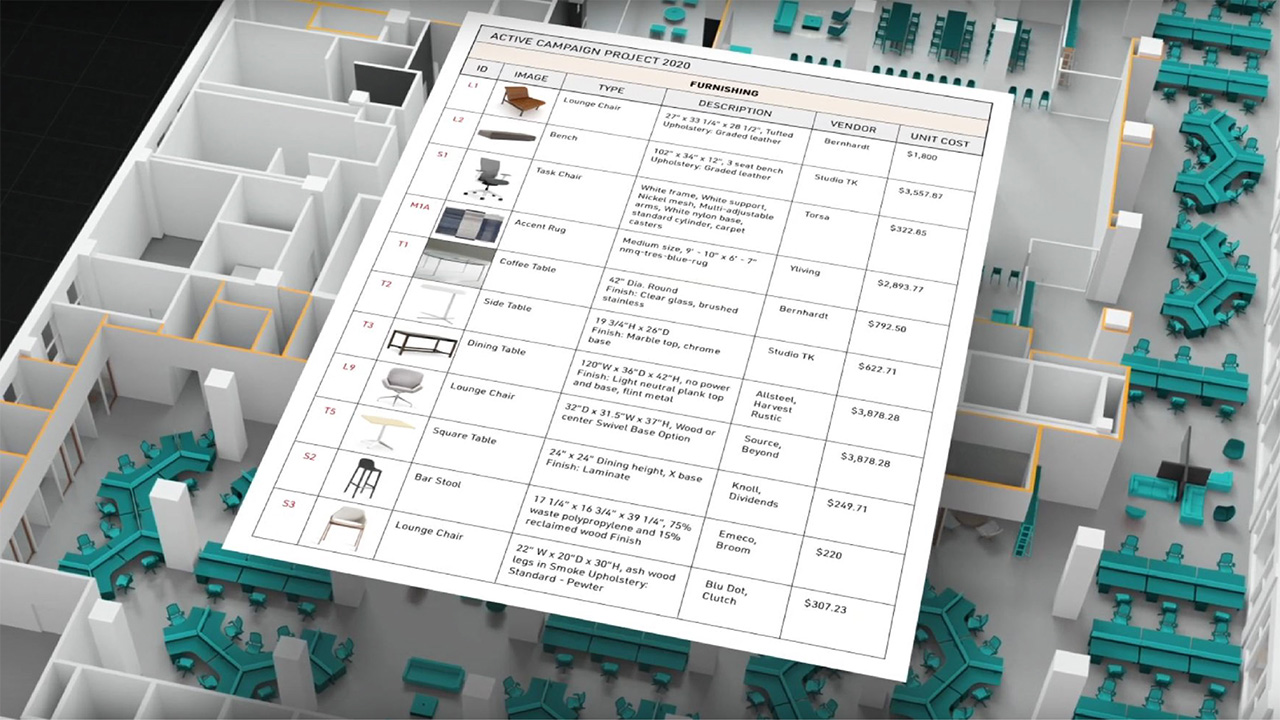

Met 3D-modelleersoftware automatiseer je deze berekeningen. Door te ontwerpen met slimme objecten - denk aan muren, deuren en ramen - in plaats van gewone 2D-lijnen en -vormen, kan de software meteen nauwkeurige hoeveelheden en materiaalstaten genereren. Automatisering bespaart tijd, beperkt fouten en zorgt ervoor dat alle gegevens rechtstreeks gekoppeld zijn aan je model, zodat je ze gemakkelijk kan updaten en delen.

4. Slechte visualisaties en gebrekkige communicatie met klanten

2D-tekeningen slagen er niet altijd in om de visie van een ontwerp over te brengen naar klanten en stakeholders, vooral bij mensen die niet vertrouwd zijn met technische plannen. Dit gebrek aan duidelijkheid leidt tot slechtere communicatie, vertraagde feedback en, uiteindelijk, ontevredenheid.

Door een 3D-model te gebruiken, kunnen ontwerpers hun visie beter tonen. Met een 3D-model kunnen stakeholders het ontwerp visueel “beleven”, wat helpt om complexe ideeën eenvoudiger te begrijpen. Een 3D-model maken kost initieel meer moeite, maar die betaalt zichzelf dubbel en dik terug door de vlottere communicatie met klanten en aannemers. Het beperkt ook de kans op verrassingen later in het proces, zoals onverwachte conflicten of inconsistente ontwerpen.

Door 2D-tekeningen en aantekeningen rechtstreeks vanuit je 3D-model te creëren, merk je bovendien eenvoudiger ontbrekende details op. Resultaat: een vlottere bouwfase met minder misverstanden en dubbel werk, nog maar eens een bewijs van de voordelen van een 3D-workflow.

De voordelen van werken in een geïntegreerde ontwerpomgeving

Door over te schakelen van 2D-tekenen naar 3D-modelleren, kunnen ontwerpers profiteren van een hybride workflow die beide werkwijzen naadloos integreert.

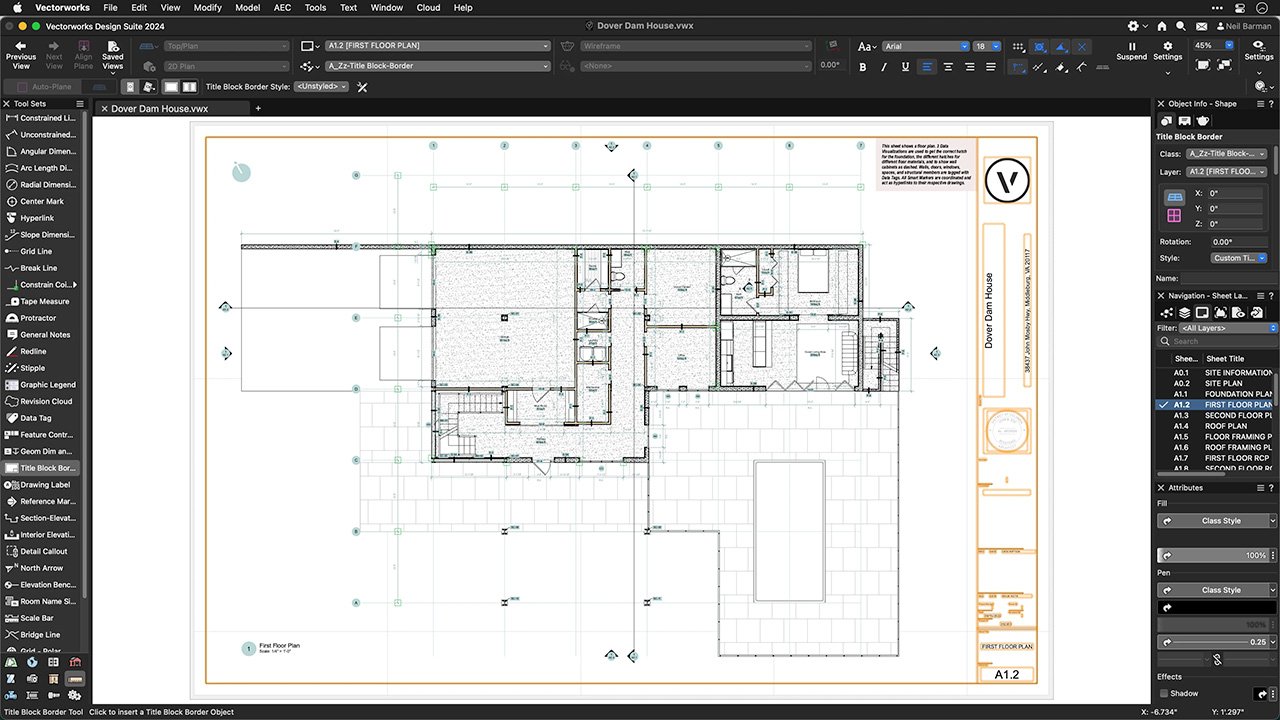

• Genereer nauwkeurige 2D-plannen vanuit 3D-modellen: met moderne ontwerpsoftware zoals Vectorworks creëer je precieze, gecoördineerde 2D-tekeningen rechtstreeks vanuit je 3D-model. Zo beperk je afwijkingen en ben je zeker dat alle documentatie in lijn ligt met het model.
• Schakel gemakkelijk tussen zichten: ontwerpers kunnen schakelen tussen 2D-plannen en 3D-zichten om het project vanuit elke mogelijke hoek of standpunt te bekijken. Deze flexibiliteit maakt real-time aanpassingen nodig. Aanpassingen die je bovendien maar één keer moet doen, en ze zijn meteen overal doorgevoerd.
• Vind en deel gemakkelijk gegevens: objecten in 3D-modellen kunnen kostbare gegevens bevatten, zoals materiaalinformatie, hoeveelheden en technische details. Dit maakt het gemakkelijker voor ontwerpers om kritieke informatie te beheren en delen zonder af te gaan op handmatige aantekeningen.

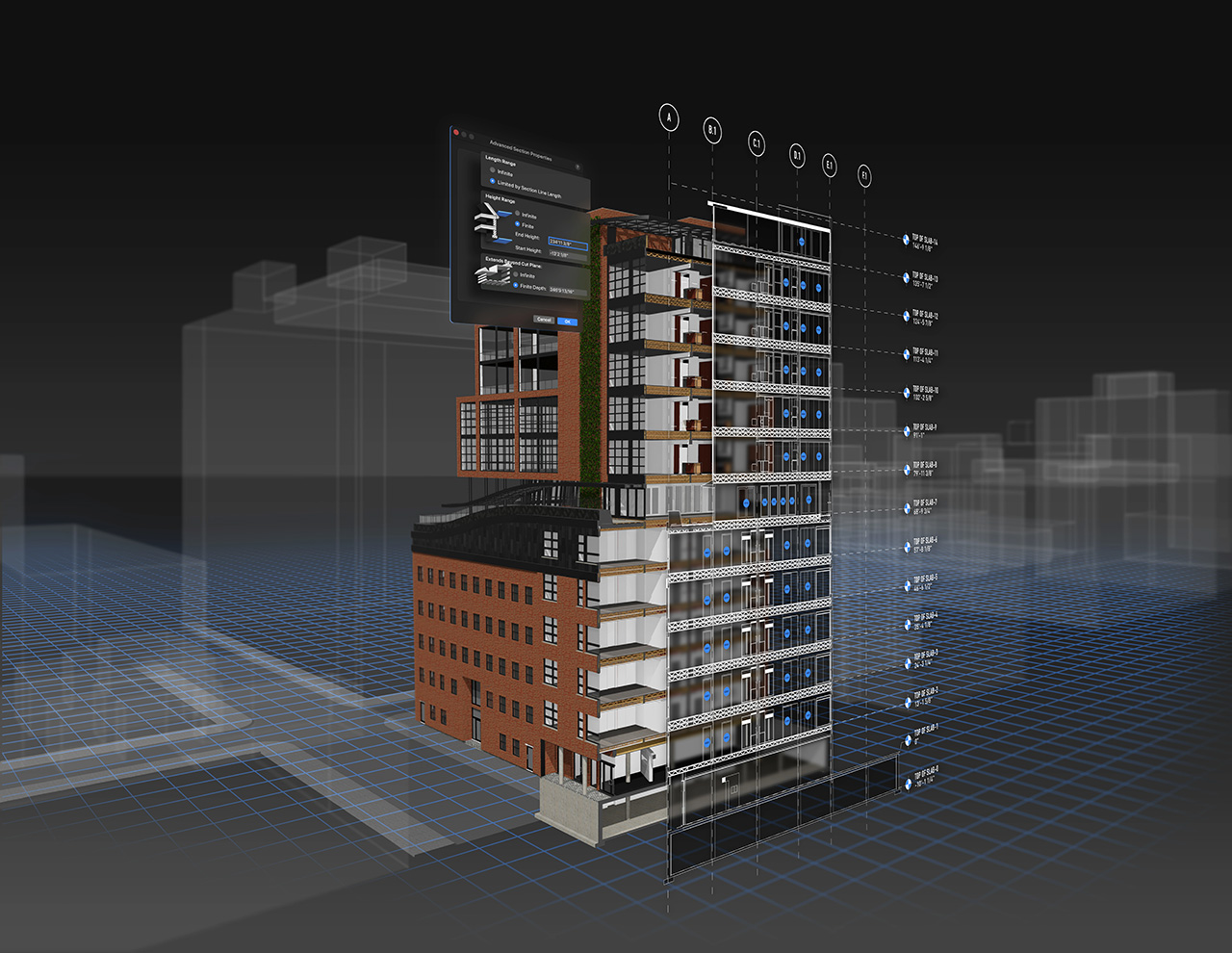

• Bereid je voor op BIM: ontwerpers die met Building Information Modeling (BIM) willen werken, gebruiken 3D-modellen als een natuurlijke eerste stap. De ingebedde data in de modellen vergemakkelijkt samenwerking en beheer gedurende de volledige levenscyclus, waardoor ontwerpers beter voorbereid zijn op meer geavanceerde workflows.

Hoe schakel je efficiënt over van 2D naar 3D?

De sprong van 2D-ontwerpen naar 3D-modelleren is gemakkelijker dan je misschien zou denken. Zo ga je van start in Vectorworks:

1. Begin met vertrouwde gereedschappen: denk aan de object die je normaal tekent in 2D en zoek naar hun 3D-tegenhangers in Vectorworks. Gebruik bijvoorbeeld de Muur-, Deur- en Raam-gereedschappen om hybride objecten te creëren die automatisch zowel een 2D- als een 3D-weergave hebben.

2. Experimenteer met gereedschappen op maat: Vectorworks-gereedschappen zijn aanpasbaar, je kan de instellingen zo aanpassen dat ze perfect aansluiten bij je ontwerpvisie. Duik in de instellingen van elk gereedschap en ontdek hoe ze je ontwerpen rijker maken. Hoe beter je de instellingen leert kennen, hoe vlotter je met de software kan werken, vooral voor complexe objecten. Neem je tijd om vertrouwd te geraken met de beschikbare opties - het is een cruciale stap om Vectorworks helemaal onder de knie te krijgen en het volledige potentieel van het programma te benutten.

3. Bouw je model: gebruik de gereedschappen om je gebouw samen te stellen terwijl je schakelt tussen 2D- en 3D-zichten om je ontwerp te verkennen. Voeg details toe met objecten uit de Hulpbronnenbibliotheek, zoals meubels of armaturen.

4. Visualiseer je ontwerp: experimenteer met renderstijlen om je ontwerp overtuigend in 3D te presenteren. 3D-renders zijn een geweldig hulpmiddel in de communicatie met je klanten.

5. Presenteer en deel: creëer zichtvensters om 2D-plannen en 3D-perspectieven te tonen op presentatielagen. Exporteer je ontwerp in verschillende bestandsformaten of deel het met stakeholders via samenwerkingstools zoals de Cloud Document Reviewer, Cloud Presentations of door een meeslepende ervaring te creëren met Odyssey, de Vectorworks VR viewer app.

De toekomst van ontwerp in 3D

Door over te schakelen van 2D-tekenen naar 3D-modelleren, kiezen ontwerpers voor ongeëvenaarde precisie, vermijden ze fouten en communiceren ze hun visie met de nodige helderheid. Vectorworks stroomlijnt die overgang, door zijn naadloze workflows en krachtige gereedschappen die ideeën sneller en mooier dan ooit tot leven brengen.
