Met de lancering van Vectorworks 2019 SP3 kwam ook een verbeterd raamgereedschap. Zo kun je nu:

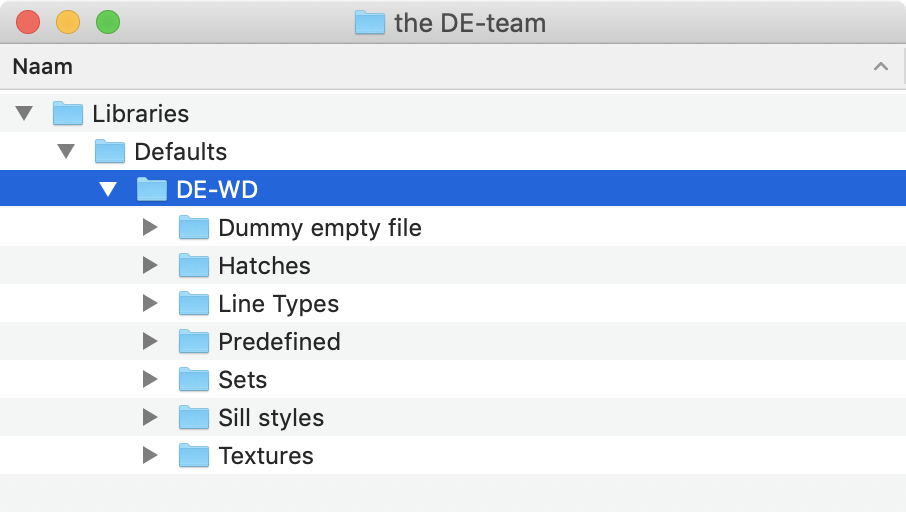

1. Werkgroepmappen gebruiken
Bewaar veelgebruikte raamstijlen in de wergroepmappen als Favorieten, Projectramen of Grafische kenmerkensets, zodat je deze makkelijk terugvindt. Ook andere gebruikers uit je team kunnen deze stijlen vervolgens vlug terugvinden en toepassen op hun eigen ontwerp.
Let op: binnen een werkgroepmap moet je eens nog een folder ‘Bibliotheek’ aanmaken met een submap ‘Standaarden’. In die laatste zal Vectorworks automatisch een nieuwe map aanmaken om je templates in op te slaan.

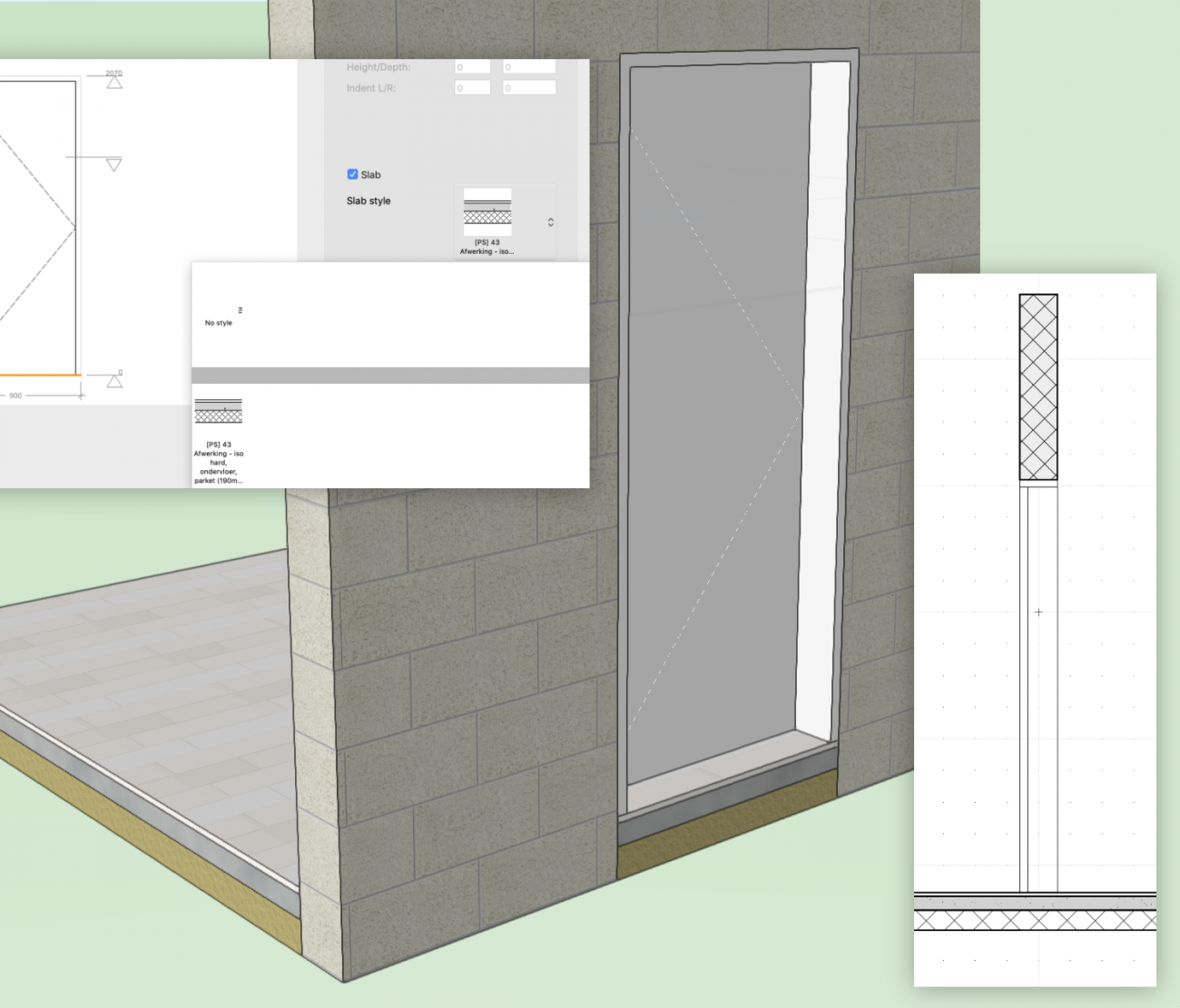

2. Plaatsegmenten hanteren als dorpel
Verbeter je BIM-model door het gebruik van een plaatsegment als dorpel bij een binnenraam of -deur. Op die manier loopt je vloerafwerking gewoon door bij de muuropening van je binnendeurobject.

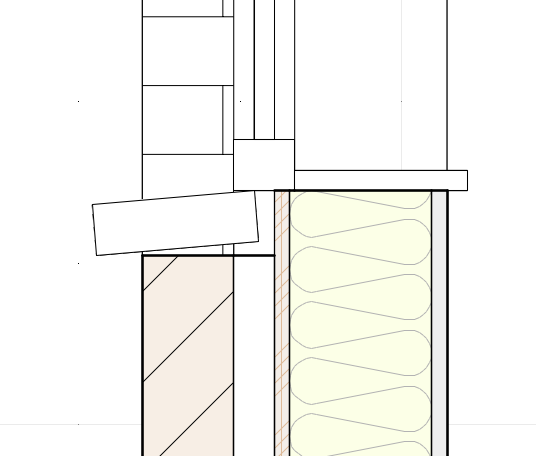

3. De hoogte van de binnen- en buitendorpels individueel instellen
Als een constructiemethode om een verschillende hoogte van je binnen- en buitendorpel vraagt, kun je deze hoogte vanaf SP3 afzonderlijk instellen.
4. Een losse muuropening weergeven in 2D
Wanneer je een muuropening uit de muur trekt, kun je vanaf SP3 deze open ruimte nog steeds weergeven als object. De losse opening zal vanaf nu weergegeven worden door een enkele lijn met een 2D-locus aan ieder uiteinde.
